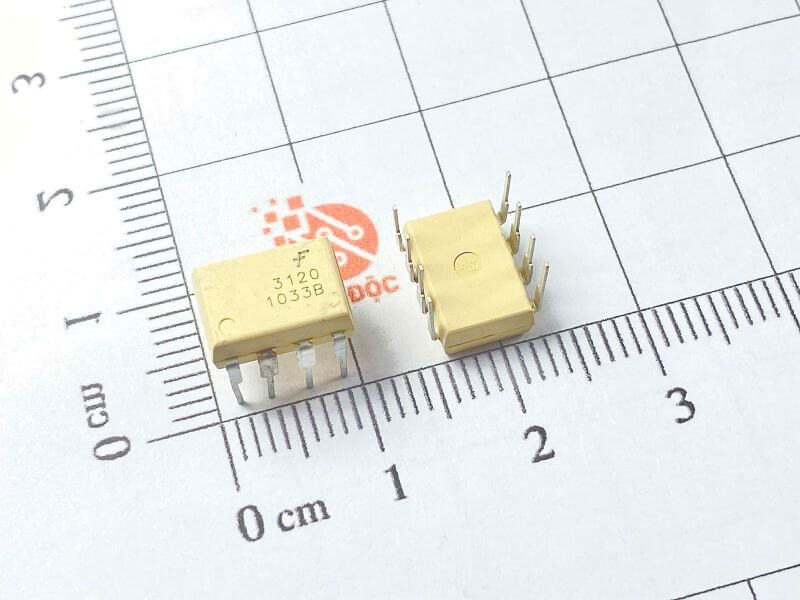

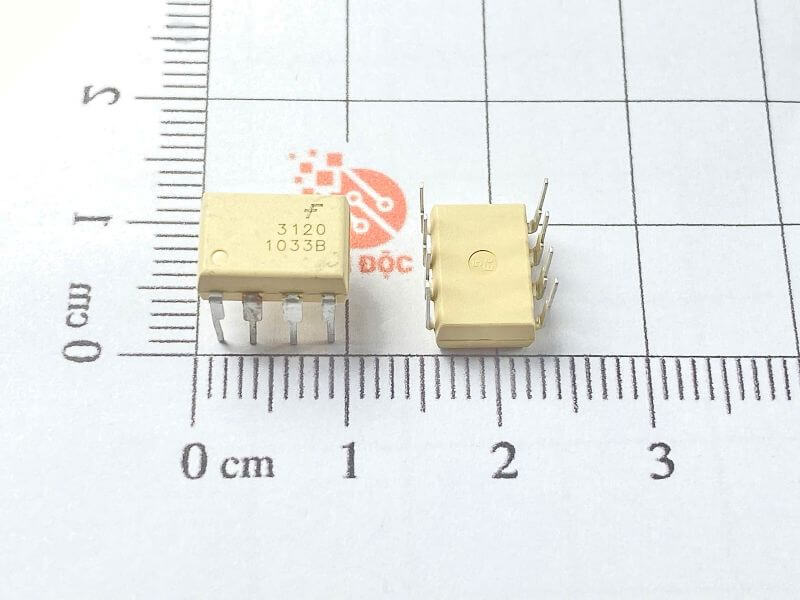

F3120 FOD3120 3120 Opto cách ly quang DIP8

1. Giới thiệu

FOD3120 (hay viết ngắn gọn 3120) là IC opto cách ly chuyên dụng dạng DIP-8, thường dùng để điều khiển cổng (gate) IGBT hoặc MOSFET công suất cao. Bên trong tích hợp diode LED hồng ngoại và mạch thu quang kèm theo bộ khuếch đại, cho phép truyền tín hiệu cách ly giữa mạch điều khiển logic và mạch công suất.

2. Đặc điểm

• Cách ly quang điện áp cao, an toàn khi điều khiển công suất.

• Khả năng điều khiển trực tiếp gate của IGBT/MOSFET.

• Ngõ ra dòng lớn, hỗ trợ đóng ngắt nhanh.

• Đóng gói DIP-8 tiêu chuẩn, dễ dàng hàn và lắp đặt.

3. Thông số kỹ thuật

• Loại: Opto Driver cách ly cho IGBT/MOSFET

• Điện áp cách ly: 5000 Vrms

• Điện áp cung cấp (Vcc): 15V → 30V

• Dòng ngõ ra cực đại: ±2.5A

• Điện áp ngõ ra: 30V (tối đa)

• Độ trễ lan truyền: ~200ns

• Nhiệt độ hoạt động: -40°C → +100°C

• Đóng gói: DIP-8

4. Kích thước chân

5. Ứng dụng

• Driver cách ly cho IGBT và MOSFET trong biến tần, nguồn xung, UPS.

• Dùng trong bộ nghịch lưu (inverter), bộ chỉnh lưu có điều khiển.

• Ứng dụng trong các hệ thống công suất cao cần cách ly an toàn.

• Dùng trong mạch điều khiển động cơ, servo, và thiết bị công nghiệp.
