FGH40T65SQD FGH40T65 IGBT 40A/650V TO-247 Tháo Máy

Giới thiệu chung

FGH40T65 là một IGBT (Insulated Gate Bipolar Transistor) kênh N. Đây là một IGBT công suất cao, được thiết kế để sử dụng trong các ứng dụng yêu cầu khả năng chuyển mạch nhanh và dòng điện lớn, đồng thời duy trì hiệu suất năng lượng tốt. Sản phẩm này thuộc dòng IGBT thế hệ mới với cấu trúc tiên tiến giúp giảm tổn thất chuyển mạch, tối ưu hóa hiệu suất hoạt động trong các hệ thống điện tử công suất.

Đặc điểm

• Khả năng chịu đựng điện áp cao: Với khả năng chịu đựng điện áp Vce lên đến 650V, FGH40T65 là lựa chọn phù hợp cho các ứng dụng điện áp cao như bộ chuyển đổi năng lượng, biến tần, và điều khiển động cơ công suất lớn.
• Dòng điện lớn: Khả năng xử lý dòng điện định mức lên đến 80A giúp IGBT này đáp ứng được các yêu cầu tải nặng và ứng dụng công suất lớn.
• Điện áp bão hòa thấp: Với điện áp bão hòa Vce(sat) chỉ 1.7V tại 40A, FGH40T65 giúp giảm tổn thất dẫn, nâng cao hiệu quả năng lượng trong suốt quá trình vận hành.
• Thiết kế tối ưu cho chuyển mạch nhanh: Được thiết kế để có thời gian chuyển mạch nhanh, giúp giảm tổn thất năng lượng khi bật tắt, làm tăng hiệu suất và giảm nhiệt lượng tỏa ra trong quá trình hoạt động.
• Độ bền cao: FGH40T65 có khả năng chịu được các điều kiện khắc nghiệt và duy trì độ ổn định cao trong các môi trường công nghiệp.

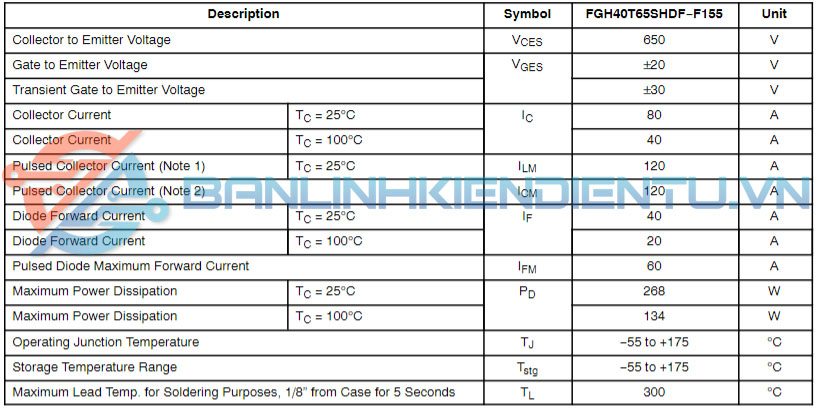

Thông số kỹ thuật

• Điện áp chịu đựng (Vce): 650V
• Dòng điện định mức (Ic): 80A
• Điện áp bão hòa Vce (Vce(sat)): 1.7V tại 40A
• Cấu trúc mạch: IGBT được thiết kế cho chuyển mạch nhanh với tổn thất thấp.
• Điện áp điều khiển cổng (Vge): ±20V
• Năng lượng tổn thất khi tắt (Eoff): Tối ưu để giảm tổn thất trong quá trình chuyển mạch.
• Tần số chuyển mạch: Phù hợp với các ứng dụng lên đến 20kHz.

Ứng dụng FGH40T65

• Biến tần công nghiệp: Sử dụng rộng rãi trong các biến tần để điều khiển động cơ, nơi cần khả năng chịu đựng điện áp và dòng điện cao cùng với hiệu suất chuyển mạch nhanh.
• Bộ nguồn xung (SMPS): Được sử dụng trong các bộ chuyển đổi nguồn, nơi yêu cầu hiệu suất cao và tổn thất điện năng thấp.
• Điều khiển động cơ: FGH40T65 là sự lựa chọn phù hợp cho các hệ thống điều khiển động cơ công suất cao trong công nghiệp, giúp điều chỉnh tốc độ động cơ một cách hiệu quả.
• Hệ thống năng lượng tái tạo: Sử dụng trong các hệ thống điện gió, điện mặt trời, nơi yêu cầu chuyển mạch nhanh và hiệu suất cao để tối ưu hóa năng lượng đầu ra.
• Nguồn cung cấp năng lượng dự phòng (UPS): Được dùng trong các hệ thống UPS để đảm bảo cung cấp điện ổn định và liên tục.

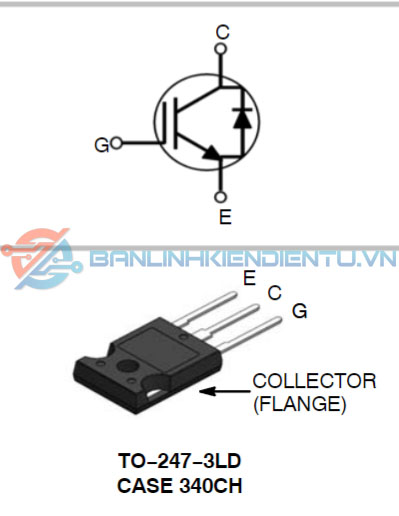

Sơ đồ tương đương

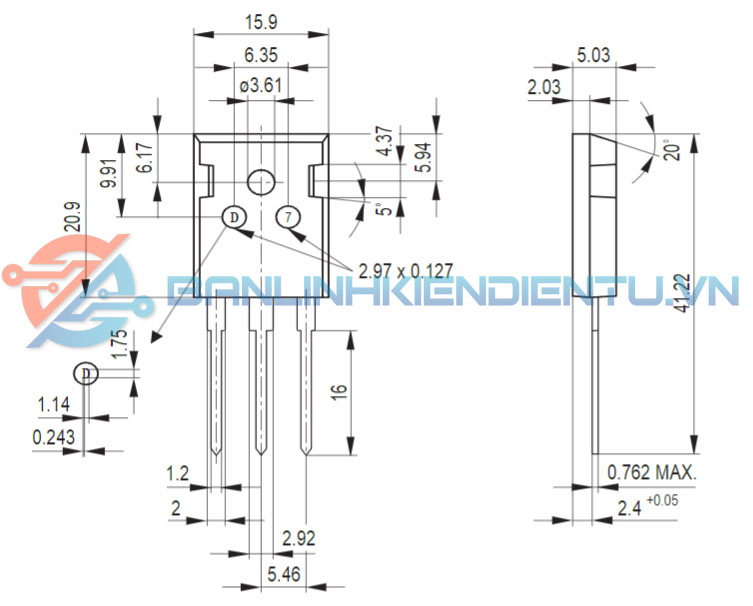

Kích thước

Datasheet FGH40T65
