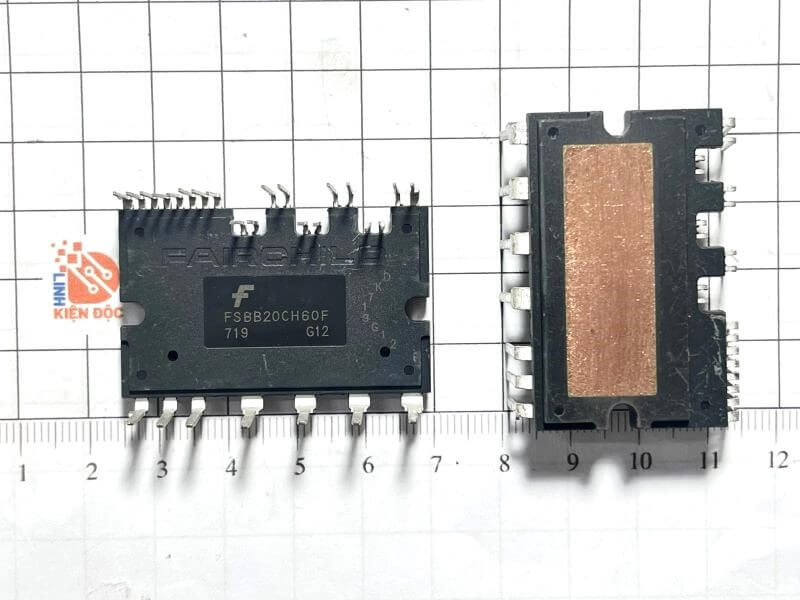

FSBB20CH60F FSBB20CH60 IGBT công suất 20A 600V mới

Giới thiệu chung

FSBB20CH60F là module công suất dạng IPM (Integrated Power Module) tích hợp 6 IGBT + mạch driver + bảo vệ hoàn chỉnh, chuyên dùng trong các mạch biến tần điều khiển động cơ 3 pha. Module giúp đơn giản hóa thiết kế mạch, tăng độ an toàn và độ ổn định khi vận hành.

 Thông số kỹ thuật cơ bản

• Điện áp chịu đựng: 600V

• Dòng điện định mức: 20A

• Cấu trúc: IGBT 3 pha (6 IGBT)

• Tích hợp:

  • Driver điều khiển cổng (Gate Driver)

  • Bảo vệ quá dòng

  • Bảo vệ thấp áp

  • Bảo vệ quá nhiệt

  • Tín hiệu báo lỗi (FAULT)

• Kiểu chân: Dạng cắm lỗ (THD)

• Tản nhiệt: Gắn trực tiếp vào nhôm tản nhiệt

Sơ đồ chân

Đặc điểm nổi bật

• Tích hợp IGBT + Driver + Bảo vệ trong một module duy nhất

• Giảm linh kiện ngoài → mạch gọn, dễ lắp ráp

• Độ ổn định cao, vận hành bền bỉ

• Tản nhiệt tốt, phù hợp chạy tải liên tục

• An toàn hơn so với dùng IGBT rời

Sơ đồ khối

Ứng dụng phổ biến

• Biến tần điều khiển động cơ 3 pha

• Máy giặt inverter

• Máy nén điều hòa inverter

• Quạt công nghiệp, bơm nước

• Bộ điều khiển servo công suất nhỏ

• Nguồn inverter, UPS, bộ chuyển đổi điện

Kích thước

Lưu ý khi sử dụng

• Bắt buộc phải gắn tản nhiệt nhôm

• Không cấp nguồn khi chưa có tải phù hợp

• Đảm bảo điện áp điều khiển đúng mức để tránh hỏng mạch driver

• Nên dùng tụ lọc DC-Bus chất lượng tốt để giảm nhiễu

Datasheet FSBB20CH60F
