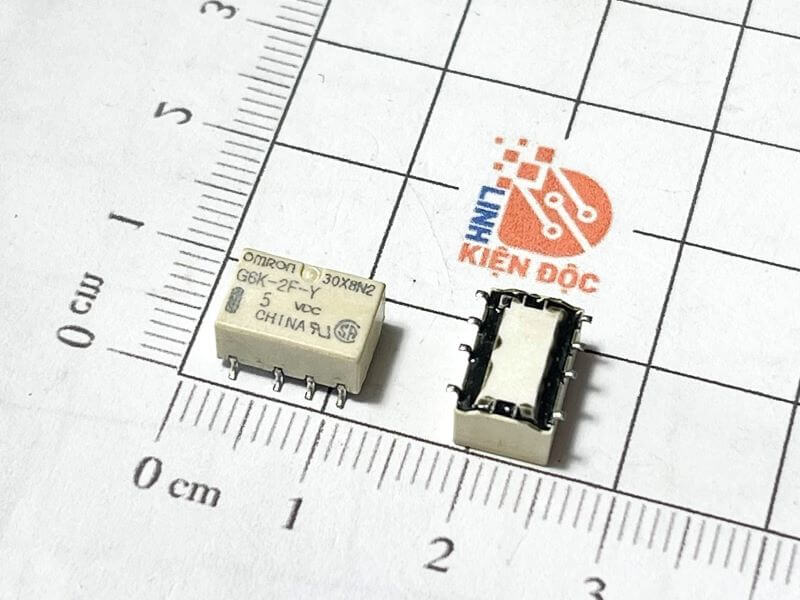

G6K-2F-Y 5VDC Relay Omron 5V 1A 8 chân

Giới thiệu về G6K-2F-Y 5VDC

Omron G6K-2F-Y 5VDC là relay mini chuyên dụng siêu nhỏ gọn, sử dụng cuộn dây 5VDC, được thiết kế cho các ứng dụng chuyển mạch tín hiệu có độ chính xác cao. Relay có cấu hình DPDT (Double Pole Double Throw – 2 cực 2 ngả) với 8 chân cắm PCB, phù hợp trong các mạch điện tử yêu cầu độ tin cậy và kích thước nhỏ.

Đặc điểm

• Relay kích thước siêu nhỏ, chiều cao thấp.
• Cấu hình tiếp điểm DPDT (2 Form C).
• Điện áp cuộn dây: 5VDC.
• Công suất tiêu thụ thấp, đáp ứng nhanh.
• Cách ly tốt, hạn chế nhiễu tín hiệu.
• Tuổi thọ cao cả về cơ học lẫn điện.

Ứng dụng

• Thiết bị viễn thông, truyền dữ liệu.
• Mạch điều khiển, đo lường, thiết bị y tế.
• Hệ thống điện tử công nghiệp và dân dụng.
• Chuyển mạch tín hiệu chính xác trong thiết bị cầm tay hoặc module điện tử.

Thông số kỹ thuật

• Cuộn dây: 5VDC
• Cấu hình: DPDT (2 Form C) – 8 chân
• Dòng chịu tải: 1A max
• Điện áp chịu tải: 30VDC / 125VAC
• Điện trở tiếp điểm: ≤ 100 mΩ
• Điện trở cách điện: ≥ 1000 MΩ (500VDC)
• Điện áp chịu xung: 1500 VAC (1 phút)
• Tuổi thọ cơ học: 20 triệu lần
• Tuổi thọ điện: 100.000 lần (tải định mức)
• Kích thước: khoảng 10 × 6 × 8 mm (dạng DIP 8 chân gắn PCB)

Sơ đồ kết nối G6K-2F-Y

Kích thước G6K-2F-Y

Xem thêm: Nhiều sản phẩm relay khác tại đây

Datasheet G6K-2F-Y
