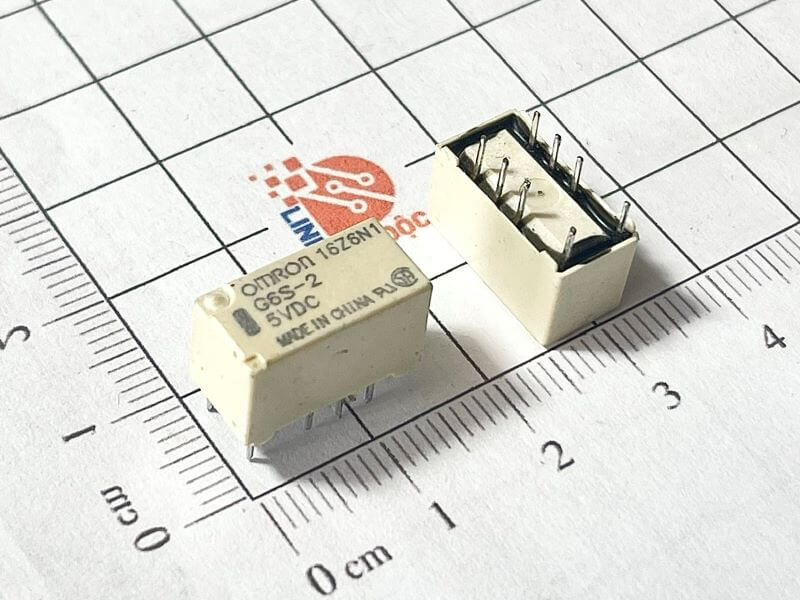

G6S-2 5VDC Relay Omron 5V 2A 8 chân

Giới thiệu về G6S-2 5VDC

Omron G6S-2 5VDC là relay mini công suất thấp, cuộn dây điều khiển 5VDC, cấu hình DPDT (2 cực 2 ngả) với 8 chân cắm PCB. Relay này có ưu điểm nhỏ gọn, độ nhạy cao, dòng tiêu thụ thấp, phù hợp cho các ứng dụng chuyển mạch tín hiệu và điều khiển tải nhỏ.

Đặc điểm nổi bật

• Relay loại DPDT (Double Pole Double Throw) – 2 cực 2 ngả.
• Cuộn dây điều khiển 5VDC, dòng tiêu thụ thấp.
• Tiếp điểm chịu tải tối đa 2A.
• Thiết kế nhỏ gọn, dễ hàn trên PCB (8 chân DIP).
• Độ tin cậy cao, tuổi thọ dài, đáp ứng nhanh.
• Vỏ nhựa bảo vệ chống bụi, môi trường.

Ứng dụng

• Thiết bị viễn thông và truyền thông tín hiệu.
• Mạch đo lường, điều khiển logic.
• Các module relay nhỏ trong IoT, thiết bị điện tử dân dụng.
• Hệ thống điều khiển công nghiệp mini.
• Chuyển mạch tín hiệu và tải công suất thấp.

Thông số kỹ thuật chính

• Model: G6S-2
• Điện áp cuộn dây định mức: 5VDC
• Điện trở cuộn dây: ~178 Ω
• Dòng tiêu thụ cuộn dây: ~28 mA
• Cấu hình tiếp điểm: DPDT (2 Form C)
• Dòng chịu tải tiếp điểm: 2A
• Điện áp tải tối đa: 250VAC / 220VDC
• Công suất đóng cắt: ~62.5VA (AC) / 60W (DC)
• Cách điện: >100MΩ (500VDC)
• Thời gian đáp ứng: đóng ~3ms, nhả ~3ms
• Tuổi thọ cơ khí: >20 triệu lần
• Tuổi thọ điện: >100.000 lần (tải định mức)
• Số chân: 8 chân PCB
• Kích thước: khoảng 20 x 10 x 8 mm

Sơ đồ kết nối

Kích thước
