H11N2, DIP-6

Mô tả Opto H11N2

Dòng H11N2 có bộ dò mạch tích hợp tốc độ cao được ghép quang học với điốt phát hồng ngoại AlGaAs. Đầu ra kết hợp với bộ kích hoạt Schmitt, cung cấp độ trễ để chống nhiễu và định hình xung. Mạch dò được tối ưu hóa để vận hành đơn giản và sử dụng đầu ra bộ thu mở để mang lại tính linh hoạt ứng dụng tối đa

Tốc độ dữ liệu cao, điển hình là 5 MHz (NRZ)

Không bị kẹt và dao động trong phạm vi điện áp và nhiệt độ

Ổ đĩa tương thích với bộ vi xử lý

Đầu ra tương thích logic giảm 16 mA ở mức tối đa 0,5 V

Đảm bảo độ trễ ngưỡng bật/tắt

Khả năng cung cấp điện áp rộng, tương thích với mọi hệ thống logic phổ biến

Khả năng miễn nhiễm nhất thời ở chế độ chung cao, tối thiểu 2000 V/µs

Chuyển mạch nhanh tr = 7,5ns điển hình, tf = 12ns điển hình

Ứng dụng Opto H11N2

Cảm biến mức hiện tại có thể lập trình

Bộ thu tín hiệu—loại bỏ nhiễu và các vấn đề nhất thời

Chuyển đổi AC sang TTL—định hình sóng vuông

Kết nối máy tính với thiết bị ngoại vi

Kích thước Opto H11N2

Bảng thông số Opto H11N2

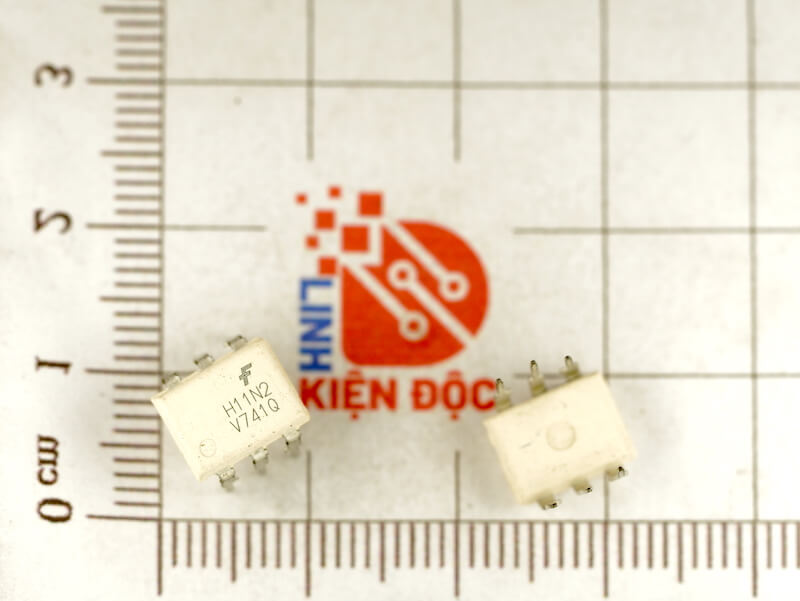

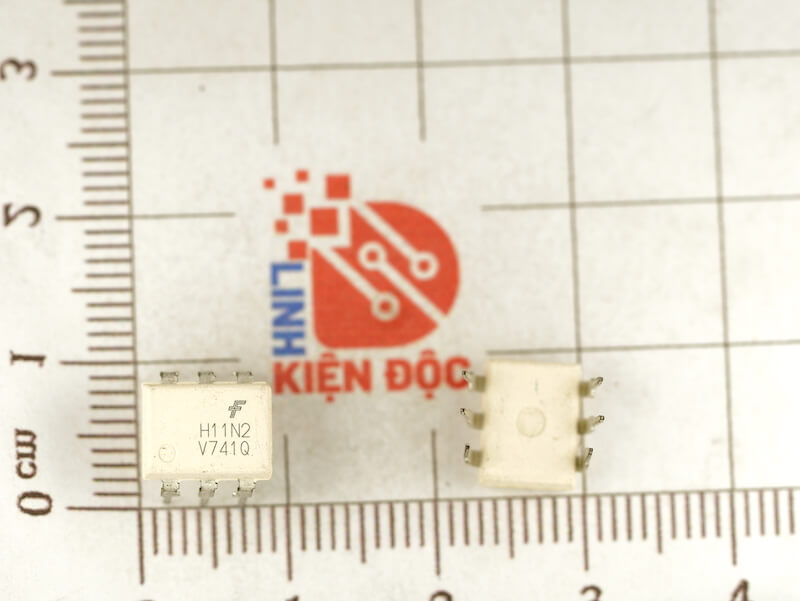

Ảnh thực tế Opto H11N2
