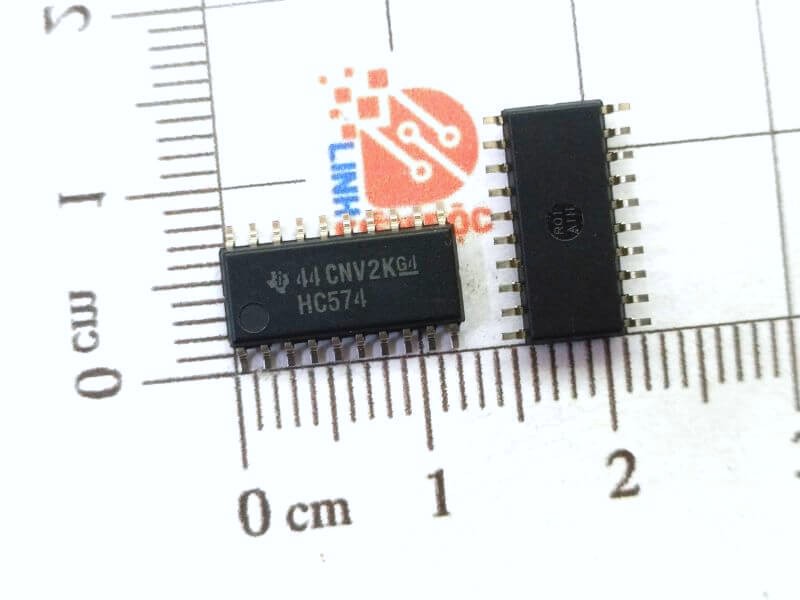

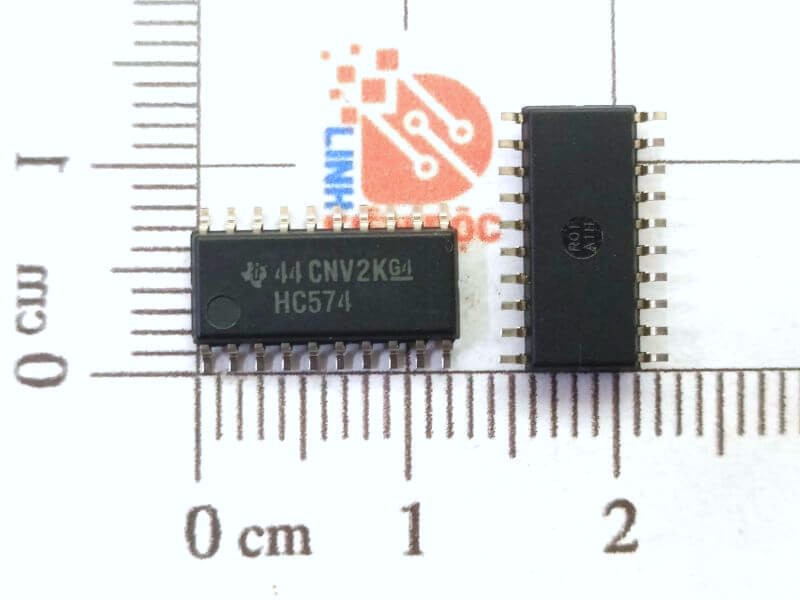

HC574 IC số SOP-20 5.2mm

HC574 (74HC574) là IC logic số thuộc họ 74HC, tích hợp 8 flip-flop loại D với đầu ra 3 trạng thái. IC hoạt động theo nguyên lý chốt dữ liệu tại cạnh lên của xung clock, cho phép lưu trữ và xuất dữ liệu song song một cách ổn định và chính xác. Nhờ sử dụng công nghệ CMOS, HC574 có mức tiêu thụ điện năng thấp, khả năng hoạt động với dải điện áp rộng và tốc độ đáp ứng cao. Đầu ra 3 trạng thái giúp IC dễ dàng kết nối và chia sẻ trên bus dữ liệu mà không gây xung đột tín hiệu. HC574 thường được ứng dụng trong mạch thanh ghi dữ liệu, bộ đệm bus, mạch giao tiếp song song, hệ thống vi điều khiển – vi xử lý và các mạch điều khiển logic số khác.

Đặc tính IC SN74HC574NSR

• Dải điện áp hoạt động rộng từ 2 V đến 6 V
• Đầu ra không đảo 3 trạng thái dòng điện cao
• Truyền động trực tiếp các dải Bus hoặc lên đến 15 LSTTL Tải
• Tiêu thụ điện năng thấp, ICC tối đa 80 μA
• tpd điển hình = 22 ns
• Truyền động đầu ra ±6 mA ở 5 V
• Dòng điện đầu vào thấp tối đa 1 μA
• Pinout có cấu trúc Bus

Mô tả chi tiết IC SN74HC574NSR

Các flip-flop loại D kích hoạt cạnh bát phân này có đầu ra 3 trạng thái được thiết kế riêng cho điều khiển bus. Chúng đặc biệt phù hợp để triển khai các thanh ghi đệm, cổng I/O, trình điều khiển bus hai chiều và các thanh ghi làm việc.

8 flip-flop nhập dữ liệu vào đầu vào chuyển đổi từ thấp sang cao của xung nhịp (CLK). Có thể sử dụng đầu vào cho phép đầu ra đệm (OE) để đặt tám đầu ra ở trạng thái logic bình thường (mức logic cao hoặc thấp) hoặc trạng thái trở kháng cao.

Ở trạng thái trở kháng cao, các đầu ra không tải hoặc điều khiển đáng kể các đường bus. Trạng thái trở kháng cao và điều khiển tăng cung cấp khả năng điều khiển bus

Sơ đồ mô tả chân IC SN74HC574NSR

Bảng chức năng IC SN74HC574NSR

Sơ đồ Logic IC SN74HC574NSR

Thông số kĩ thuật cơ bản IC SN74HC574NSR

Giá trị thông số được đề suất IC SN74HC574NSR

Kích thước IC S74HC574NSR(mm)

Xem thêm nhiều sản phẩm IC số họ 74xxx Tại đây

Datasheet IC SN74HC574NSR
