HEF4538BP HEF4538 IC DIP-16

Giới thiệu về HEF4538BP

HEF4538BP là một bộ tạo xung đơn (monostable multivibrator), thuộc dòng IC HE4000, chuyên dùng để tạo xung, định thời gian và các ứng dụng yêu cầu sự ổn định cao. IC này chứa hai bộ đơn ổn độc lập, có thể kích hoạt lại và reset, được đóng gói dạng DIP-16.

Đặc điểm nổi bật

1. Hai bộ đơn ổn độc lập:
   • Bao gồm 2 kênh tạo xung trong cùng một IC.
2. Khả năng kích hoạt lại và reset:
   • Có thể kích hoạt lại xung (retriggerable) và reset thông qua các chân điều khiển.
3. Hoạt động ở dải điện áp rộng:
   • Điện áp hoạt động từ 3V đến 15V, phù hợp với cả mạch CMOS và TTL.
4. Tạo xung chính xác:
   • Độ rộng xung được xác định bởi các linh kiện ngoài (điện trở và tụ).
5. Tiêu thụ năng lượng thấp:
   • Hoạt động hiệu quả trong các thiết bị tiết kiệm năng lượng.
6. Tương thích dễ dàng:
   • Tương thích với các IC khác thuộc dòng HE4000.

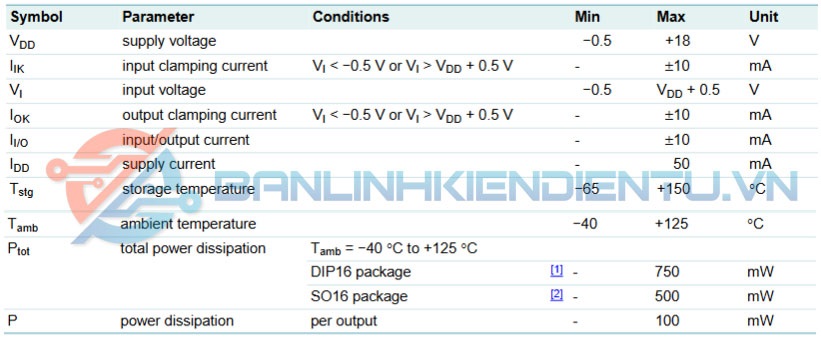

Thông số kỹ thuật HEF4538BP

Ứng dụng HEF4538BP

• Tạo xung:
  • Tạo xung đơn hoặc xung lặp lại với độ chính xác cao.
• Mạch định thời gian:
  • Dùng trong các mạch cần tạo độ trễ thời gian chính xác.
• Bộ lọc nhiễu từ nút nhấn:
  • Loại bỏ nhiễu hoặc tín hiệu không mong muốn từ công tắc cơ.
• Tạo độ trễ khởi động:
  • Dùng trong các mạch cần trì hoãn hoạt động sau khi cấp nguồn.
• Điều khiển công nghiệp:
  • Ứng dụng trong hệ thống điều khiển tự động hóa, PLC.
• Giao tiếp số:
  • Sử dụng trong các giao thức như RS232 hoặc RS485 để tạo tín hiệu cách ly.

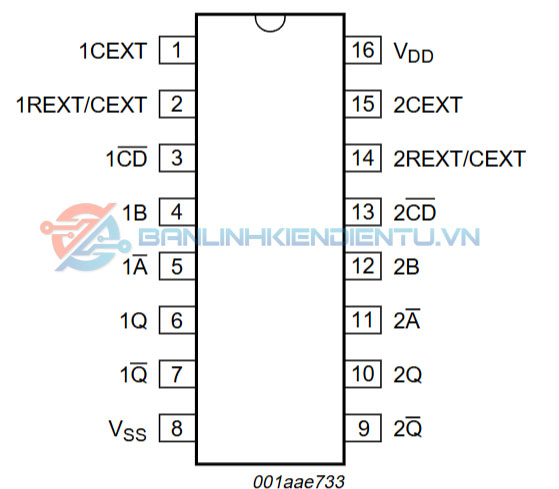

Sơ đồ chân HEF4538BP

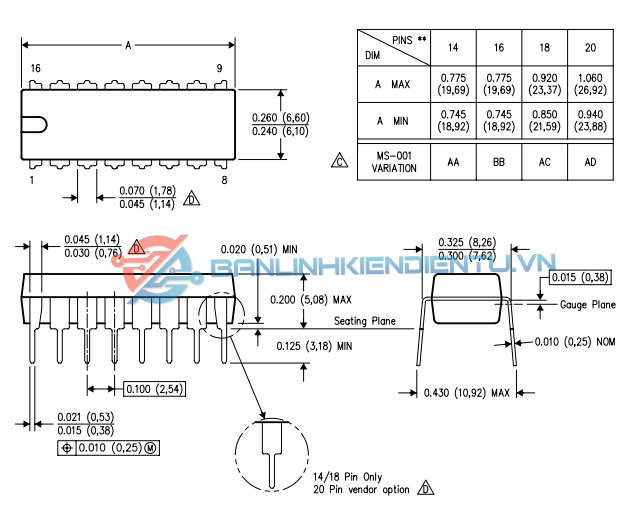

Kích thước HEF4538BP

Xem thêm những sản phẩm IC chuyên dụng khác tại đây

Datasheet HEF4538BP
