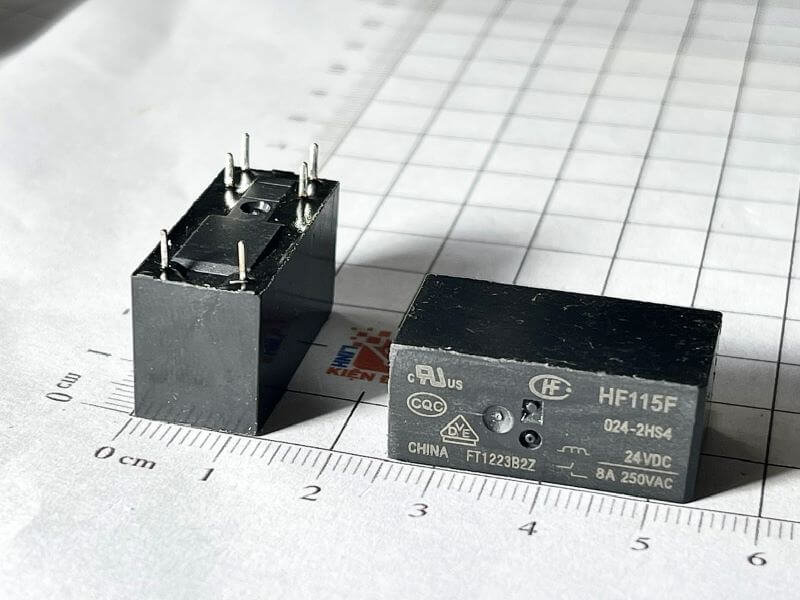

HF115F 024-2HS4 Relay 24V 8A/250VAC 6 chân

Giới thiệu về HF115F 024-2HS4

HF115F-024-2HS4 là relay công suất nhỏ, cuộn dây điều khiển 24VDC, do Hongfa sản xuất. Relay có khả năng đóng cắt tải AC/DC ở mức trung bình, phù hợp cho nhiều ứng dụng điều khiển và tự động hóa.

Đặc điểm nổi bật

• Relay loại đơn cực (SPDT hoặc DPST tùy phiên bản).
• Điện áp cuộn dây: 24VDC, tiêu thụ dòng nhỏ.
• Tiếp điểm chịu được dòng tải đến 8A ở 250VAC.
• Cách điện tốt, tuổi thọ cơ học và điện cao.
• Kích thước nhỏ gọn, dạng 6 chân cắm PCB dễ hàn.
• Vỏ nhựa kín, bảo vệ tốt trước bụi và môi trường.

Ứng dụng

• Điều khiển thiết bị điện gia dụng (máy giặt, tủ lạnh, lò vi sóng).
• Hệ thống chiếu sáng, công tắc điều khiển đèn.
• Các mạch công suất trong thiết bị điện tử, điện dân dụng.
• Bộ nguồn, UPS, bộ sạc.
• Tự động hóa công nghiệp và điều khiển máy móc nhỏ.

Thông số kỹ thuật chính

• Model: HF115F-024-2HS4
• Điện áp cuộn dây: 24VDC
• Điện trở cuộn dây: ~2880 Ω
• Dòng tiêu thụ cuộn dây: ~8.3 mA
• Cấu hình tiếp điểm: 1 Form C (SPDT) hoặc 2 Form A tùy mã phụ
• Dòng tải định mức: 8A
• Điện áp tiếp điểm tối đa: 250VAC / 30VDC
• Công suất đóng cắt: 2000VA (AC) / 240W (DC)
• Cách điện: >100MΩ (500VDC)
• Độ bền cơ khí: 10 triệu lần
• Độ bền điện: 100.000 lần (tải định mức)
• Số chân: 6 chân cắm PCB
• Kích thước: khoảng 20.2 x 10.2 x 16 mm

Cách đọc mã sản phẩm

Ký hiệu logic

Kích thước HF115F
