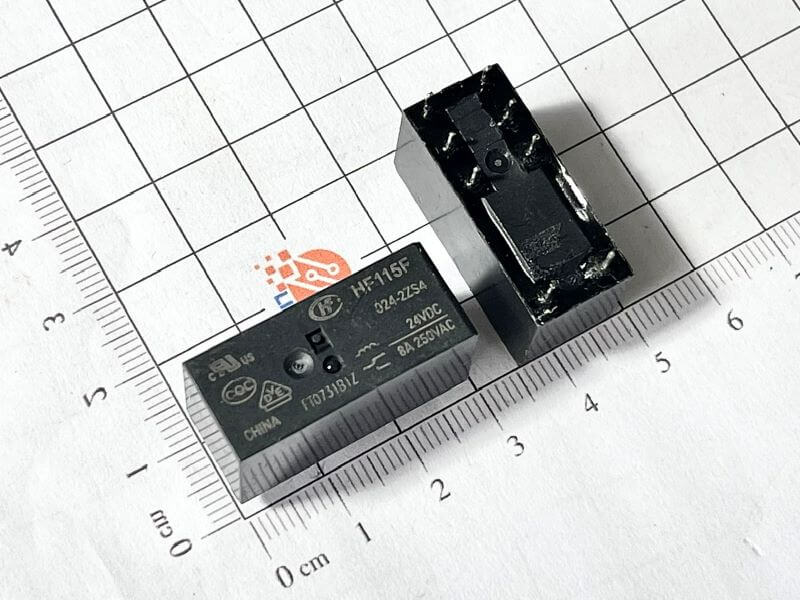

HF115F 024-2ZS4 Relay 24VDC 8A 250VAC 8 chân

Giới thiệu về HF115F 024-2ZS4

HF115F 024-2ZS4 là loại relay công suất trung bình của hãng Hongfa, sử dụng cuộn dây 24VDC, có khả năng chịu tải tiếp điểm lên tới 8A ở 250VAC. Relay này có cấu hình DPDT (Double Pole Double Throw – 2 cực 2 ngả) với 8 chân cắm PCB, thích hợp cho nhiều ứng dụng điều khiển và đóng cắt tải.

Đặc điểm

• Relay loại trung bình, độ bền cao.
• Cấu hình tiếp điểm: DPDT – 2 Form C.
• Chịu tải 8A / 250VAC hoặc 8A / 30VDC.
• Độ cách ly tốt, an toàn khi làm việc với điện áp cao.
• Độ tin cậy cao, tuổi thọ cơ học và điện lâu dài.
• Dạng chân DIP 8, gắn PCB dễ dàng.

Ứng dụng

• Điều khiển và đóng ngắt tải AC/DC.
• Ứng dụng trong thiết bị điện gia dụng.
• Mạch điều khiển công nghiệp, tự động hóa.
• Hệ thống điện tử yêu cầu relay công suất vừa phải.

Thông số kỹ thuật

• Điện áp cuộn dây: 24VDC
• Điện trở cuộn dây: ~ 1.1 kΩ
• Công suất cuộn dây: khoảng 0.53 W
• Cấu hình: DPDT (2 Form C) – 8 chân
• Dòng chịu tải: 8A max
• Điện áp chịu tải: 250VAC / 30VDC
• Điện trở tiếp điểm: ≤ 100 mΩ
• Điện trở cách điện: ≥ 1000 MΩ (500VDC)
• Điện áp chịu xung: 4000 VAC (1 phút)
• Tuổi thọ cơ học: 10 triệu lần
• Tuổi thọ điện: 100.000 lần (tải định mức)
• Kích thước điển hình: 29 × 12.7 × 15.7 mm

Cách đọc mã sản phẩm

Ký hiệu logic

Kích thước HF115F

Xem thêm: Nhiều loại Relay khác

Datasheet HF115F
