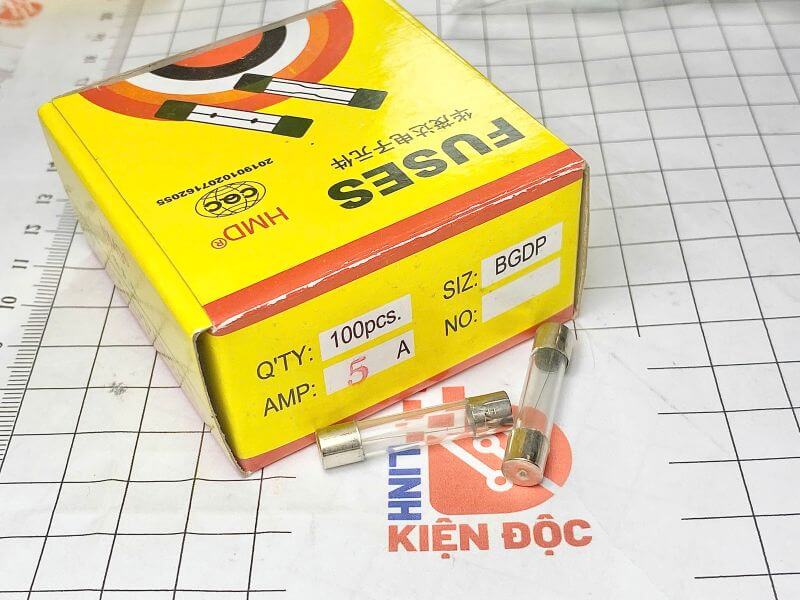

Cầu chì ống thủy tinh 5A 250V 6x30mm F5AL250V là một loại cầu chì bảo vệ mạch điện khỏi các sự cố quá dòng hoặc ngắn mạch trong các thiết bị điện và mạch điện tử. Với dòng điện định mức 5A và điện áp làm việc 250V, cầu chì này thường được sử dụng trong các ứng dụng yêu cầu bảo vệ mạch điện có dòng điện trung bình và điện áp không quá cao.
Thông số kỹ thuật của Cầu chì ống thủy tinh F5AL250V
- Dòng điện định mức (Rated Current): 5A
Cầu chì này có dòng điện định mức là 5A, có nghĩa là nó sẽ ngắt mạch khi dòng điện trong mạch vượt quá 5A, giúp bảo vệ thiết bị và mạch điện khỏi các sự cố quá dòng, ngắn mạch hoặc hư hỏng do quá tải. - Điện áp định mức (Rated Voltage): 250V
Cầu chì có khả năng chịu được điện áp lên đến 250V, phù hợp với các ứng dụng trong thiết bị điện gia dụng và các hệ thống mạch điện tử với điện áp hoạt động không vượt quá giá trị này. - Kích thước (Dimensions): 6x30mm
Cầu chì này có kích thước tiêu chuẩn với đường kính 6mm và chiều dài 30mm. Đây là kích thước phổ biến cho các cầu chì loại ống thủy tinh nhỏ gọn, dễ lắp đặt vào các thiết bị điện tử và mạch điện. - Loại cầu chì: F5AL250V
- F: Chữ “F” biểu thị đây là cầu chì có thời gian phản ứng chậm (slow-blow). Điều này có nghĩa là cầu chì không ngắt mạch ngay lập tức khi có sự gia tăng tạm thời của dòng điện, như khi khởi động các thiết bị. Tuy nhiên, nếu dòng điện vượt quá 5A trong một khoảng thời gian dài, cầu chì sẽ ngắt mạch và bảo vệ thiết bị khỏi hư hỏng.
- 5AL: Mã hiệu chỉ ra dòng điện định mức 5A và chất liệu cầu chì.
- 250V: Cầu chì này có thể chịu được điện áp tối đa là 250V.
Nguyên lý hoạt động của cầu chì ống thủy tinh 5A 250V
Cầu chì hoạt động dựa trên nguyên lý nhiệt lượng sinh ra do dòng điện. Khi dòng điện chạy qua cầu chì, nếu dòng điện vượt quá giá trị định mức (5A), dây kim loại bên trong cầu chì sẽ bị nóng lên do hiện tượng hiệu ứng Joule (nhiệt sinh ra khi dòng điện chạy qua dây dẫn). Khi nhiệt độ đạt đủ mức, dây kim loại sẽ tan chảy, tạo ra một khoảng trống trong mạch và ngừng dòng điện, bảo vệ mạch điện khỏi hư hỏng.
Với tính năng slow-blow, cầu chì này có thể chịu đựng sự gia tăng tạm thời của dòng điện mà không bị ngắt mạch ngay lập tức, ví dụ như khi khởi động thiết bị (dòng điện có thể tạm thời vượt quá 5A trong vài giây). Tuy nhiên, nếu dòng điện vượt quá 5A trong một khoảng thời gian dài, cầu chì sẽ ngắt mạch để bảo vệ mạch điện.
Ứng dụng của Cầu chì ống thủy tinh F5AL250V
Cầu chì này phù hợp với nhiều ứng dụng yêu cầu bảo vệ mạch điện có dòng điện lên đến 5A và điện áp 250V. Một số ứng dụng tiêu biểu bao gồm:
- Thiết bị gia dụng: Các thiết bị gia dụng như máy xay sinh tố, nồi cơm điện, máy hút bụi, máy lọc không khí và các thiết bị gia dụng khác sử dụng cầu chì này để bảo vệ mạch điện khỏi quá dòng hoặc ngắn mạch.
- Mạch điện tử: Cầu chì 5A được sử dụng trong các thiết bị điện tử để bảo vệ các linh kiện nhạy cảm như ICs, vi mạch, và các phần tử điện tử quan trọng trong các mạch điều khiển, nguồn cung cấp và các mạch phụ trợ.
- Hệ thống chiếu sáng: Các ứng dụng chiếu sáng nhỏ hoặc mạch điện chiếu sáng có thể sử dụng cầu chì này để bảo vệ mạch điện tránh sự cố quá dòng trong hệ thống chiếu sáng hoặc các đèn LED.
- Mạch điện công nghiệp nhỏ: Các thiết bị hoặc mạch điện công nghiệp có dòng điện tiêu thụ không vượt quá 5A có thể sử dụng cầu chì này để bảo vệ thiết bị khỏi sự cố quá tải hoặc ngắn mạch.
Ưu điểm và Hạn chế
- Ưu điểm:
- Bảo vệ quá dòng hiệu quả: Cầu chì giúp ngắt mạch khi dòng điện vượt quá mức cho phép (5A), bảo vệ thiết bị điện khỏi hư hỏng do quá tải hoặc ngắn mạch.
- Tính năng phản ứng chậm (slow-blow): Cầu chì này không ngắt mạch ngay lập tức khi dòng điện có sự gia tăng tạm thời, như khi khởi động thiết bị, nhưng sẽ ngắt mạch nếu dòng điện duy trì quá lâu, giúp bảo vệ thiết bị mà không gây ngắt mạch không cần thiết.
- Kích thước nhỏ gọn: Kích thước 6x30mm giúp cầu chì này dễ dàng lắp đặt vào các thiết bị điện tử nhỏ hoặc các thiết bị gia dụng, không chiếm nhiều không gian.
- Vỏ thủy tinh dễ quan sát: Vỏ cầu chì thủy tinh trong suốt giúp người dùng dễ dàng kiểm tra tình trạng của cầu chì, có thể phát hiện nhanh chóng khi cầu chì bị đứt và thay thế.
- Hạn chế:
- Không thể phục hồi: Cầu chì này chỉ hoạt động một lần, khi bị đứt do quá dòng, nó sẽ cần được thay thế bằng cầu chì mới.
- Giới hạn dòng điện: Với dòng điện tối đa là 5A, cầu chì này không thể bảo vệ cho các mạch điện có dòng điện lớn hơn 5A.
- Chỉ bảo vệ cho mạch điện nhỏ: Cầu chì này không thích hợp cho các ứng dụng công suất lớn hoặc mạch điện có dòng điện vượt quá 5A.
Kết luận
Cầu chì ống thủy tinh 5A 250V F5AL250V là một linh kiện bảo vệ mạch điện hiệu quả trong các ứng dụng có dòng điện tối đa 5A và điện áp lên đến 250V. Với tính năng phản ứng chậm (slow-blow), cầu chì này bảo vệ các thiết bị điện và mạch điện tử khỏi các sự cố quá dòng mà không bị ngắt mạch đột ngột trong các tình huống khởi động hoặc khi có dòng điện tạm thời vượt quá mức định mức. Cầu chì này phù hợp với các thiết bị gia dụng nhỏ, mạch điện tử, mạch chiếu sáng và các thiết bị bảo vệ mạch điện nhỏ. Khi cầu chì bị đứt, nó cần được thay thế để tiếp tục bảo vệ mạch điện.
