HSM107S Diode 8V/0.1A SOT-23

Giới thiệu chung về Diode HSM107S

HSM107S là một loại diode Schottky silic (Silicon Schottky Barrier Diode) được thiết kế đặc biệt để bảo vệ hệ thống. Nó thường được sản xuất bởi Hitachi Semiconductor (nay là một phần của Renesas Electronics) và các nhà sản xuất khác như Guangdong Kexin Industrial.

Điểm nổi bật của diode Schottky là:

• Điện áp thuận thấp (Low Forward Voltage – VF​): Giúp giảm tổn hao công suất và cải thiện hiệu suất.
• Tốc độ chuyển mạch rất nhanh: Do không có điện tích phục hồi ngược.

HSM107S được thiết kế để bảo vệ các hệ thống điện tử khỏi điện áp quá mức bên ngoài và các sự cố vận hành sai. Theo datasheet của Hitachi, nó có thể được cấu hình nối tiếp để bảo vệ hiệu quả hơn.

Diode này thường được đóng gói trong vỏ MPAK (Mini Package), là một loại vỏ dán bề mặt (SMD) nhỏ gọn, phù hợp cho việc lắp ráp mật độ cao và tốc độ cao.

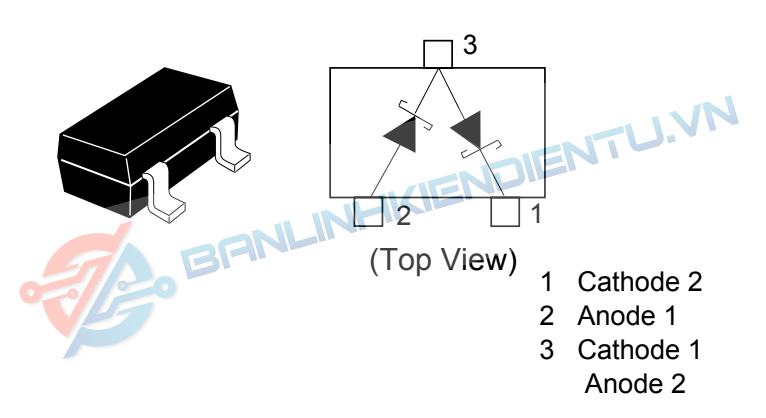

SƠ ĐỒ CHÂN HSM107S

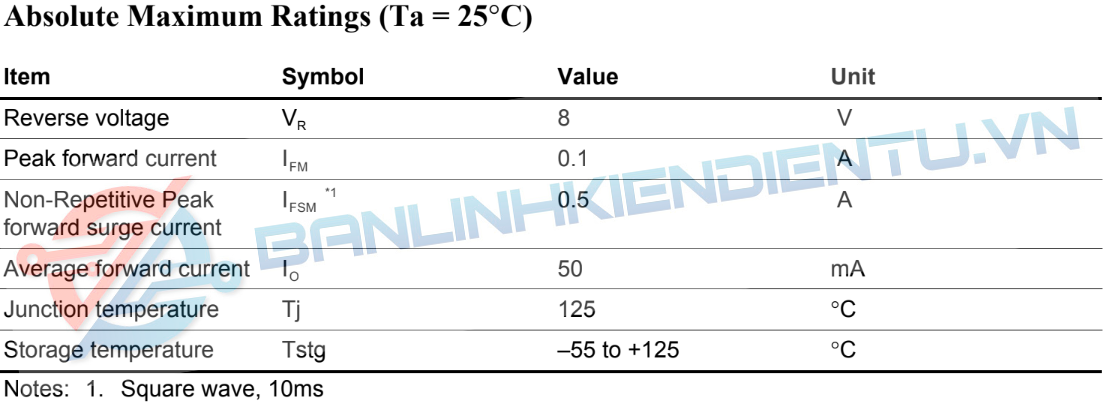

Thông số kỹ thuật nổi bật (ước tính dựa trên các dòng tương tự)

Vì thông tin chi tiết về HSM107S khá hiếm và thường nằm trong các tài liệu cũ của Hitachi/Renesas, các thông số dưới đây là ước tính dựa trên các diode Schottky tương tự dùng cho mục đích bảo vệ:

• Loại Diode: Diode Schottky silic.
• Điện áp ngược tối đa (VRM​ hoặc VR​): Thường dao động trong khoảng 30V đến 70V (đối với diode Schottky bảo vệ). Tuy nhiên, một số diode Schottky có thể lên tới 100V hoặc hơn. Lưu ý: Để có thông số chính xác, cần datasheet từ nhà sản xuất.
• Dòng thuận trung bình tối đa (IO​ hoặc IF​): Thường từ 0.1A đến 1A.
• Điện áp thuận (VF​): Rất thấp, thường khoảng 0.2V đến 0.5V.
• Dòng rò ngược (IR​): Rất thấp.
• Thời gian phục hồi ngược (trr​): Cực kỳ nhanh (nanosecond hoặc thậm chí picosecond), đặc trưng của diode Schottky.
• Kiểu đóng gói: MPAK (SMD).

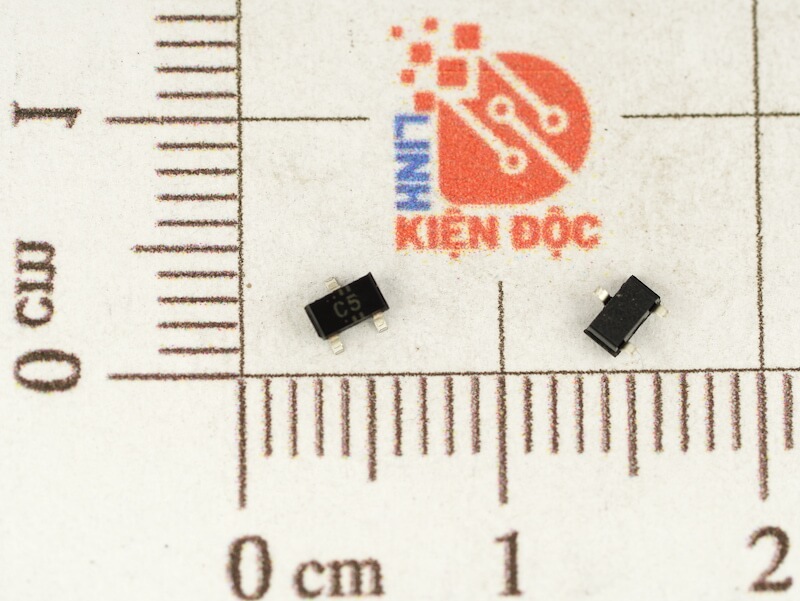

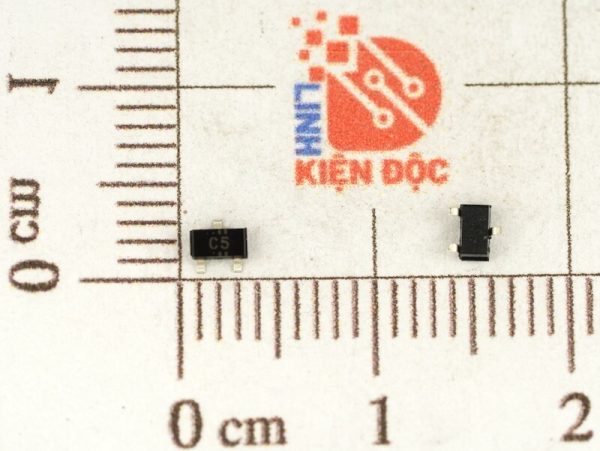

Ký hiệu “C5” trên diode SMD

Ký hiệu “C5” trên một linh kiện SMD như diode không phải là một phần của mã sản phẩm HSM107S mà là một mã đánh dấu (marking code). Do kích thước nhỏ của các linh kiện SMD, các nhà sản xuất thường không thể in toàn bộ mã sản phẩm lên vỏ. Thay vào đó, họ sử dụng các mã đánh dấu ngắn gọn, thường là 2 hoặc 3 ký tự chữ và số.

Ý nghĩa của ký hiệu “C5”:

1. Mã nội bộ của nhà sản xuất: “C5” là mã được nhà sản xuất gán để nhận diện linh kiện đó trong dây chuyền sản xuất của họ. Mã này có thể khác nhau giữa các nhà sản xuất khác nhau cho cùng một linh kiện chuẩn.
2. Thông tin bổ sung: Đôi khi, các mã đánh dấu còn có thể bao gồm thông tin về ngày sản xuất, lô sản xuất, hoặc mã nhà máy.

Để xác định chính xác linh kiện dựa vào ký hiệu “C5”:

Bạn cần tra cứu bảng mã đánh dấu SMD (SMD marking code database) của nhà sản xuất cụ thể hoặc các cơ sở dữ liệu mã SMD tổng hợp. Tuy nhiên, việc này có thể khó khăn vì “C5” là một mã rất chung chung và có thể được sử dụng bởi nhiều nhà sản xuất cho nhiều loại linh kiện khác nhau (không chỉ diode).

Kết luận: Nếu bạn thấy diode HSM107S có ký hiệu “C5”, thì HSM107S là mã sản phẩm chính, còn “C5” là mã đánh dấu được nhà sản xuất in trên vỏ. Để biết chính xác ý nghĩa của “C5” trên HSM107S, bạn cần tìm datasheet hoặc tài liệu cụ thể từ nhà sản xuất (ví dụ: Hitachi/Renesas) có đề cập đến các mã đánh dấu của họ.

Ứng dụng thực tế

Với đặc tính điện áp thuận thấp và tốc độ cao, HSM107S thường được dùng trong:

• Bảo vệ ESD (Electrostatic Discharge Protection): Bảo vệ các mạch điện tử khỏi xung điện tĩnh.
• Chỉnh lưu tần số cao: Trong các bộ chuyển đổi DC-DC, nguồn cấp.
• Mạch kẹp (Clamping circuits): Hạn chế điện áp.
• Các ứng dụng bảo vệ tín hiệu (Signal protection).

Cách kiểm tra Diode HSM107S

Bạn có thể kiểm tra diode HSM107S bằng đồng hồ vạn năng ở chế độ kiểm tra diode.

1. Đặt đồng hồ vạn năng ở chế độ kiểm tra Diode.
2. Kiểm tra phân cực thuận:
   • Đặt que đỏ (dương) vào Anode (A).
   • Đặt que đen (âm) vào Cathode (K).
   • Đồng hồ nên hiển thị một giá trị điện áp thuận rất thấp (điển hình khoảng 0.2V – 0.5V đối với diode Schottky).
3. Kiểm tra phân cực ngược:
   • Đảo ngược que: Đặt que đen (âm) vào Anode (A).
   • Đặt que đỏ (dương) vào Cathode (K).
   • Đồng hồ nên hiển thị “OL” (hở mạch) hoặc điện trở rất cao.

• Kết quả bất thường:
  • Nếu đồng hồ hiển thị gần 0V ở cả hai chiều, diode có thể bị chập (shorted).
  • Nếu đồng hồ hiển thị “OL” ở cả hai chiều, diode có thể bị hở (open).

Linh kiện tương đương

Khi tìm linh kiện tương đương cho HSM107S, bạn cần chú ý các thông số quan trọng sau:

• Loại Diode: Diode Schottky silic.
• Điện áp ngược (VR​): Phải tương đương hoặc cao hơn.
• Dòng thuận (IF​): Phải tương đương hoặc cao hơn.
• Điện áp thuận (VF​): Phải tương đương hoặc thấp hơn.
• Tốc độ phục hồi (trr​): Cần rất nhanh.
• Kiểu đóng gói: MPAK hoặc một gói SMD 2 chân tương tự (ví dụ: SOD-123, SOD-323, SOD-523, SOT-23, tùy thuộc vào kích thước thực tế của MPAK).

Một số mã diode Schottky phổ biến từ các nhà sản xuất khác có thể được xem xét là tương đương (cần kiểm tra datasheet chi tiết):

• 1N5817, 1N5818, 1N5819: Các diode Schottky phổ biến, nhưng thường có điện áp ngược và dòng lớn hơn.
• SS12, SS14, SS16, SS18: Các diode Schottky SMD với các mức điện áp và dòng khác nhau.
• BAT54, BAT54S, BAT54C: Các diode Schottky tín hiệu nhỏ, thường có điện áp thấp và dòng thấp hơn.
• Các diode Schottky chuyên dụng cho ESD/bảo vệ: Tìm kiếm các mã như “ESD Protection Diode” hoặc “Schottky Diode for System Protection” từ các nhà sản xuất lớn như Vishay, NXP, ON Semiconductor, Littelfuse, STMicroelectronics.

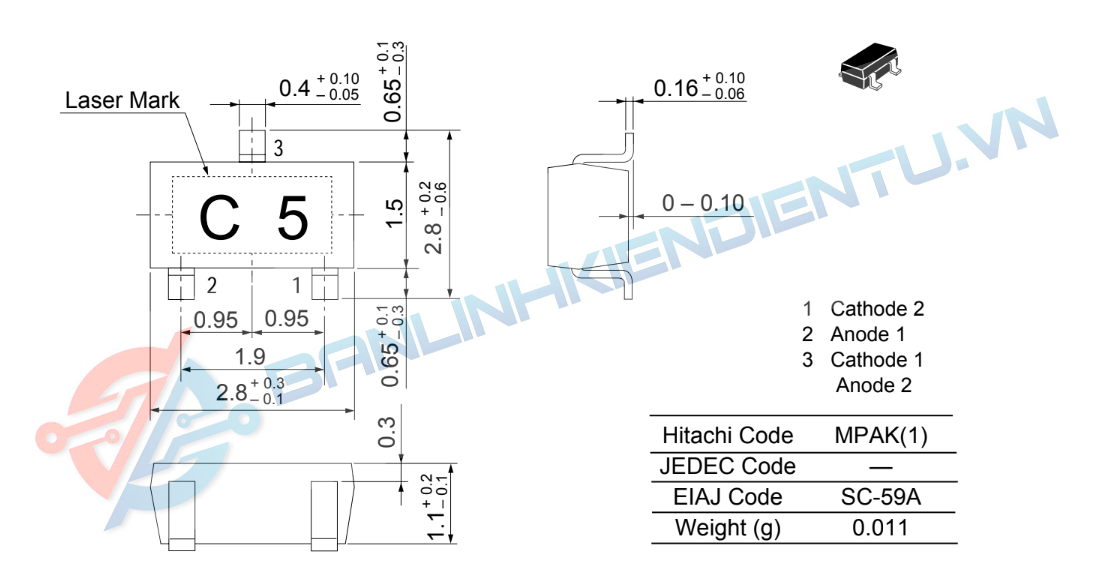

KÍCH THƯỚC  HSM107S

XEM THÊM CÁC DIODE KHÁC TẠI ĐÂY

DATASHEET HSM107S
