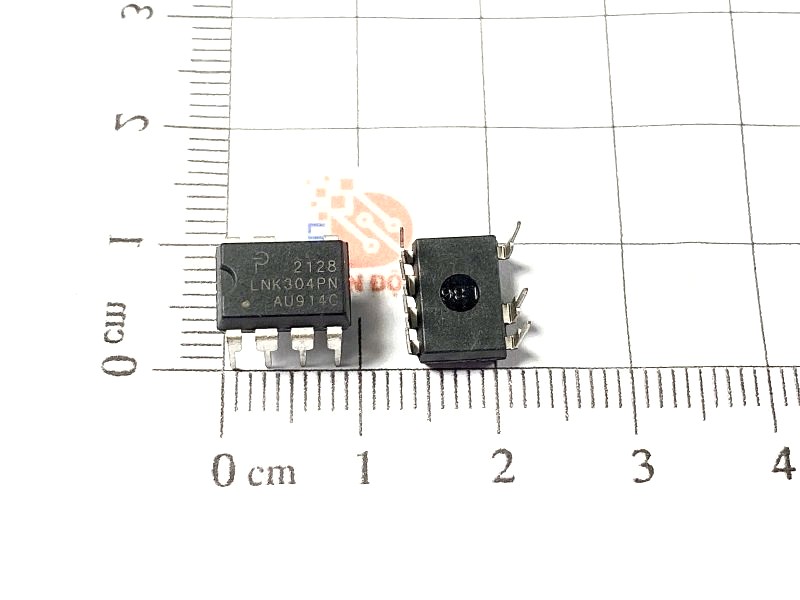

IC nguồn LNK304PN, LNK304P DIP-7 hãng mới

Giới thiệu IC nguồn LNK304PN

Đặc trưng và thông số kỹ thuật datasheet LNK304PN

• Giải pháp bộ chuyển đổi buck đếm thành phần và chi phí thấp nhất.
• Tích hợp đầy đủ tính năng tự động khởi động lại để bảo vệ lỗi ngắn mạch và vòng hở – tiết kiệm chi phí linh kiện bên ngoài.
• LNK302 sử dụng bộ điều khiển đơn giản hóa mà không cần tự động khởi động lại với chi phí hệ thống rất thấp.
• Hoạt động 66 kHz với độ chính xác giới hạn dòng điện – cho phép cuộn cảm 1 mH giá rẻ có sẵn cho dòng điện đầu ra lên đến 120 mA.
• Dung sai chặt chẽ và sự thay đổi nhiệt độ không đáng kể.
• Điện áp đánh thủng cao 700 V cung cấp khả năng chịu đột biến đầu vào tuyệt vời.
• Rung động tần số làm giảm đáng kể EMI (~ 10 dB ) – giảm thiểu chi phí bộ lọc EMI.
• Nhiệt độ ngắt nhiệt cao (tối thiểu +135 ° C).

Cấu trúc bên trong

Sơ đồ chân và chức năng các chân

• DRAIN (D) Pin: Kết nối cống MOSFET nguồn. Cung cấp dòng điện hoạt động bên trong cho cả quá trình khởi động và hoạt động ở trạng thái ổn định
• BYPASS (BP) Pin:Điểm kết nối cho tụ điện bỏ qua bên ngoài 0,1 μF cho nguồn cung cấp 5,8 V được tạo bên trong
• FEEDBACK (FB) Pin:Trong quá trình hoạt động bình thường, việc chuyển đổi nguồn MOSFET được điều khiển bởi chân này. Chuyển mạch MOSFET được kết thúc khi dòng điện lớn hơn 49 μA được đưa vào chân này.
• SOURCE (S) Pin:Chân này là kết nối nguồn MOSFET nguồn. Nó cũng là tham chiếu mặt đất cho các chân BYPASS và FEEDBACK

Kích thước IC

Ứng dụng cơ bản
