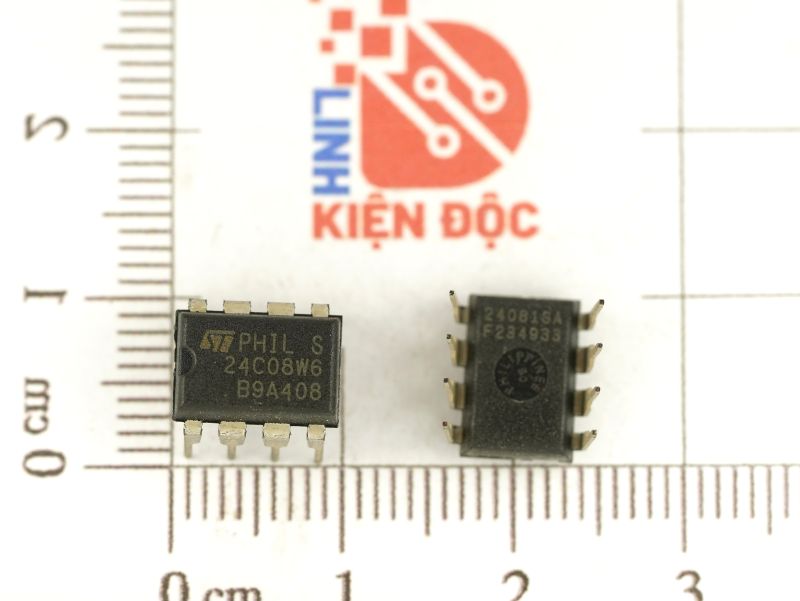

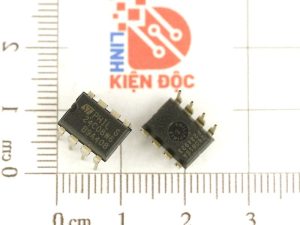

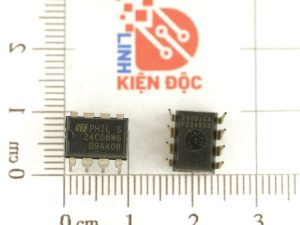

IC nhớ EEPROM 24C08W6 24C08 DIP-8 (nhập khẩu)

Giới thiệu về IC 24C08

ST24C08 là bộ nhớ lập trình xóa bằng điện 8 Kbit (EEPROM), được tổ chức thành 4 khối 256 x8 bit. Chúng được sản xuất theo công nghệ Hi-Endurance AdvancedCMOS của STMicroelectronics, đảm bảo độ bền của một triệu chu kỳ xóa/ghi với thời gian lưu trữ dữ liệu là 40 năm. Có sẵn cả hai gói Plastic Dual-in-Line và Plastic Small Outline. Bộ nhớ tương thích với chuẩn I2C, giao diện nối tiếp hai dây sử dụng bus dữ liệu hai chiều và xung nhịp nối tiếp. Bộ nhớ mang mã nhận dạng thiết bị duy nhất 4 bit tích hợp (1010) tương ứng với định nghĩa bus I2C. Mã này được sử dụng cùng với 1 đầu vào cho phép chip (E) để có thể gắn tối đa 2 thiết bị 8K vào bus I2C và được chọn riêng lẻ. Bộ nhớ hoạt động như một thiết bị phụ trong giao thức I2C với tất cả các hoạt động bộ nhớ được đồng bộ hóa bởi xung nhịp nối tiếp. Các hoạt động đọc và ghi được khởi tạo bằng điều kiện BẮT ĐẦU do bus master tạo ra. Điều kiện BẮT ĐẦU được theo sau bởi một luồng 7 bit (mã nhận dạng 1010), cộng với một bit đọc/ghi và kết thúc bằng một bit xác nhận.

Đặc trưng kỹ thuật

• 1 TRIỆU CHU KỲ XÓA/GHI với 40 NĂM GIỮ LẠI DỮ LIỆU
• ĐIỆN ÁP CUNG CẤP DUY NHẤT:
  – 3V đến 5,5V cho phiên bản ST24x08
  – 2,5V đến 5,5V cho phiên bản ST25x08
• PHIÊN BẢN KIỂM SOÁT GHI PHẦN CỨNG: ST24W08 và ST25W08
• BẢO VỆ GHI CÓ THỂ LẬP TRÌNH
• GIAO DIỆN SERIAL HAI DÂY, HOÀN TOÀN TƯƠNG THÍCH VỚI I2C BUS
• GHI BYTE và ĐA BYTE (tối đa 8 BYTE)
• GHI TRANG (tối đa 16 BYTE)
• CHẾ ĐỘ ĐỌC BYTE, NGẪU NHIÊN và TUẦN TỰ
• CHU KỲ LẬP TRÌNH TỰ ĐỊNH THỜI GIAN
• TĂNG ĐỊA CHỈ TỰ ĐỘNG
• HIỆU SUẤT ESD/LATCH ĐƯỢC NÂNG CAO

Thông số kỹ thuật

Sơ đồ chân

Kich thước IC 24C08

Xem thêm: Nhiều sản phẩm IC nguồn khác

Datasheet 24C08
