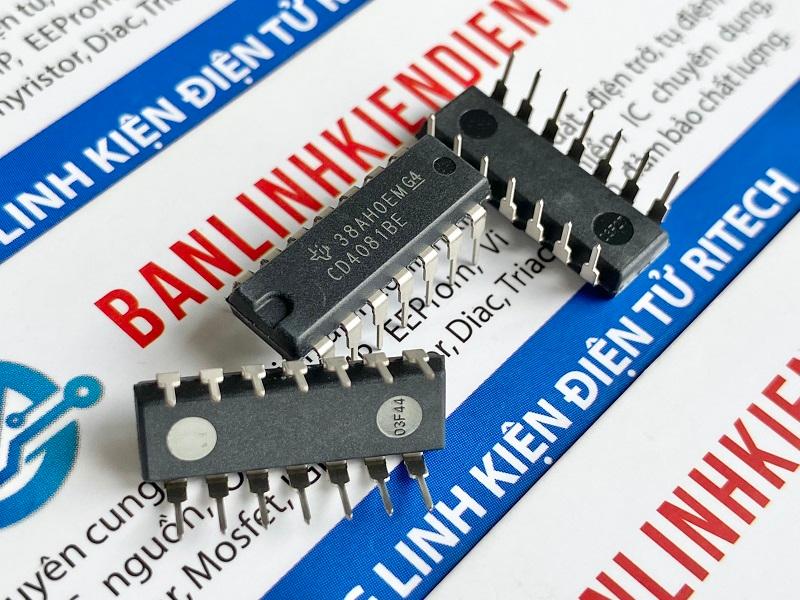

IC số CD4081BE, CD4081 DIP-14 ( Nhập khẩu )
14,500₫
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ và chưa bao gồm phí vận chuyển.
IC số CD4081BE là gì?
CD4081 là chip CMOS có 4 cổng AND. Cổng AND là cổng logic chỉ cho đầu ra CAO khi tất cả đầu vào của nó ở mức CAO. Mạch tích hợp (IC) đặc biệt này có bốn cổng AND và mỗi cổng có hai đầu vào. Do đó, nó thường được gọi là Cổng AND 2 đầu vào.
CD4081 có dải điện áp cung cấp từ 5V đến 20V, cao hơn nhiều so với bất kỳ dòng logic hiện đại nào. Nó có đầu ra được đệm giúp cải thiện đặc tính truyền bằng cách cung cấp mức tăng rất cao. Tất cả các đầu vào đều được bảo vệ chống phóng tĩnh điện bằng điốt tới VDD và VSS.
Đặc trưng kỹ thuật của IC số CD4081BE
- Bốn cổng AND hai đầu vào
- Phạm vi cung cấp rộng – điển hình là 5V đến 15V
- Công suất tiêu thụ 700mW
- Đặc tính đầu ra đối xứng
- Rò rỉ đầu vào tối đa 1 µA ở 15V trên toàn dải nhiệt độ

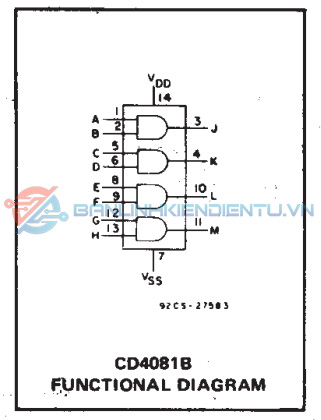

Sơ đồ khối IC CD4081

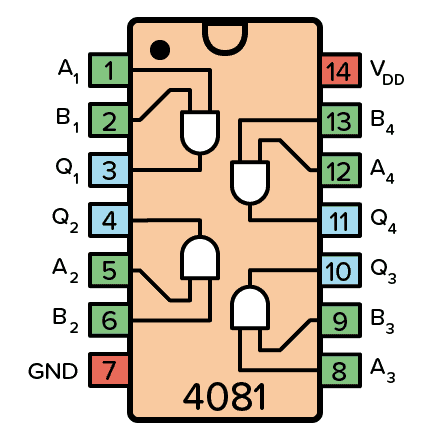

Sơ đồ chân của IC số CD4081BE

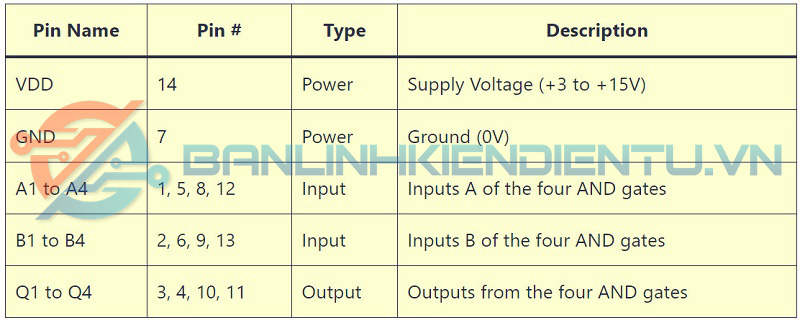

Bảng mô tả chân IC CD4081

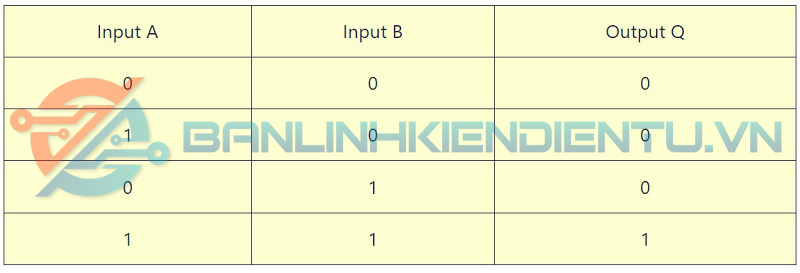

Bảng chức năng IC CD4081

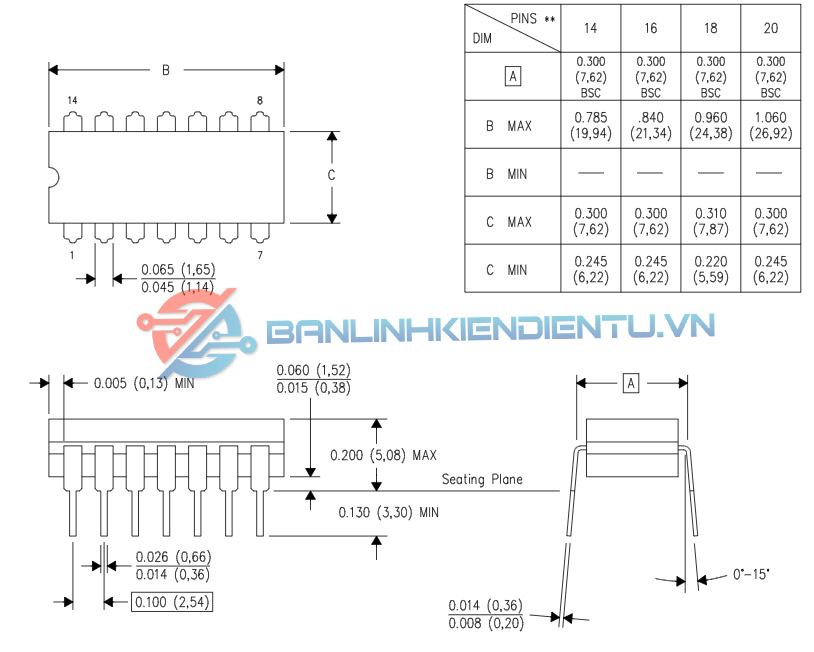

Kích thước CD4081 (mm)

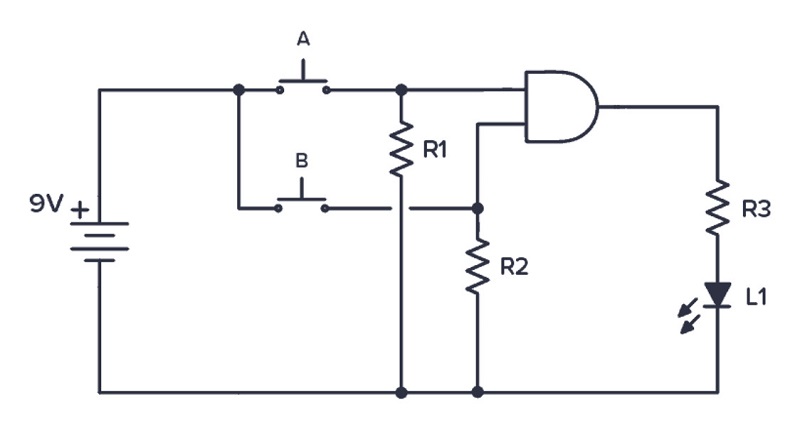

Mạch ví dụ CD4081
Linh kiện cần thiết:
- 2 nút bấm
- 1 đèn LED màu đỏ
- 3 điện trở 10 kΩ
- IC CD4081BE
Kết nối mạch như được hiển thị bằng cách sử dụng bất kỳ cổng nào trong bốn cổng có sẵn. Chẳng hạn, chân 1 và 2 là đầu vào của cổng AND với đầu ra ở chân 3. Nhưng hãy nhớ rằng bạn cũng cần kết nối các chân VDD và GND với nguồn điện để cổng AND hoạt động – mặc dù điều này không được hiển thị trong sơ đồ mạch.
Xem thêm: Các IC số khác cùng họ CD40xx
Datasheet của IC số CD4081BE
