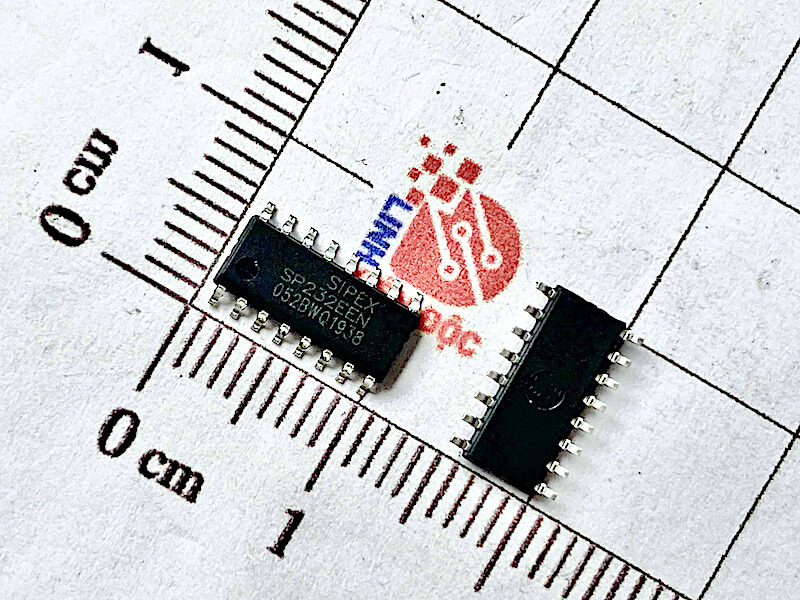

IC SP232EEN SOP-16 Chính hãng mới

1. Giới thiệu

IC SP232EEN là mạch tích hợp chuyển đổi mức tín hiệu RS-232 sang TTL/CMOS, thuộc dòng driver/receiver giao tiếp nối tiếp, được sản xuất bởi MaxLinear (trước đây là Exar). Đây là phiên bản cải tiến của dòng SP232 nổi tiếng, tương thích chân và tính năng với IC MAX232. IC SP232EEN sử dụng 5 tụ điện ngoài để tạo xung bơm điện áp, cho phép giao tiếp RS-232 với chỉ một nguồn 5V, phù hợp các ứng dụng vi điều khiển, máy tính nhúng. Đóng gói SOP-16 chính hãng, dễ dàng hàn trên PCB, IC đảm bảo chất lượng và độ ổn định cao.

2. Đặc điểm nổi bật

• Hỗ trợ hai driver (transmitter) và hai receiver (receiver), đáp ứng đầy đủ chuẩn RS-232.

• Hoạt động chỉ với nguồn đơn 5V, thuận tiện cho mạch vi điều khiển.

• Tích hợp bộ bơm điện áp nội, không cần nguồn ±12V ngoài, chỉ cần 5 tụ ngoài.

• Tốc độ truyền dữ liệu lên đến 120 kbps, phù hợp cho hầu hết ứng dụng RS-232 thông thường.

• Đóng gói SOP-16 nhỏ gọn, phù hợp thiết kế mạch nhỏ, thiết bị di động, sản phẩm công nghiệp.

• Hoạt động ổn định, tương thích thay thế MAX232 của Maxim.

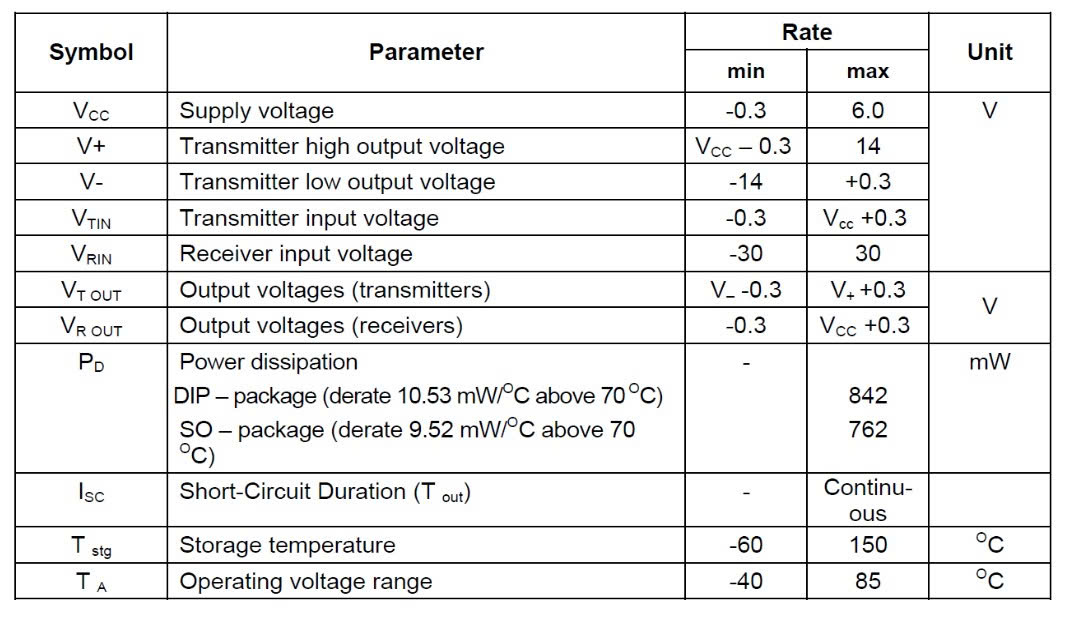

3. Thông số kỹ thuật

4. Ứng dụng

• Giao tiếp giữa vi điều khiển/vi xử lý (MCU) với máy tính, thiết bị có cổng RS-232.

• Các mạch chuyển đổi RS-232 ↔ TTL trong module GPS, GSM, máy in, thiết bị công nghiệp.

• Mạch nạp, giao tiếp, debug cho vi điều khiển thông qua chuẩn RS-232.

• Các thiết bị đo lường, thiết bị y tế, hệ thống POS, máy quét mã vạch.

• Dự án DIY, học tập, nghiên cứu kỹ thuật giao tiếp nối tiếp.

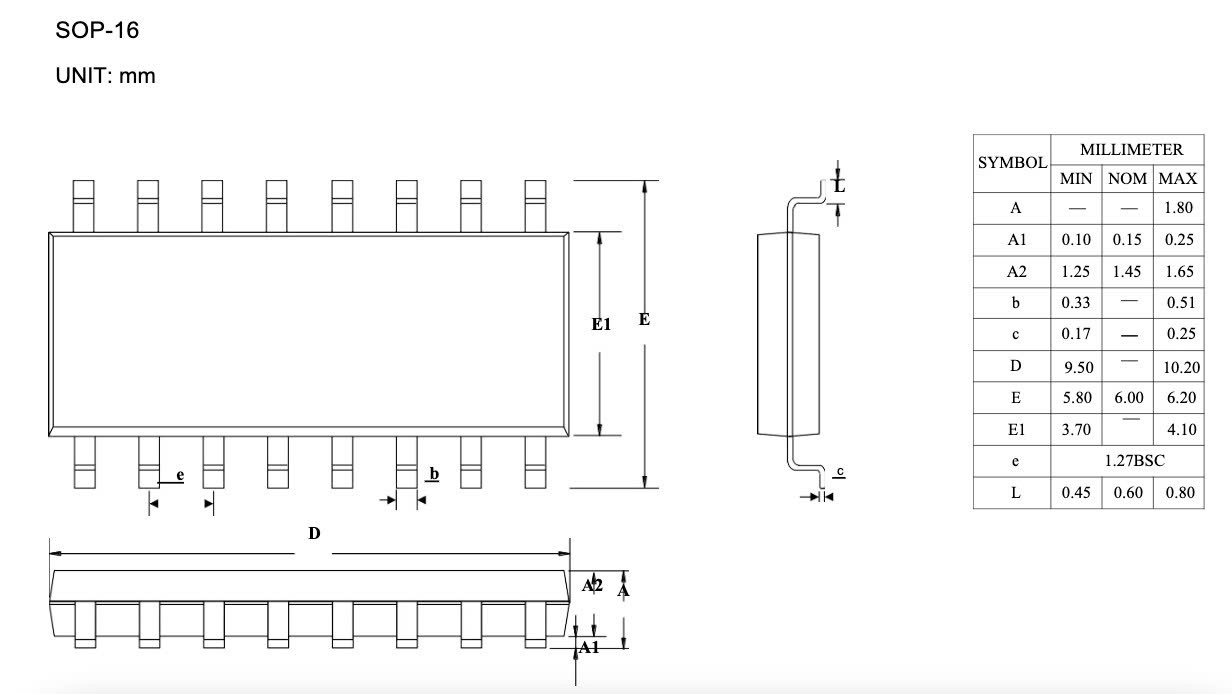

5. Kích thước
