IC chuyên dụng DIP-8 IR2109

banlinhkiendientu.com là đơn vị chuyên cung cấp IC IR2109 với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.

Giới thiệu IR2109

IR2109(4)(S) là nguồn điện áp cao, tốc độ cao Trình điều khiển MOSFET và IGBT có mức phụ thuộc cao và kênh đầu ra tham chiếu phía thấp. HVIC độc quyền và các công nghệ CMOS miễn dịch chốt cho phép xây dựng nguyên khối. Đầu vào logic là tương thích với đầu ra CMOS hoặc LSTTL tiêu chuẩn, logic xuống còn 3,3V.

Mô tả IR2109

• Kênh nổi được thiết kế cho hoạt động khởi động Hoạt động hoàn toàn ở mức +600V Chịu được điện áp quá độ âm miễn dịch dV/dt
• Phạm vi cung cấp ổ đĩa cổng từ 10 đến 20V
• Khóa điện áp thấp cho cả hai kênh
• Tương thích logic đầu vào 3,3V, 5V và 15V
• Logic chống dẫn truyền chéo
• Độ trễ truyền phù hợp cho cả hai kênh
• Đầu ra phía cao cùng pha với đầu vào IN
• Logic và nguồn bù +/- 5V.
• Thời gian chết bên trong 540ns và có thể lập trình lên đến 5us với một điện trở RDT bên ngoài (IR21094)
• Trình điều khiển cổng di/dt thấp hơn để chống ồn tốt hơn
• Tắt đầu vào sẽ tắt cả hai kênh.

Xem thêm: Các sản phẩm IC khác

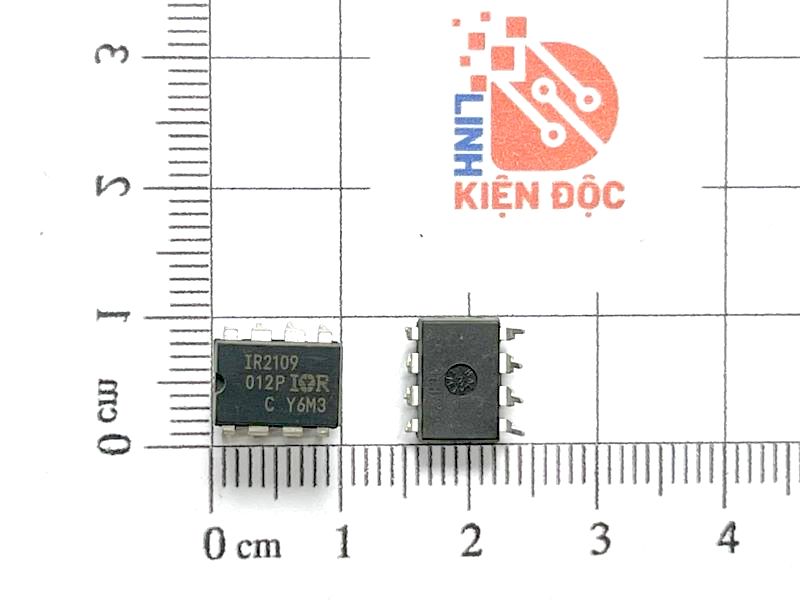

Hình ảnh thực tế IR2109

Sơ đồ chân IR2109

Thông số kỹ thuật IC IR2109

Mạch ứng dụng của IC IR2109

Kích thước của IC IR2109

Datasheet IR2109
