IR2153 IC Chức Năng DIP-8

banlinhkiendientu.com là đơn vị chuyên cung cấp IC IR2153 với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.

Mô tả IR2153

IR2153D(S) là phiên bản cải tiến của IC điều khiển cổng IR2155 và IR2151 phổ biến và tích hợp tạo ra bộ điều khiển cổng nửa cầu điện áp cao với bộ tạo dao động mặt trước tương tự như CMOS tiêu chuẩn công nghiệp đồng hồ bấm giờ 555. IR2153 cung cấp nhiều chức năng hơn và dễ sử dụng hơn các IC trước đây. Tính năng tắt máy đã được thiết kế vào chân CT, để có thể tắt cả hai đầu ra của bộ điều khiển cổng bằng cách sử dụng điều khiển điện áp thấp tín hiệu. Ngoài ra, độ rộng xung đầu ra của trình điều khiển cổng sẽ giống nhau khi khóa điện áp thấp tăng đã đạt đến ngưỡng trên VCC, dẫn đến cấu hình tần số ổn định hơn so với thời gian khi khởi động. Khả năng chống ồn đã được cải thiện đáng kể, bằng cách giảm di/dt đỉnh của bộ điều khiển cổng và bằng cách tăng độ trễ khóa điện áp thấp lên 1V. Cuối cùng, người ta đặc biệt chú ý đến việc tối đa hóa khả năng miễn nhiễm chốt của thiết bị và cung cấp khả năng bảo vệ ESD toàn diện trên tất cả các chân.

Đặc trưng IR2153

• Tích hợp bộ điều khiển cổng nửa cầu 600V
• Kẹp zener 15,6V trên Vcc
• Khởi động vi điện thực sự
• Kiểm soát thời gian chết ban đầu chặt chẽ hơn
• Thời gian chết hệ số nhiệt độ thấp
• Tính năng tắt máy (1/6 Vcc) trên chân CT
• Tăng độ trễ khóa điện áp thấp (1V)
• Mạch chuyển mức công suất thấp hơn
• Độ rộng xung LO, HO không đổi khi khởi động
• Trình điều khiển cổng di/dt thấp hơn để chống ồn tốt hơn
• Đầu ra phía thấp cùng pha với RT
• Điốt khởi động 50nsec (điển hình) bên trong (IR2153D)
• Khả năng miễn dịch chốt tuyệt vời trên tất cả đầu vào và đầu ra
• Bảo vệ ESD trên tất cả các dây dẫn
• Cũng có sẵn KHÔNG CHÌ

Xem thêm: Các sản phẩm IC khác

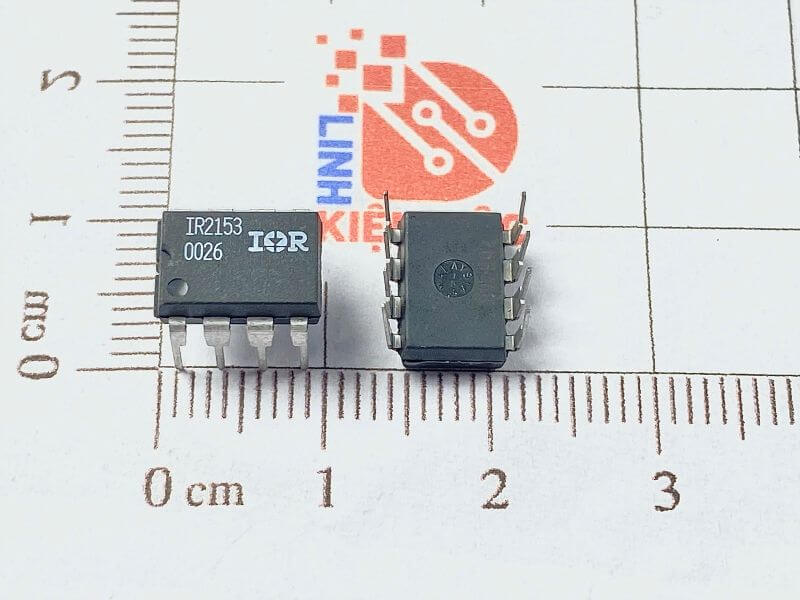

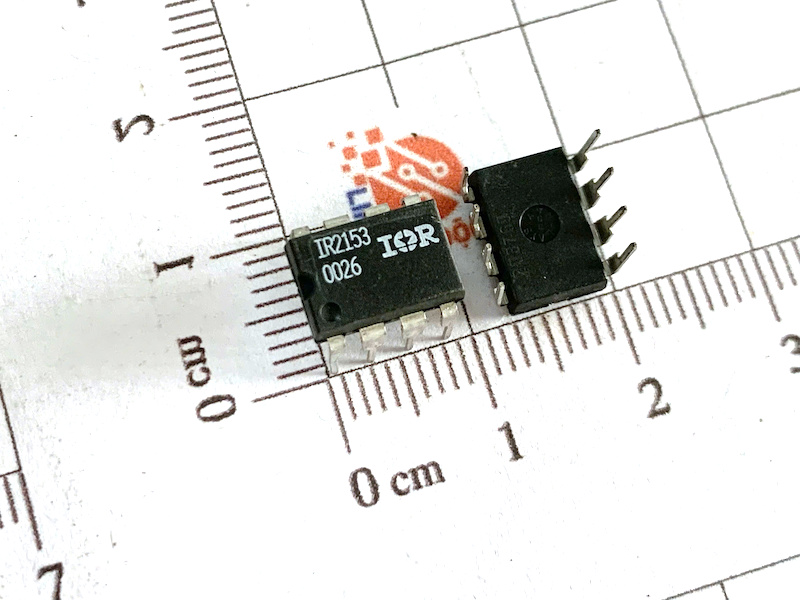

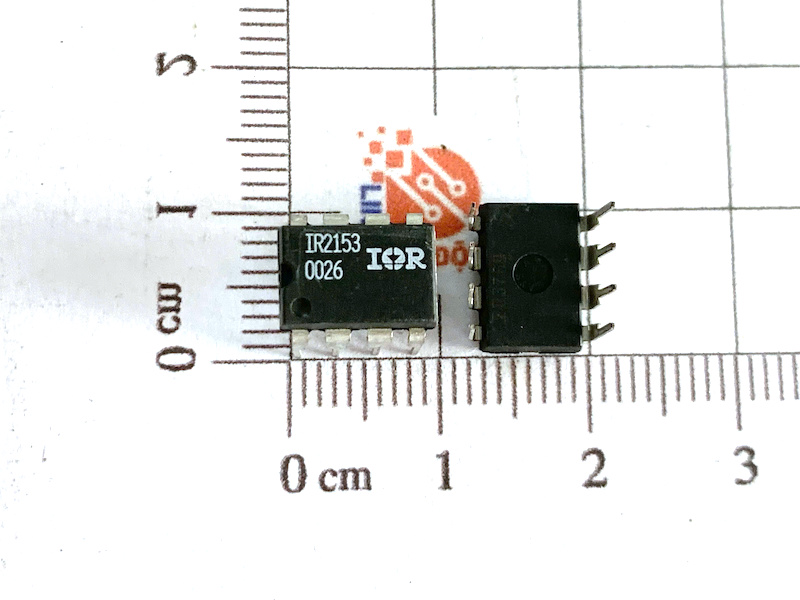

Hình ảnh thực tế IR2153

Thông số kỹ thuật của IC IR2153

Sơ đồ chân IC IR2153

Mạch ứng dụng IC IR2153

Kích thước của IC IR2153

Datasheet IR2153
