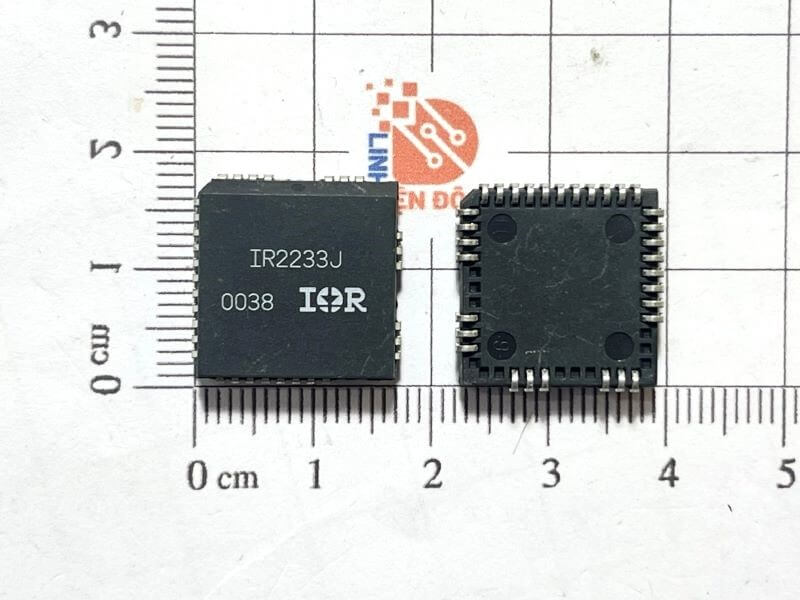

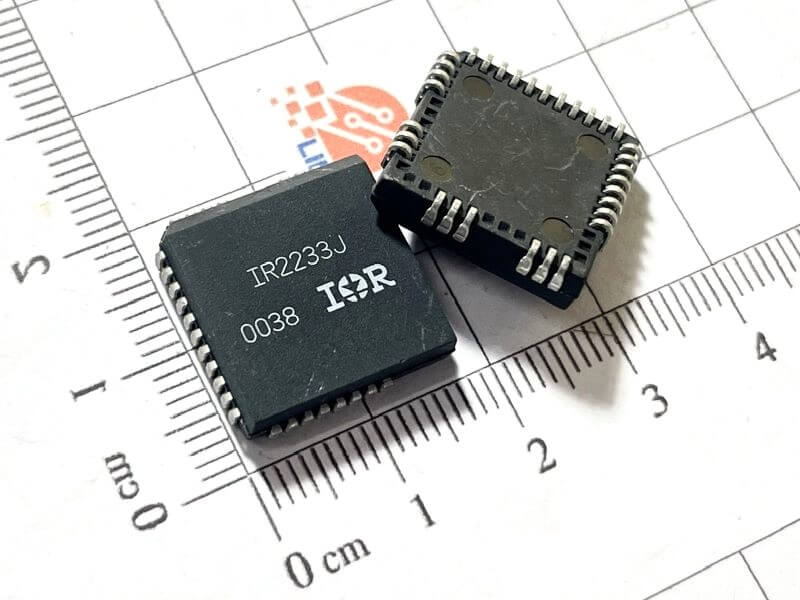

IR2233J IR2233 Opto Drive PLCC-32 (nhập khẩu)

IR2233J là một IC điều khiển driver dành cho các thiết bị công suất lớn, như IGBT hoặc MOSFET, sử dụng trong các hệ thống biến tần, bộ chuyển đổi công suất và điều khiển động cơ. Đóng gói của nó là PLCC-32 (Plastic Leaded Chip Carrier – 32 chân), thường được dùng trong các ứng dụng yêu cầu cách ly và bảo vệ cao.

1. Thông số kỹ thuật chính

• Loại IC: Three-Phase Bridge Driver (IC điều khiển cầu 3 pha).
• Mã sản phẩm: IR2233J.
• Đóng gói: PLCC-32.
• Điện áp làm việc: 10V đến 20V.
• Điện áp cách ly: Cách ly giữa đầu ra và đầu vào với mức điện áp cao.
• Số lượng driver: Điều khiển 6 IGBT hoặc MOSFET cho hệ thống 3 pha.
• Tần số hoạt động: Hỗ trợ tần số lên đến 20 kHz hoặc cao hơn, phù hợp cho các ứng dụng điều khiển động cơ và inverter.
• Tích hợp chức năng bảo vệ: Bảo vệ ngắn mạch, quá dòng, và quá nhiệt, đảm bảo an toàn cho hệ thống và linh kiện.
• Chức năng điều khiển chéo: Ngăn chặn việc kích hoạt đồng thời của các cổng điều khiển gây ra ngắn mạch.
• Chân giao tiếp điều khiển qua opto: Cách ly tín hiệu điều khiển với các mức điện áp cao.

2. Chức năng chính

IR2233J là một driver cầu 3 pha được thiết kế để điều khiển các linh kiện công suất như IGBT hoặc MOSFET trong các hệ thống biến tần, điều khiển động cơ, và các ứng dụng yêu cầu truyền tải công suất cao. Nó tích hợp nhiều tính năng bảo vệ quan trọng như bảo vệ ngắn mạch, quá dòng, và quá nhiệt, đảm bảo hoạt động an toàn trong các môi trường khắc nghiệt.

• Điều khiển cầu 3 pha: Có thể điều khiển 6 switch công suất (IGBT hoặc MOSFET) trong một cấu hình cầu 3 pha, thích hợp cho các ứng dụng như điều khiển động cơ 3 pha, biến tần, hoặc bộ điều khiển công suất.
• Cách ly tín hiệu: Sử dụng opto-isolation để cách ly tín hiệu điều khiển và tín hiệu công suất, giúp bảo vệ mạch điều khiển khỏi các sự cố điện áp cao.
• Tích hợp bảo vệ ngắn mạch: Khi phát hiện ngắn mạch, driver sẽ ngừng hoạt động để bảo vệ các linh kiện công suất.
• Bảo vệ quá dòng và quá nhiệt: Được tích hợp để ngăn chặn hư hỏng hệ thống khi dòng điện hoặc nhiệt độ vượt quá mức cho phép.

3. Cấu tạo và sơ đồ chân (PLCC-32)

IR2233J có 32 chân với các chức năng chính như sau:

• VCC: Cấp nguồn cho IC.
• COM: Chân nối đất (GND).
• LIN/ HIN: Các chân điều khiển tín hiệu đầu vào cho các switch công suất.
• LO/ HO: Các chân xuất tín hiệu điều khiển cho các IGBT hoặc MOSFET.
• VB: Chân nguồn bootstrap, cấp nguồn cho tầng driver của MOSFET/IGBT.
• FAULT: Chân báo lỗi khi xảy ra ngắn mạch, quá dòng hoặc quá nhiệt.

4. Đặc điểm nổi bật

• Điều khiển đồng bộ cho hệ thống 3 pha: IR2233J điều khiển các cổng công suất cho hệ thống 3 pha với độ chính xác và độ tin cậy cao.
• Tích hợp bảo vệ toàn diện: IC có khả năng bảo vệ ngắn mạch, quá dòng, quá nhiệt, giúp bảo vệ các linh kiện công suất đắt tiền như IGBT và MOSFET.
• Tốc độ chuyển mạch cao: Có khả năng điều khiển IGBT hoặc MOSFET ở tần số cao, lên tới hàng chục kHz.
• Công nghệ cách ly tín hiệu: Đảm bảo cách ly giữa tín hiệu điều khiển và tín hiệu công suất, phù hợp với các hệ thống hoạt động ở mức điện áp cao.
• Khả năng chống nhiễu: Tích hợp các cơ chế giảm nhiễu, giúp IC hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

5. Ứng dụng

IR2233J được sử dụng rộng rãi trong các hệ thống công suất cao và điều khiển động cơ, nơi cần điều khiển chính xác các IGBT hoặc MOSFET và có yêu cầu cách ly điện áp cao. Một số ứng dụng tiêu biểu bao gồm:

• Biến tần (Inverter): Điều khiển động cơ AC hoặc biến tần dùng trong các hệ thống năng lượng tái tạo (như hệ thống năng lượng mặt trời).
• Hệ thống điều khiển động cơ 3 pha: Dùng trong điều khiển động cơ điện công nghiệp.
• UPS (Bộ lưu điện): Để chuyển đổi dòng điện giữa AC và DC trong các hệ thống UPS.
• Nguồn xung công suất cao: Sử dụng trong các thiết bị yêu cầu truyền tải công suất lớn với độ tin cậy cao.
• Hệ thống năng lượng tái tạo: Sử dụng trong các bộ chuyển đổi nguồn điện từ năng lượng mặt trời hoặc gió.

6. Hướng dẫn sử dụng

Bước 1: Cấp nguồn cho IC

• Kết nối chân VCC với nguồn cung cấp (thường là 15V).
• Kết nối chân COM với đất (GND).

Bước 2: Kết nối các tín hiệu điều khiển

• Kết nối các tín hiệu điều khiển PWM hoặc tín hiệu điều khiển từ vi điều khiển vào các chân LIN/HIN để điều khiển các cổng công suất.

Bước 3: Kết nối cổng điều khiển công suất

• Kết nối các chân LO/HO với cổng (gate) của các IGBT hoặc MOSFET trong mạch cầu 3 pha.

Bước 4: Sử dụng các chân bảo vệ và giám sát

• Kết nối chân FAULT để giám sát trạng thái hoạt động của IC và nhận biết khi xảy ra lỗi.

7. Tổng kết

IR2233J là một IC driver 3 pha mạnh mẽ, được thiết kế để điều khiển các IGBT hoặc MOSFET trong các hệ thống công suất cao như điều khiển động cơ, biến tần và các bộ chuyển đổi công suất. Với khả năng tích hợp nhiều tính năng bảo vệ như ngắn mạch, quá dòng và quá nhiệt, nó giúp bảo vệ hệ thống khỏi các sự cố nghiêm trọng. Nhờ sử dụng công nghệ cách ly opto, IR2233J đảm bảo hoạt động an toàn và ổn định trong môi trường công nghiệp yêu cầu cách ly điện áp cao.
