IRS2113S, IRS2113STRPBF Driver điều khiển IGBT SOP-16

Mô tả IC IRS2113S

IRS2113S là điện áp cao, tốc độ cao cấp nguồn cho trình điều khiển MOSFET và IGBT độc lập kênh đầu ra tham chiếu phía cao và phía thấp. ủng hộ- Công nghệ HVIC tiên tiến và công nghệ CMOS miễn dịch chốt cho phép xây dựng nguyên khối chắc chắn. Logic trong- đặt tương thích với đầu ra CMOS hoặc LSTTL tiêu chuẩn đặt, giảm logic xuống 3,3 V. Trình điều khiển đầu ra có tính năng giai đoạn đệm hiện tại xung cao được thiết kế cho mức tối thiểu dẫn truyền chéo của trình điều khiển. Độ trễ lan truyền là phù hợp để đơn giản hóa việc sử dụng trong các ứng dụng tần số cao. Kênh nổi có thể được sử dụng để điều khiển kênh N cấp nguồn cho MOSFET hoặc IGBT ở cấu hình cao cấp hoạt động ở điện áp lên tới 500 V hoặc 600 V.

Kênh nổi được thiết kế cho hoạt động khởi động

Chịu được điện áp âm quá độ, miễn dịch dV/dt

Phạm vi cung cấp ổ đĩa cổng từ 10V đến 20

Khóa điện áp thấp cho cả hai kênh

Tương thích logic 3,3V

Phạm vi cung cấp logic riêng biệt từ 3,3V đến 20V

Mặt đất logic và nguồn ± bù 5V

Đầu vào kích hoạt CMOS Schmitt bằng cách kéo xuống

Logic tắt máy được kích hoạt theo chu kỳ theo chu kỳ

Độ trễ lan truyền phù hợp cho cả hai kênh

Đầu ra cùng pha với đầu vào

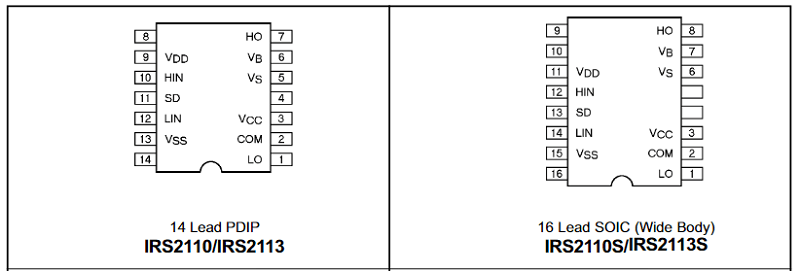

Sơ đồ chân IC IRS2113S

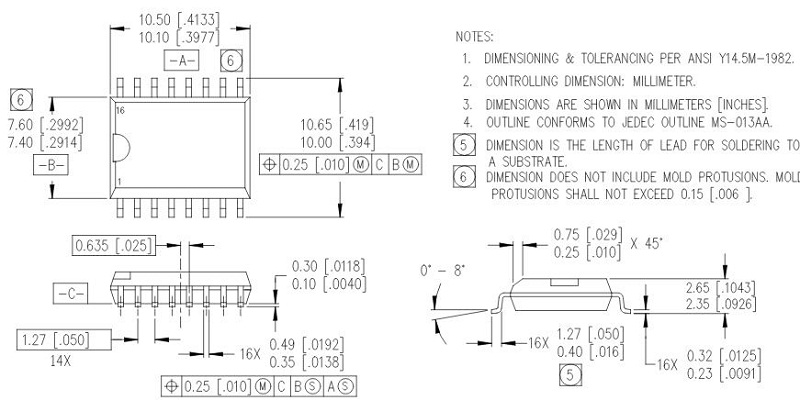

Kích thước IC IRS2113S

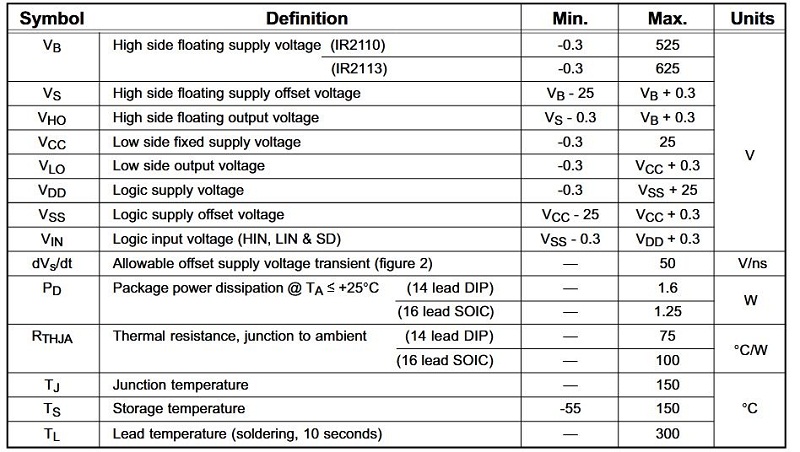

Bảng thông số IC IRS2113S

Datasheet của IC IRS2113S
