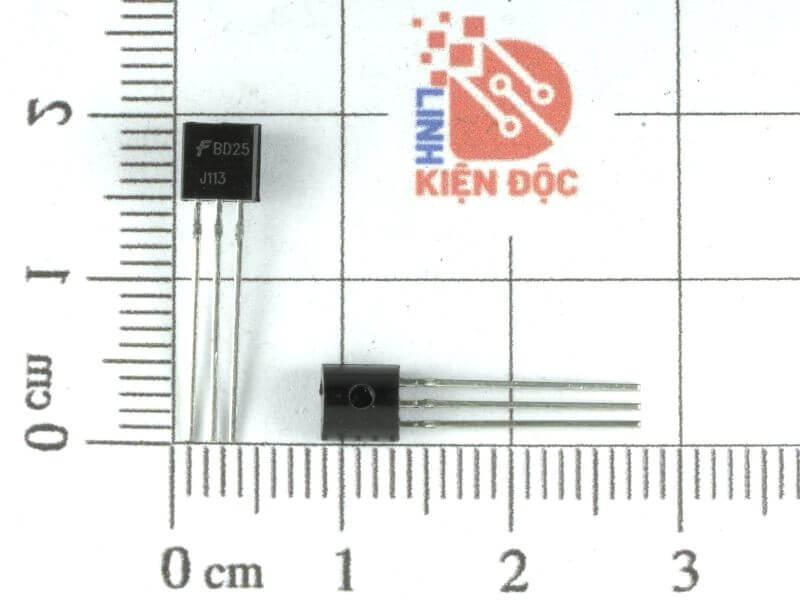

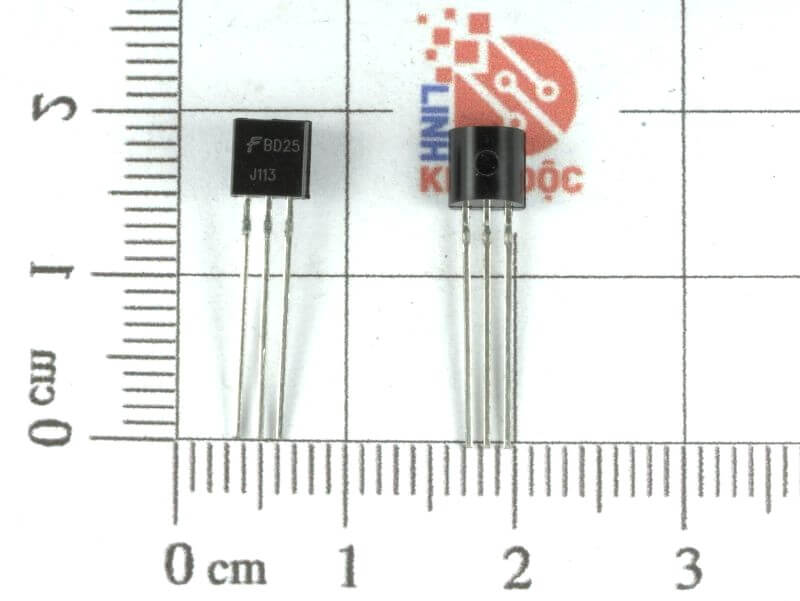

J113 Transistor JFET kênh N kiểu chân TO-92

Giới thiệu chung

J113 là một transistor hiệu ứng trường loại kênh N (N-channel JFET – Junction Field Effect Transistor) được thiết kế cho các mạch khuếch đại tín hiệu nhỏ, công tắc tương tự và ứng dụng cần trở kháng đầu vào cao. Đây là loại JFET phổ biến nhờ đặc tính nhiễu thấp, độ tuyến tính tốt và dòng dẫn khá lớn.

Đặc điểm

• Loại transistor JFET kênh N

• Trở kháng đầu vào cao, nhiễu thấp

• Hoạt động tốt ở dải tần thấp và trung bình

• Dòng dẫn lớn hơn so với J201, J202

• Phù hợp cho mạch khuếch đại và công tắc tương tự

• Đóng gói phổ biến: TO-92

Cấu tạo

• Gồm ba cực: Gate (G), Drain (D), Source (S)

• Dòng điện giữa Drain và Source được điều khiển bởi điện áp giữa Gate và Source (Vgs)

• Khi điện áp Gate âm hơn Source, dòng Drain giảm (đặc trưng của JFET kênh N)

Sơ đồ chân và sơ đồ cấu tạo

Thông số kỹ thuật

Ứng dụng

• Mạch khuếch đại tín hiệu nhỏ (preamplifier, buffer)

• Mạch công tắc tương tự (analog switch)

• Mạch trộn tín hiệu (mixer) và dao động (oscillator)

• Mạch đầu vào có trở kháng cao trong thiết bị đo lường

• Thay thế cho các JFET như J111, J112, 2N5459 (nếu phù hợp thông số)

Kích thước (TO-92)
