K3505 2SK3505 Mosfet kênh N 14A 500V TO-220

Đặc trưng

• Chuyển đổi tốc độ cao
• Điện trở thấp
• Không có nguồn điện thứ cấp
• Công suất lái thấp chống tuyết lở

Ứng dụng

• Bộ điều chỉnh chuyển mạch
• UPS (Nguồn điện liên tục)
• Bộ chuyển đổi DC-DC

Mô tả

• Ký hiệu loại: 2SK3505
• Loại Transistor: MOSFET
• Loại kênh điều khiển: N -Channel
• Công suất tiêu tán tối đa (Pd): 60 W
• Điện áp nguồn xả tối đa |Vds|: 500 V
• Điện áp nguồn cổng tối đa |Vgs|: 30 V
• Dòng xả tối đa |Id|: 14 A
• Nhiệt độ tiếp giáp tối đa (Tj): 150 °C
• Thời gian tăng (tr): 16 nS
• Điện dung nguồn thoát nước (Cd): 160 pF
• Điện trở trạng thái nguồn thoát tối đa (Rds): 0,35 Ohm
• Đóng gói: TO-220F

Xem thêm: Các sản phẩm Mosfet khác

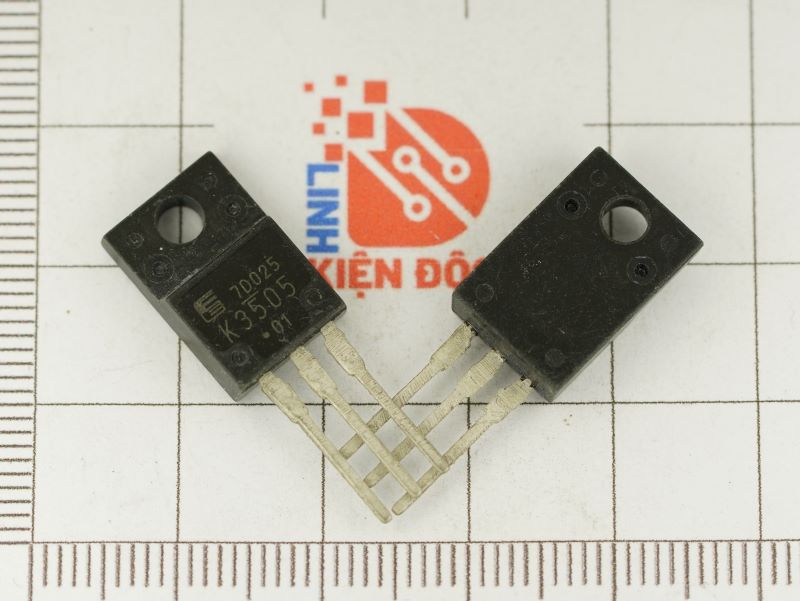

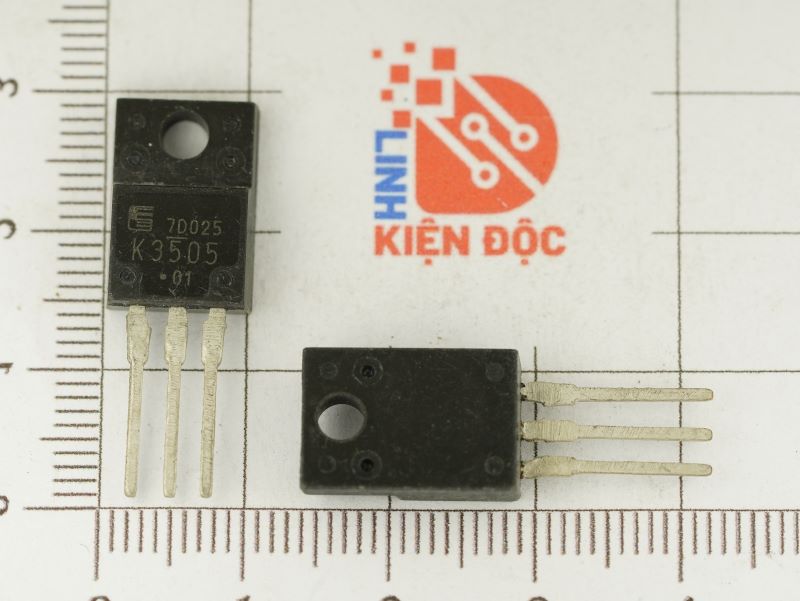

Hình ảnh sản phẩm

Thông số kỹ thuật của Mosfet K3505

Sơ đồ chân

Đặc tính điện từ của Mosfet K3505

Kích thước của Mosfet K3505

Datasheet K3505
