K559, 2SK559 Mosfet Kênh-N 450V/15A TO-3P

Giới thiệu về 2SK559

2SK559 là một MOSFET kênh-N được thiết kế để hoạt động trong các ứng dụng yêu cầu khả năng chịu đựng điện áp và dòng điện tương đối cao. Đây là một lựa chọn phổ biến cho các ứng dụng công suất cao như bộ nguồn cung cấp chuyển mạch và điều khiển động cơ.MOSFET 2SK559 là một linh kiện mạnh mẽ và hiệu quả, phù hợp cho nhiều ứng dụng công suất cao, từ điều khiển động cơ đến bộ nguồn cung cấp chuyển mạch và hệ thống biến tần.

Đặc trưng kỹ thuật

• Loại linh kiện: MOSFET Kênh-N (N-Channel).
• Điện áp tối đa giữa Drain-Source (V_DS): 450V.
  • Đây là điện áp tối đa mà MOSFET có thể chịu đựng giữa chân Drain và Source mà không bị hỏng.
• Dòng điện tối đa qua Drain (I_D): 15A.
  • Đây là dòng điện lớn nhất mà MOSFET có thể dẫn khi ở trạng thái bật (ON) mà không gây quá nhiệt hoặc hỏng hóc.
• Điện áp ngưỡng Gate-Source (V_GS(th)): Khoảng 3-5V.
  • Đây là điện áp tối thiểu giữa chân Gate và Source cần thiết để bắt đầu kích hoạt MOSFET (khi điện áp vượt ngưỡng này, MOSFET bắt đầu dẫn điện).
• Kháng trở trong trạng thái bật (R_DS(on)):
  • Giá trị R_DS(on): Thường ở mức thấp, vài mΩ khi MOSFET ở trạng thái bật với V_GS ở mức tối ưu (thường là 10V). Kháng trở thấp giúp giảm tổn thất công suất trong quá trình hoạt động.
• Tần số chuyển mạch:
  • MOSFET 2SK559 có khả năng chuyển mạch nhanh, phù hợp cho các ứng dụng yêu cầu tần số chuyển mạch cao, như trong các bộ nguồn chuyển mạch hoặc mạch điều khiển động cơ.
• Nhiệt độ hoạt động:
  • Nhiệt độ junction tối đa: 150°C. Đây là nhiệt độ tối đa mà MOSFET có thể hoạt động mà vẫn đảm bảo hiệu suất và tuổi thọ.
• Đóng gói (Package):
  • Kiểu đóng gói phổ biến: TO-3P hoặc TO-220, giúp tản nhiệt tốt và hỗ trợ các ứng dụng công suất cao.

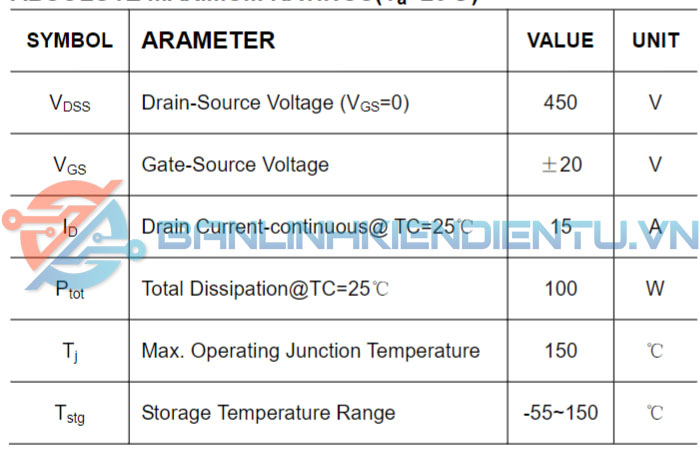

Thông số kỹ thuật

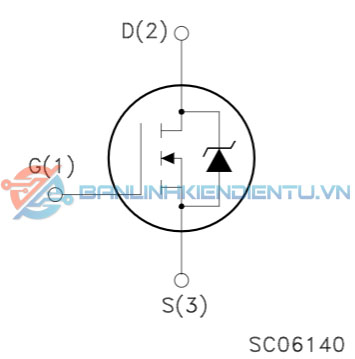

Sơ đồ cấu tạo

Ứng dụng

• Nguồn cung cấp chuyển mạch (SMPS):
  • 2SK559 được sử dụng trong các bộ nguồn chuyển mạch, nơi cần điều khiển điện áp và dòng điện với hiệu suất cao và tổn thất thấp.
• Điều khiển động cơ:
  • MOSFET này phù hợp cho các mạch điều khiển động cơ, đặc biệt là động cơ DC hoặc các tải cần dòng điện lớn.
• Biến tần (Inverter):
  • Trong các hệ thống biến tần, 2SK559 được sử dụng để chuyển đổi dòng điện DC sang AC với hiệu suất cao và độ tin cậy.
• Bộ khuếch đại công suất:
  • Được sử dụng trong các mạch khuếch đại công suất, nơi yêu cầu khả năng dẫn dòng lớn mà không gây biến dạng tín hiệu hoặc tổn thất lớn.

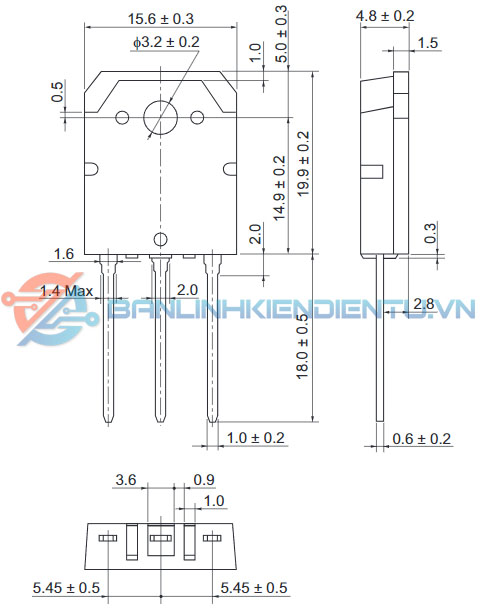

Kích thước 2SK559

Xem thêm: Các mã Mosfet khác

Datasheet 2SK559
