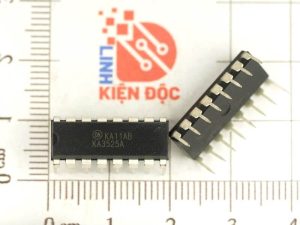

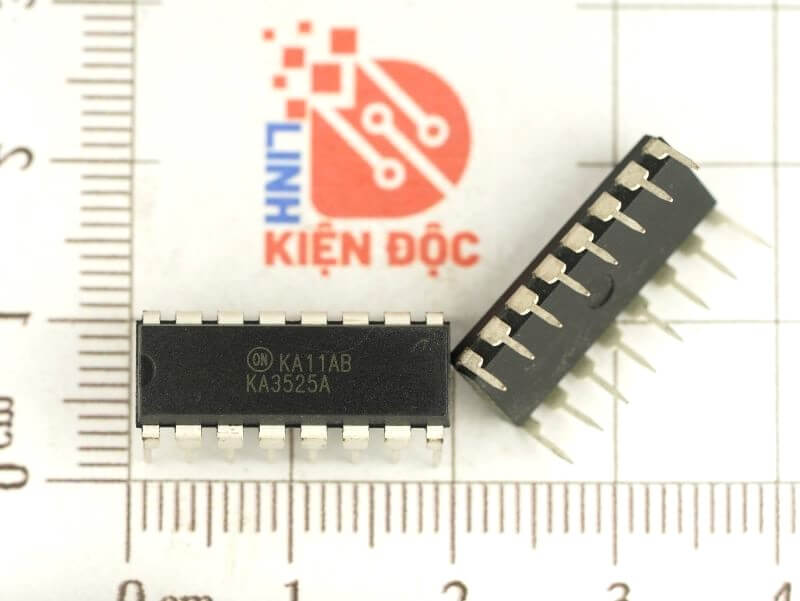

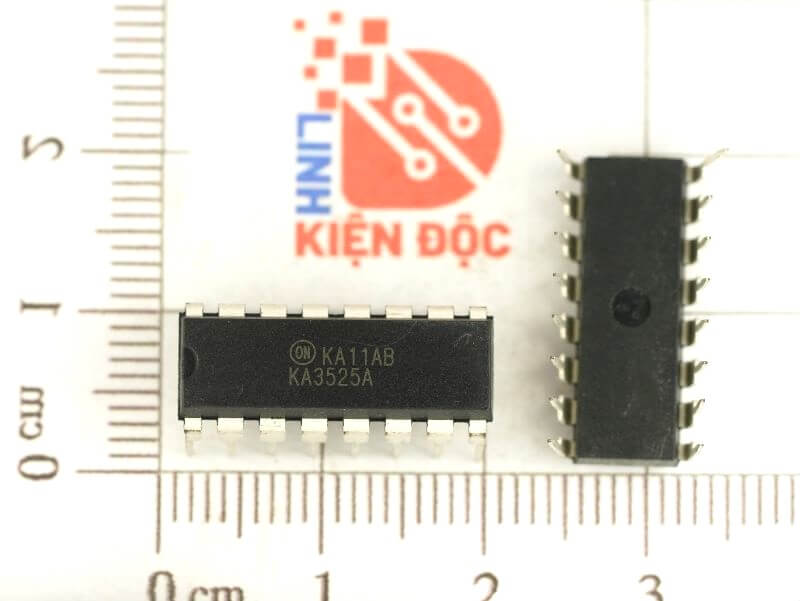

KA3525A, KA3525 IC Nguồn DIP-16

Giới thiệu về IC nguồn KA3525:

KA3525 là IC được sử dụng rộng rãi trong DC-DC chuyển đổi, biến tần DC-AC, hệ thống nhà UPS, biến tần năng lượng mặt trời, nguồn điện, bộ sạc pin và nhiều ứng dụng khác. IC KA3525 còn được sử dụng trong bất kỳ ứng dụng khác thực sự đòi hỏi sự kiểm soát PWM.

Banlinhkiendientu.com là đơn vị chuyên cung cấp IC KA3525 chính hãng của ON với số lượng lớn kèm theo chất lượng sản phẩm là tốt nhất trong tầm giá.

Thông số kỹ thuật của IC KA3525:

Xe thêm: Các mã IC nguồn khác

Sơ đồ chân và cấu tạo IC KA3525:

• Chân 1 đại diện cho chân đảo ngược và chân 2 đại diện cho chân không đảo.
• Nếu điện áp trên chân không đảo nhỏ hơn điện áp trên chân đảo thì chu kỳ làm việc tương ứng sẽ tăng.
• Chân 3 được sử dụng để đồng bộ hóa hai sóng trong khi Chân 4 là chân đầu ra của bộ dao động.
• Chân 5, 6 & 7 được kết hợp để điều chỉnh tần số của PWM.
• Chúng ta có thể điều khiển tần số của xung xung điện bằng cách điều khiển giá trị của điện trở phóng điện, tụ điện CT và điện trở RT.
• Chân 8 SS là chân khởi động mềm cho phép tín hiệu đầu ra sau một thời gian. Giá trị của điện dung liên quan trực tiếp đến thời gian khởi động mềm.
• Chân 9 được gọi là chân bù được sử dụng để ngăn sự dao động nhanh của tín hiệu điện áp đầu ra.
• Chân 10 được gọi là chân tắt máy. Nó tắt tín hiệu PWM khi dòng điện đạt đến giới hạn.
• Chân 11 và 14 được gọi là chân đầu ra được sử dụng để cung cấp đầu vào cho MOSFET. KA3525A tích hợp mạch điều khiển MOSFET tích hợp.
• Chân 13 và 15 được gọi là chân nguồn. Vc nên nằm trong khoảng 5-35 volt trong khi Vin nên nằm trong khoảng 8-35 volt.
• Chân 16 được gọi là chân tham chiếu dùng để điều chỉnh điện áp tham chiếu thông qua chân 1 hoặc 2.

Kích thước chân IC nguồn KA3525:

Datasheet của IC nguồn KA3525:
