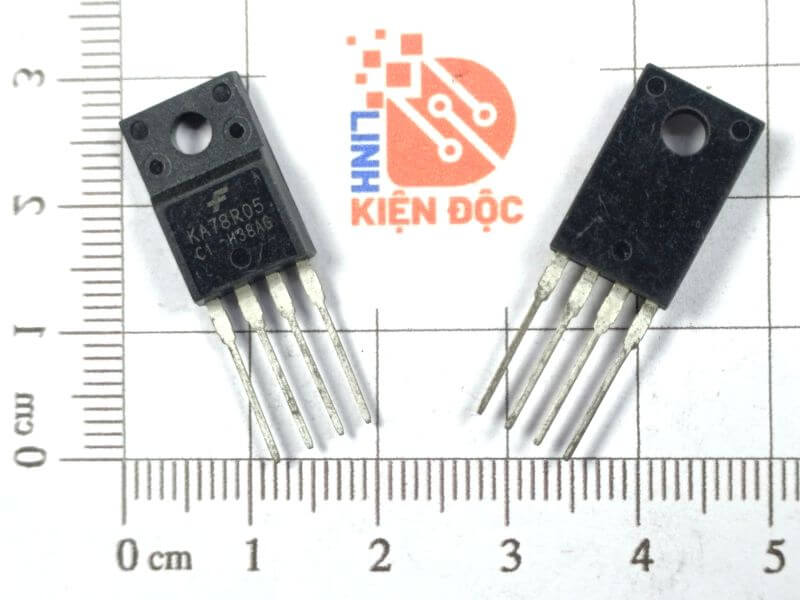

KA78R05 TO-220F-4L 5V/1A

Giới thiệu về KA78R05

KA78R05 là một bộ điều chỉnh điện áp tích hợp (Voltage Regulator) thuộc dòng KA78xx của hãng Sanken Electric. KA78R05 là một lựa chọn phổ biến và đáng tin cậy để cung cấp điện áp ổn định 5V cho các ứng dụng điện tử. Với dòng điện tối đa 1A và các tính năng bảo vệ tích hợp, nó phù hợp với các mạch điện tử cần nguồn điện ổn định và bảo vệ an toàn cho các thiết bị.

Đặc điểm nổi bật

• Điều chỉnh điện áp ổn định:
  KA78R05 cung cấp điện áp đầu ra ổn định 5V với dòng điện tối đa là 1A, rất phù hợp cho các thiết bị yêu cầu nguồn điện ổn định như vi điều khiển, mạch điện tử, v.v.
• Dễ dàng sử dụng:
  Đây là một bộ điều chỉnh điện áp tích hợp, dễ dàng lắp đặt vào mạch mà không cần các linh kiện bổ sung phức tạp. Nó có các tính năng bảo vệ ngắn mạch và quá nhiệt.
• Bảo vệ tích hợp:
  KA78R05 có các tính năng bảo vệ tích hợp như bảo vệ quá nhiệt, quá dòng, và ngắn mạch, giúp bảo vệ các thiết bị điện tử trong các tình huống khẩn cấp.
• Hiệu suất tốt với công suất tản nhiệt hợp lý:
  Với công suất tản nhiệt hợp lý, bộ điều chỉnh này có thể hoạt động trong các ứng dụng cần nguồn điện ổn định nhưng không tốn quá nhiều không gian.

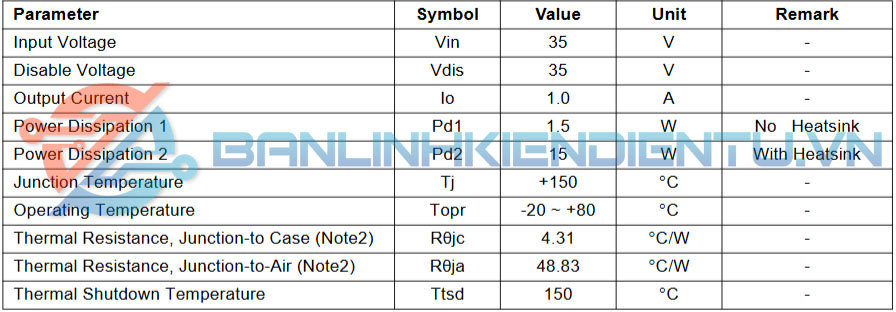

Thông số kỹ thuật KA78R05

• Loại điều chỉnh: Linear Regulator (Điều chỉnh điện áp tuyến tính)
• Điện áp đầu vào: 7V đến 35V (tùy vào tải và dòng điện)
• Điện áp đầu ra: 5V (±2%)
• Dòng điện đầu ra tối đa: 1A (Đầu ra ổn định tại 1A)
• Công suất tiêu thụ: Khoảng 5W (tuỳ thuộc vào điện áp đầu vào và dòng điện đầu ra)
• Nhiệt độ hoạt động: -25°C đến 125°C (Nhiệt độ môi trường)

Ứng dụng KA78R05

• Nguồn cấp cho vi điều khiển và mạch số:
  Ka78R05 là lựa chọn phổ biến để cung cấp nguồn 5V cho các vi điều khiển, các bộ vi xử lý, và các mạch điện tử khác yêu cầu nguồn điện ổn định.
• Nguồn cấp cho các thiết bị di động và thiết bị đeo:
  Sử dụng trong các thiết bị điện tử nhỏ gọn như đồng hồ thông minh, thiết bị di động, và các thiết bị đeo tay khác cần nguồn điện ổn định.
• Ứng dụng trong các hệ thống âm thanh và viễn thông:
  KA78R05 cung cấp một nguồn điện ổn định cho các thiết bị âm thanh và viễn thông cần sử dụng điện áp 5V.
• Các mạch điều khiển và cảm biến:
  Cung cấp điện áp ổn định cho các mạch cảm biến, mạch điều khiển trong các ứng dụng tự động hóa.

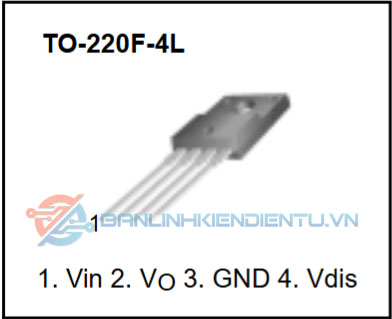

Sơ đồ chân KA78R05

Kích thước KA78R05

Datasheet KA78R05
