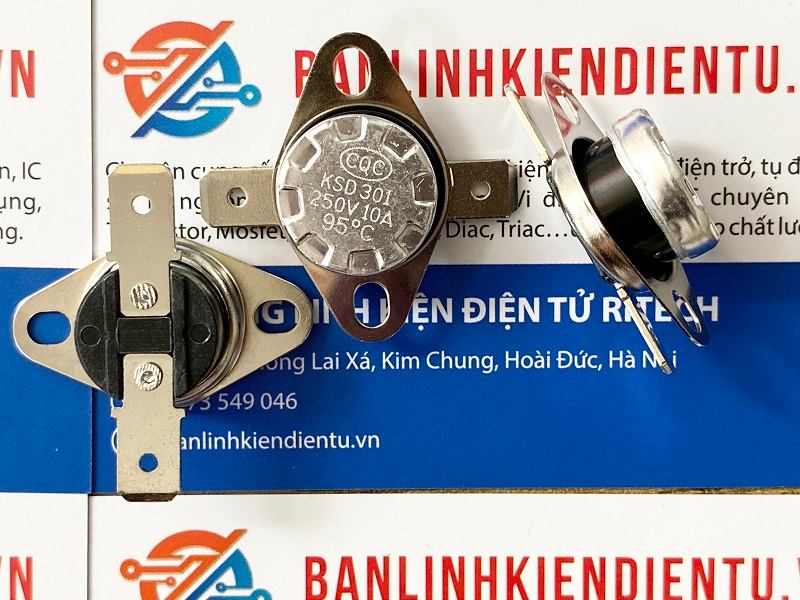

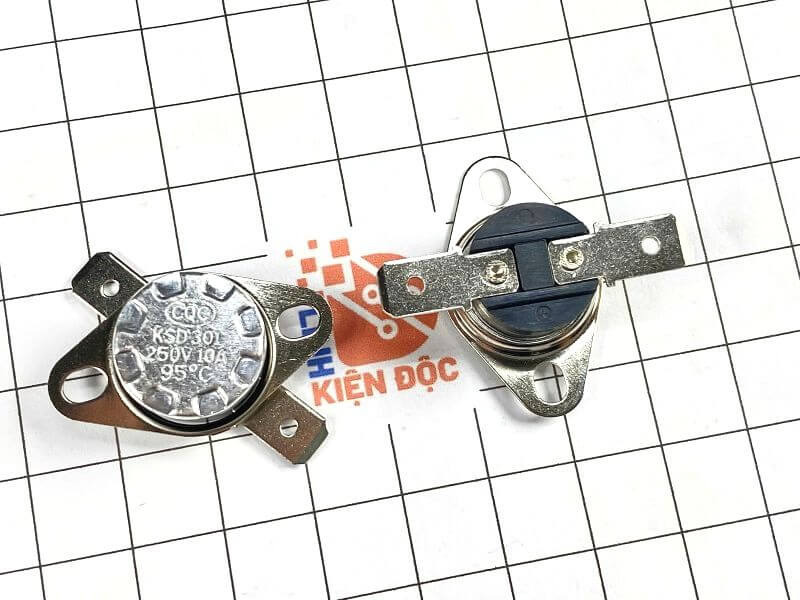

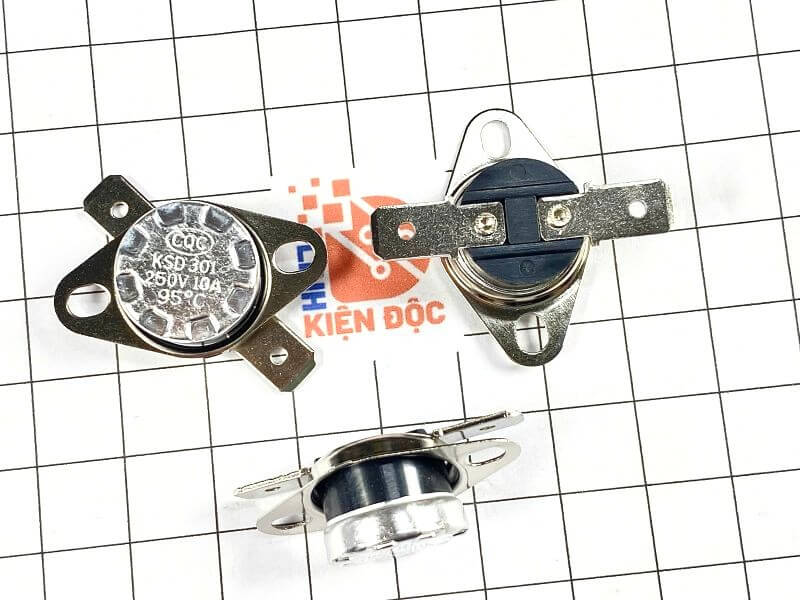

Relay nhiệt KSD301 95 độ 10A 250V thường đóng

Giới thiệu về KSD301 95°C

KSD301 là một loại nhiệt độ bảo vệ (thermostat) thường được sử dụng để bảo vệ các thiết bị điện khỏi quá nhiệt. Đây là một thiết bị điện tử cơ bản nhưng cực kỳ quan trọng, có khả năng ngắt mạch điện khi nhiệt độ vượt quá một ngưỡng định sẵn. KSD301 hoạt động bằng cách sử dụng một bimetal disc (đĩa lưỡng kim) để cảm nhận nhiệt độ. Khi nhiệt độ vượt quá ngưỡng cài đặt, đĩa này sẽ uốn cong, làm ngắt tiếp điểm điện và cắt nguồn điện tới thiết bị, giúp ngăn ngừa nguy cơ quá nhiệt và hỏa hoạn. KSD301 thường được sử dụng trong các thiết bị gia dụng như nồi cơm điện, ấm đun nước, máy pha cà phê, và nhiều thiết bị khác để ngăn chặn hư hỏng do nhiệt độ quá cao.

Đặc trưng kỹ thuật KSD301 95°C

• Xếp hạng điện: 10A 250V AC (Tải điện trở)
• Nhiệt độ hoạt động: 95°C
• Chênh lệch:10~30K (Tiêu chuẩn 15K)
• Dung sai nhiệt độ:Nhiệt độ hoạt động 3K 5K Nhiệt
• Độ bền:220°CTối đa (PPS)
• Điện trở mạch:50mΩ Tối đa
• Điện trở cách điện:100MΩ Tối thiểu tại DC500V
• Độ bền điện môi AC 1000V trong một phút hoặc AC 1800V trong một giây.
• Tuổi thọ hoạt động:100000 chu kỳ (16A 125V/10A 250V AC)

Thông số kỹ thuật KSD301 95°C

• Nhiệt Độ Hoạt Động (Operating Temperature):
  • KSD301 được thiết kế với nhiều ngưỡng nhiệt độ khác nhau, thường từ 40°C đến 150°C, tùy thuộc vào yêu cầu ứng dụng cụ thể. Ngưỡng nhiệt độ này thường được cố định và không thể điều chỉnh.
• Điện Áp và Dòng Điện Tải Tối Đa:
  • 250VAC/10A hoặc 125VAC/15A: KSD301 có thể chịu được dòng điện và điện áp khá cao, phù hợp cho nhiều loại thiết bị gia dụng.
• Cấu Hình Tiếp Điểm:
  • SPST (Single Pole Single Throw): KSD301 thường có cấu hình tiếp điểm đơn giản với một tiếp điểm đóng/mở (NO hoặc NC). Loại tiếp điểm này giúp thiết bị có thể dễ dàng ngắt kết nối khi nhiệt độ vượt quá ngưỡng cho phép.
• Chất Liệu:
  • Vỏ bọc: Thường được làm từ nhựa hoặc kim loại chịu nhiệt để bảo vệ các bộ phận bên trong.
  • Đĩa lưỡng kim: Làm từ hai kim loại khác nhau, mỗi kim loại có hệ số giãn nở nhiệt khác nhau, giúp đĩa uốn cong khi nhiệt độ thay đổi.
• Cơ Chế Tự Phục Hồi:
  • Một số phiên bản của KSD301 có thể tự động reset khi nhiệt độ giảm xuống dưới ngưỡng cài đặt, trong khi các phiên bản khác có thể yêu cầu reset thủ công.

Loại khung và định hướng đầu cuối

Kích thước KSD301 95°C
