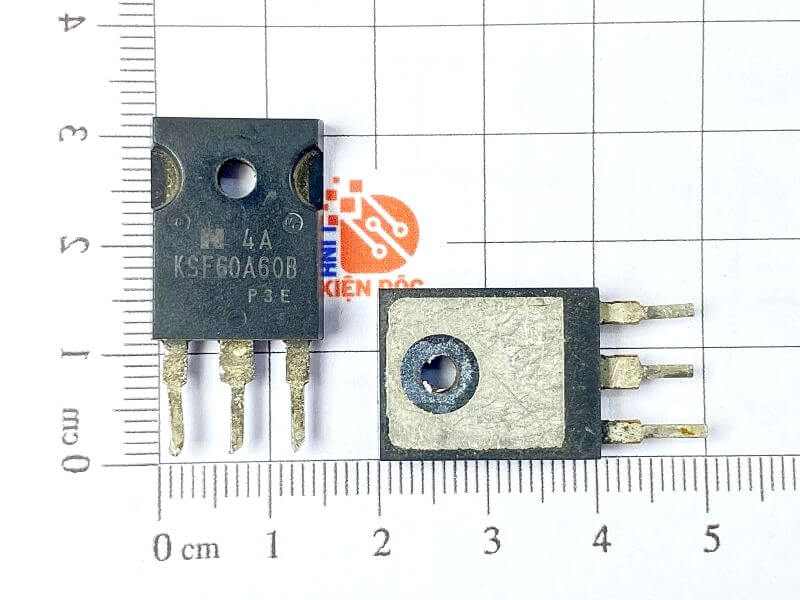

KSF60A60B TO-247 600V 60A Diode chỉnh lưu (Tháo máy)

1. Giới thiệu

KSF60A60B-TO-247 là diode chỉnh lưu công suất cao, chuyên dùng trong các mạch nguồn, bộ biến đổi và ứng dụng công nghiệp yêu cầu khả năng chịu dòng lớn và điện áp cao. Với điện áp chịu ngược tối đa 600V và dòng dẫn 60A, linh kiện này phù hợp cho các bộ chỉnh lưu AC–DC, nguồn xung và hệ thống inverter.

2. Đặc điểm

Diode KSF60A60B có đặc tính phục hồi ngược nhanh (fast recovery), giảm thiểu tổn hao công suất và nhiễu trong quá trình chuyển mạch. Vỏ TO-247 (TO-3P) bằng nhựa chịu nhiệt, chân cắm qua lỗ (through-hole), thân vỏ nối với cực cathode, dễ dàng gắn trên tản nhiệt để nâng cao khả năng làm việc ổn định. Linh kiện có độ bền cao, dải nhiệt độ hoạt động rộng từ -40°C đến +150°C, đáp ứng tốt các môi trường công nghiệp khắc nghiệt.

3. Thông số kỹ thuật

• Loại: Diode chỉnh lưu công suất

• Điện áp ngược cực đại (VRRM): 600V

• Dòng dẫn liên tục tối đa (IF): 60A

• Dòng xung cực đại (IFSM): 600A

• Điện áp rơi thuận (VF): khoảng 1.7V

• Thời gian phục hồi ngược (trr): ~75ns

• Nhiệt độ làm việc: -40°C đến +150°C

• Đóng gói: TO-247 (TO-3P), chân through-hole

4. Kích thước chân

5. Ứng dụng

KSF60A60B được sử dụng trong nhiều thiết bị điện tử công suất lớn như: bộ chỉnh lưu cầu trong nguồn công nghiệp, bộ biến tần, UPS, nguồn xung (SMPS), sạc công nghiệp, mạch hàn điện tử, điều khiển động cơ và các hệ thống cần chuyển mạch nhanh, dòng lớn và hiệu suất cao.
