LA4625 IC Khuếch Đại Âm Thanh

Giới thiệu về IC LA4625

LA4625 là bộ khuếch đại công suất âm thanh BTL 2 kênh đa năng được cung cấp trong một gói thu nhỏ. Nó được thiết kế để có chất lượng âm thanh tốt nhất có thể và có tần số giảm băng tần thấp mở rộng được cung cấp bởi mạch NF mới phát triển không yêu cầu tụ điện bên ngoài. Hơn nữa, nhiễu xuyên âm, có thể gây ra tình trạng nhiễu trong đầu ra âm thanh, đã được giảm đáng kể nhờ cả cải tiến về mạch và kiểu dây. Do đó, bộ khuếch đại này có thể cung cấp âm trầm mạnh mẽ và âm cao rõ ràng. Lưu ý rằng thiết bị này tương thích với chân cắm với LA4628 20W × 2 kênh và cho phép các sản phẩm cuối cùng được phân biệt theo định mức công suất của chúng để chia sẻ cùng một bảng mạch in.

Đặc trưng kỹ thuật

• Tổng công suất: 13,5 W + 13,5 W (ở VCC = 12 V, RL = 4 Ω, THD = 10%)
• Dữ liệu tham chiếu PMPO: 115 W ×2 (VCC = 20 V, RL = 4 Ω)
• Thiết kế có độ trung thực cao (fL < 10 Hz, fH = 130 kHz)
• Mức nhiễu xung cực thấp
• Có thể thiết lập thời gian khởi động bộ khuếch đại tùy ý bằng các thành phần bên ngoài.
• Đầy đủ các mạch bảo vệ tích hợp (bao gồm các mạch bảo vệ chống đoản mạch tới VCC, đoản mạch xuống đất, đoản mạch tải, quá điện áp và nhiệt độ quá cao)

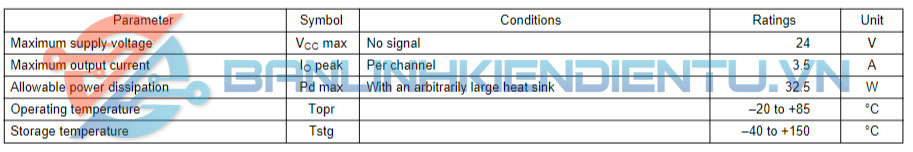

Thông số kỹ thuật

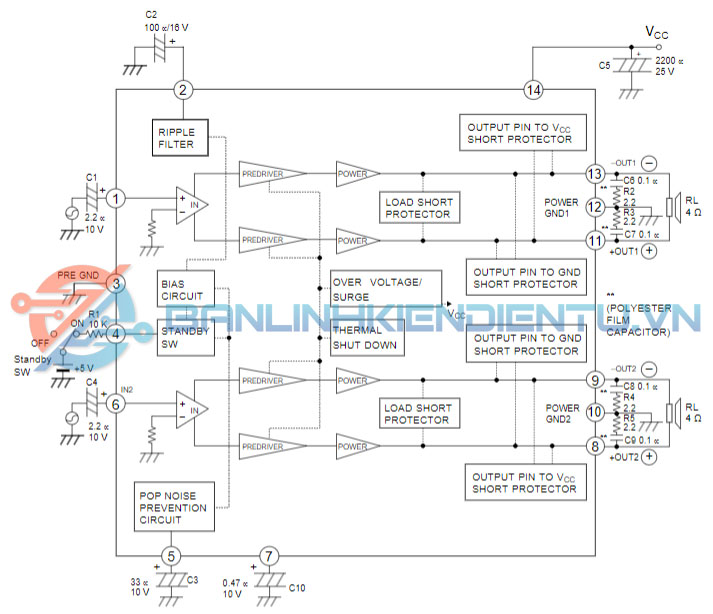

Sơ đồ khối

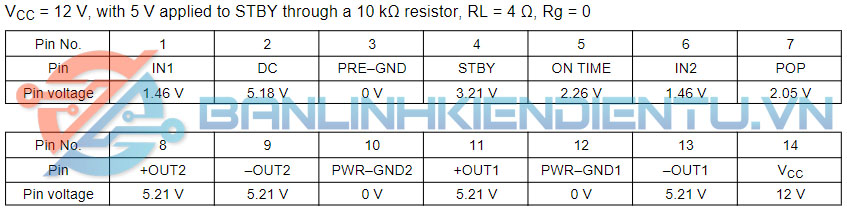

Điện áp các chân

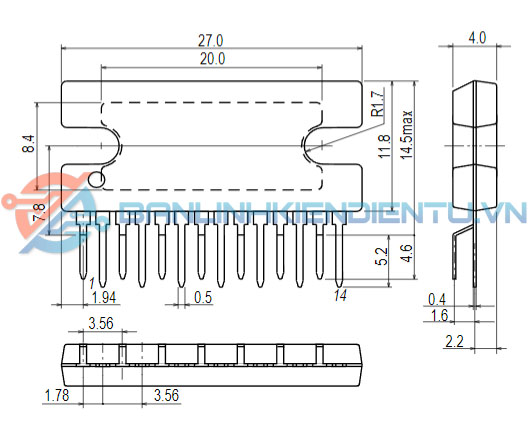

Kích thước IC LA4625

Xem thêm: Nhiều sản phẩm IC chuyên dụng khác

Datasheet LA4625
