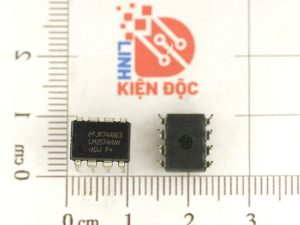

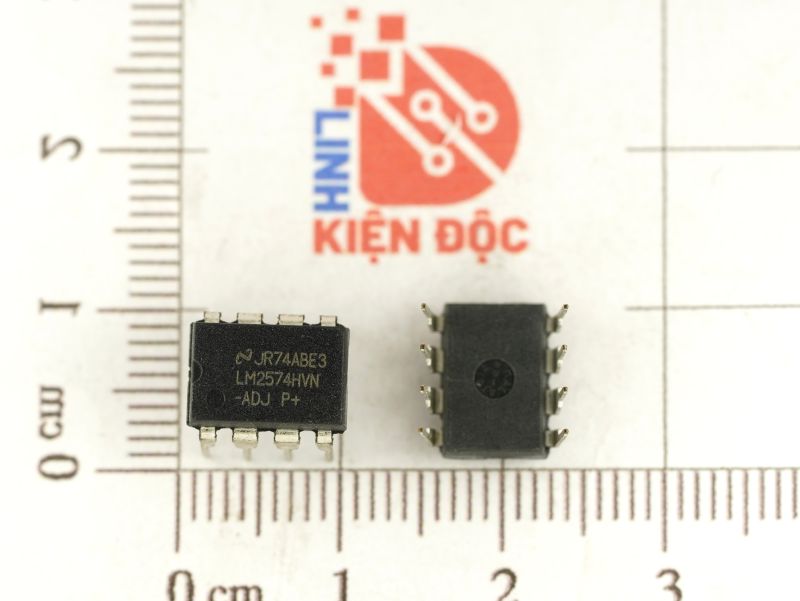

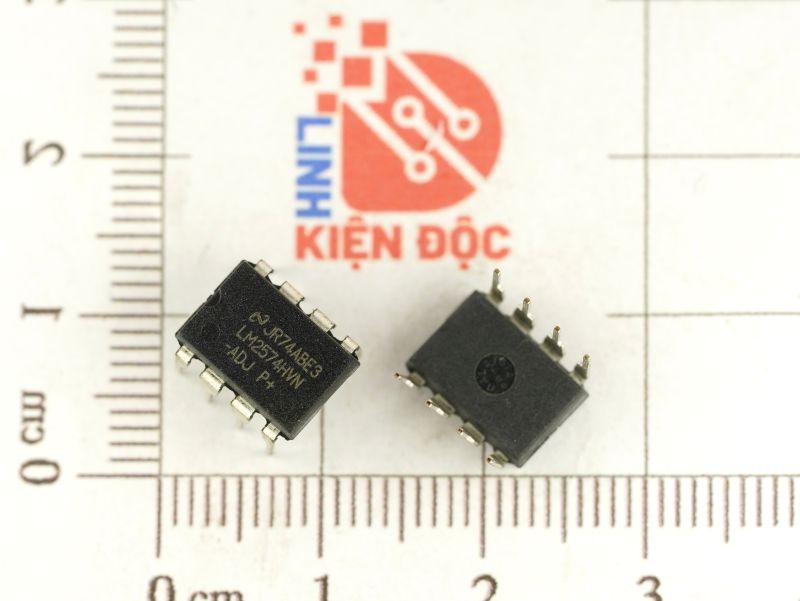

LM2574HVN-ADJ, LM2574 IC DIP-8

Giới thiệu về IC LM2574

LM2574 là mạch tích hợp nguyên khối cung cấp tất cả các chức năng hoạt động cho bộ điều chỉnh chuyển mạch hạ áp (buck), có khả năng điều khiển tải 0,5A với khả năng điều chỉnh tải và đường dây tuyệt vời. Các thiết bị này có sẵn ở điện áp đầu ra cố định là 3,3V, 5V, 12V, 15V và phiên bản đầu ra có thể điều chỉnh. Chỉ cần một số lượng tối thiểu các thành phần bên ngoài, các bộ điều chỉnh này dễ sử dụng và bao gồm bộ bù tần số bên trong và bộ dao động tần số cố định.

LM2574 cung cấp giải pháp thay thế hiệu suất cao cho các bộ điều chỉnh tuyến tính ba đầu cuối phổ biến. Do hiệu suất cao, các đường đồng trên bảng mạch in thường là bộ tản nhiệt duy nhất cần thiết. Một loạt các cuộn cảm tiêu chuẩn được tối ưu hóa để sử dụng với LM2574 có sẵn từ một số nhà sản xuất khác nhau. Tính năng này đơn giản hóa đáng kể thiết kế của nguồn điện chế độ chuyển mạch. Các tính năng khác bao gồm dung sai ± 4% được đảm bảo đối với điện áp đầu ra trong phạm vi điện áp đầu vào và điều kiện tải đầu ra được chỉ định và ± 10% đối với tần số dao động. Tắt máy bên ngoài được bao gồm, có dòng điện chờ 50 μA (điển hình). Công tắc đầu ra bao gồm giới hạn dòng điện theo từng chu kỳ, cũng như tắt máy nhiệt để bảo vệ hoàn toàn trong điều kiện lỗi.

Đặc trưng kỹ thuật LM2574

• 3.3V, 5V, 12V, 15V và các phiên bản đầu ra có thể điều chỉnh
• Phạm vi điện áp đầu ra phiên bản có thể điều chỉnh, 1.23V đến 37V (57V cho phiên bản HV) ±4% tối đa trên đường dây và điều kiện tải.
• Dòng điện đầu ra được đảm bảo 0.5A
• Phạm vi điện áp đầu vào rộng, 40V, lên đến 60V cho phiên bản HV
• Chỉ yêu cầu 4 thành phần bên ngoài
• Bộ dao động bên trong tần số cố định 52 kHz
• Khả năng tắt TTL, chế độ chờ công suất thấp
• Hiệu suất cao
• Sử dụng cuộn cảm tiêu chuẩn có sẵn
• Tắt nhiệt và bảo vệ giới hạn dòng điện

Thông số kỹ thuật LM2574

Mã sản phẩm: LM2574N-ADJ

Loại linh kiện: IC nguồn

Kiểu chân: DIP-8

Sơ đồ chân LM2574

Kích thước IC LM2574

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Datasheet LM2574
