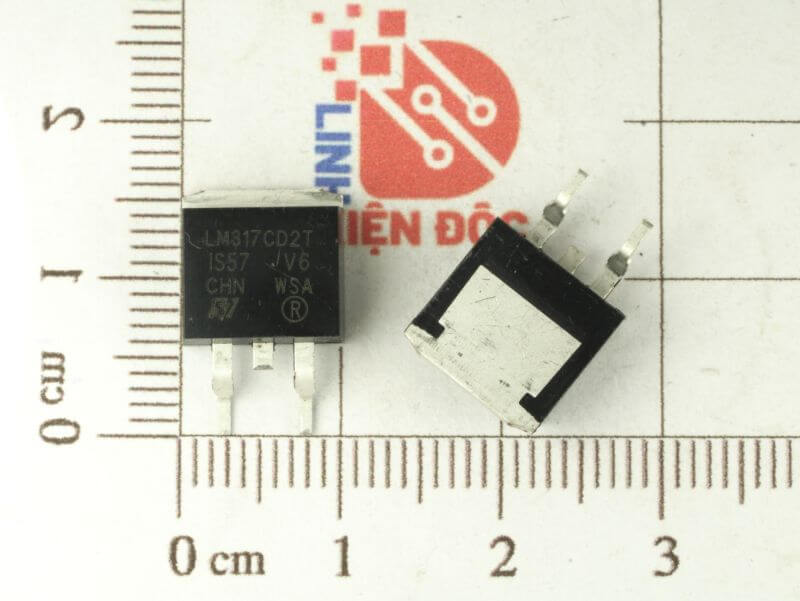

LM317CD2T IC nguồn TO-263

Giới thiệu chung

LM317CD2T là một IC ổn áp tuyến tính điều chỉnh được, thuộc dòng LM317 nổi tiếng, được đóng gói theo chuẩn TO-263 (hay D2PAK – dạng dán SMD công suất). IC này có khả năng cung cấp điện áp ngõ ra điều chỉnh được từ khoảng 1,25V đến 37V với dòng tải tối đa lên đến 1,5A (tùy điều kiện tản nhiệt). LM317CD2T thường được sử dụng để tạo ra nguồn DC ổn định từ nguồn DC cao hơn, với ưu điểm dễ sử dụng và độ tin cậy cao.

Đặc điểm

• IC ổn áp tuyến tính 3 chân, điều chỉnh được.

• Dạng SMD công suất cao, dễ lắp trên mạch in.

• Điện áp ra điều chỉnh liên tục bằng biến trở hoặc bộ chia điện trở.

• Khả năng bảo vệ quá nhiệt và quá dòng tích hợp sẵn.

• Hoạt động ổn định với tụ lọc ở ngõ vào và ngõ ra.

Cấu tạo

• Chân 1 (Adj): Chân điều chỉnh điện áp ra thông qua điện trở/biến trở.

• Chân 2 (Out): Ngõ ra điện áp ổn định.

• Chân 3 (In): Ngõ vào điện áp (cao hơn điện áp mong muốn).

• Bên trong gồm mạch so sánh điện áp tham chiếu 1,25V, bộ khuếch đại công suất và các mạch bảo vệ tích hợp.

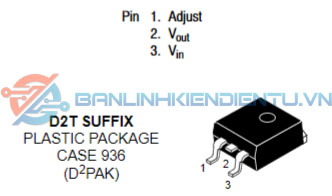

Sơ đồ chân

Ứng dụng

• Nguồn cấp điều chỉnh cho thiết bị điện tử.

• Bộ sạc pin (khi kết hợp thêm mạch giới hạn dòng).

• Nguồn thí nghiệm với điện áp điều chỉnh.

• Các mạch nguồn trong máy đo, thiết bị công nghiệp và dân dụng.

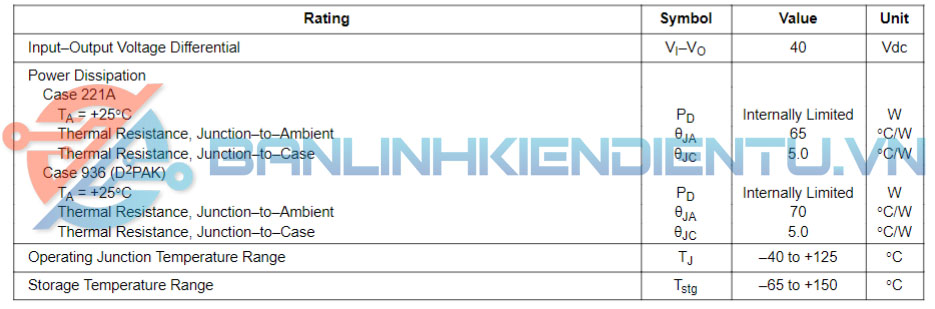

Thông số kỹ thuật

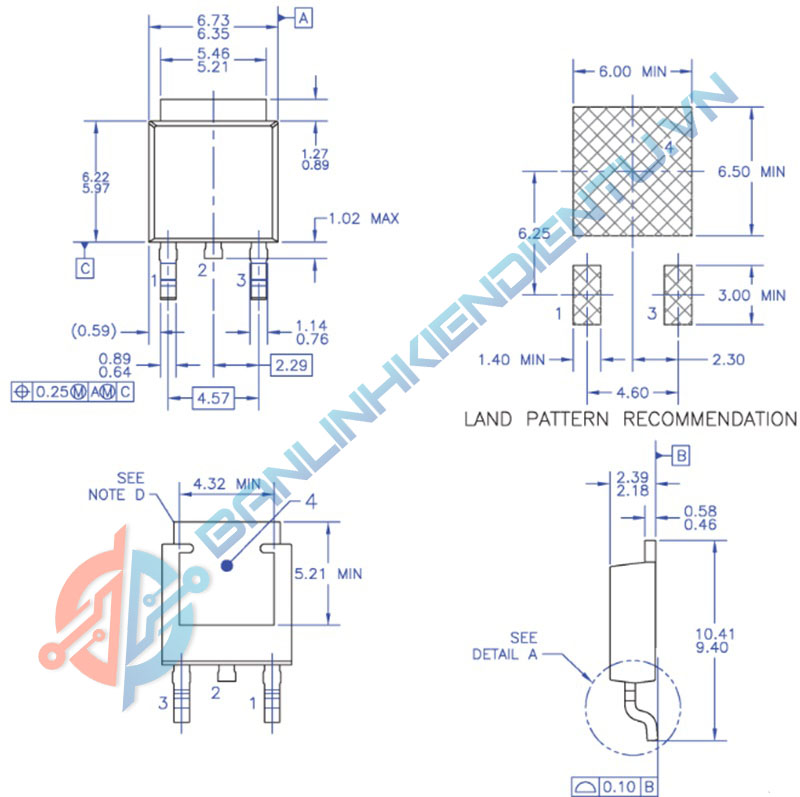

Kích thước

Datasheet LM317D2T
