Giới thiệu chung

LM338K là một IC ổn áp tuyến tính loại Adjustable Regulator. Nó có khả năng cung cấp dòng tải lên đến 5A với dải điện áp đầu ra có thể điều chỉnh từ 1,2V đến 32V. LM338K thường được đóng gói trong dạng TO-3 (kim loại), có khả năng tản nhiệt tốt, thích hợp cho các mạch nguồn công suất trung bình đến cao.

Đặc điểm

• Dòng tải tối đa: 5A liên tục.

• Điện áp đầu ra: có thể điều chỉnh (1,2V ~ 32V).

• Bảo vệ quá nhiệt và quá dòng tích hợp sẵn.

• Độ ổn định cao, ripple thấp.

• Khả năng tản nhiệt tốt khi dùng với heatsink (do vỏ TO-3 kim loại).

• Có thể kết hợp với tụ lọc để cải thiện khả năng đáp ứng tải.

Cấu tạo

• Bên trong LM338K là một mạch tích hợp gồm:

  • Bộ tham chiếu điện áp chính xác.

  • Bộ khuếch đại lỗi để điều khiển transistor công suất bên trong.

  • Transistor công suất chịu dòng cao.

  • Mạch bảo vệ quá nhiệt, ngắn mạch và giới hạn dòng.

• Vỏ TO-3 bằng kim loại giúp tản nhiệt trực tiếp ra môi trường hoặc qua tản nhiệt ngoài.

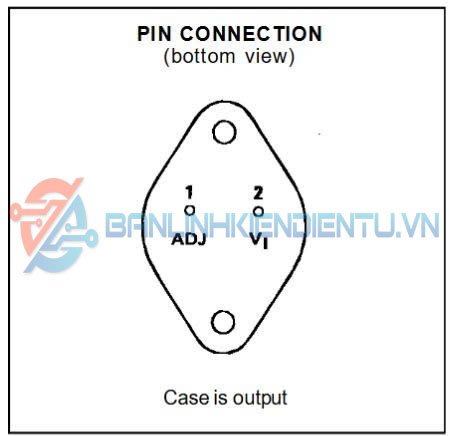

Sơ đồ chân

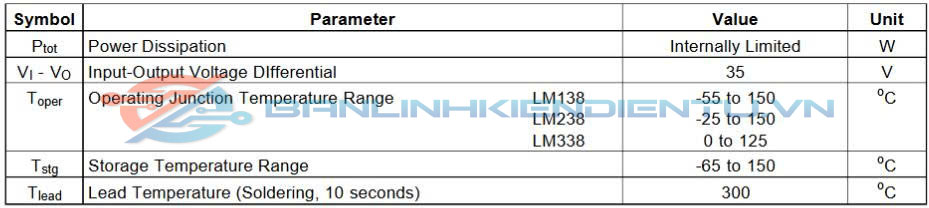

Thông số kỹ thuật

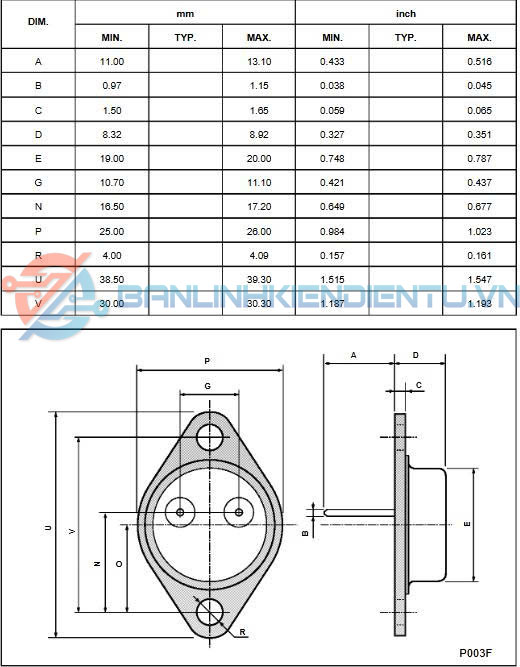

Kích thước

Ứng dụng

• Bộ nguồn DC có thể điều chỉnh điện áp.

• Nguồn sạc ắc quy, pin Lithium, NiMH.

• Nguồn cấp cho mạch công suất cao (ampli, CNC, motor nhỏ).

• Ổn áp trong thiết bị thí nghiệm và DIY.

• Các mạch nguồn cần dòng lớn và độ ổn định cao.

Datasheet
