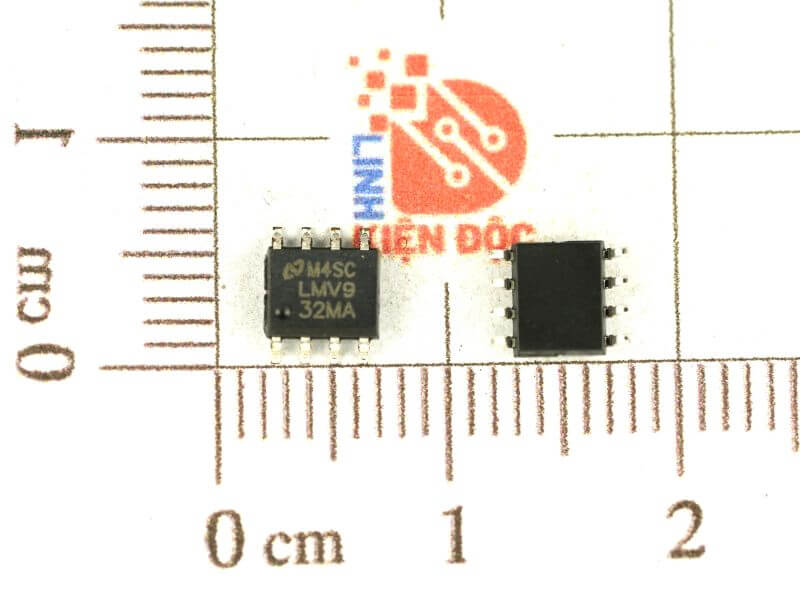

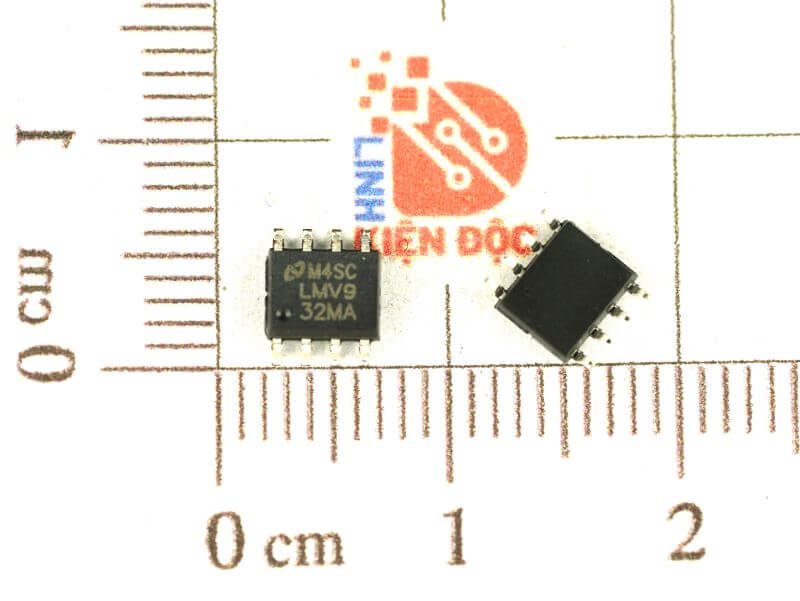

LMV932MA IC Op-Amp SOP-8

Giới thiệu chung về LMV932MA

LMV932MA là một IC khuếch đại thuật toán (op-amp) hai kênh thuộc dòng LMV93x-N. Được thiết kế với công nghệ CMOS, LMV932MA hoạt động ở điện áp thấp, tiêu thụ năng lượng thấp và hỗ trợ đầu vào/đầu ra rail-to-rail, phù hợp cho các ứng dụng di động và thiết bị tiêu thụ điện năng thấp.

Đặc điểm nổi bật:

• Rail-to-Rail Input và Output: Cho phép tín hiệu đầu vào và đầu ra dao động gần sát với mức điện áp nguồn, tối ưu hóa dải động của tín hiệu.

• Điện áp hoạt động thấp: Hoạt động ổn định trong dải điện áp từ 1.8V đến 5.5V, phù hợp với các hệ thống sử dụng pin hoặc nguồn điện thấp.

• Tiêu thụ dòng thấp: Chỉ tiêu thụ khoảng 116 µA mỗi kênh, giúp tiết kiệm năng lượng trong các ứng dụng di động.

• Độ lợi băng thông (Gain Bandwidth Product): Đạt 1.5 MHz, đủ cho nhiều ứng dụng khuếch đại tín hiệu tần số thấp đến trung bình.

• Slew Rate: Tốc độ chuyển đổi tín hiệu là 0.42 V/µs, phù hợp với các ứng dụng yêu cầu tốc độ phản hồi vừa phải.

• Độ lệch điện áp đầu vào thấp: Chỉ khoảng 1 mV, đảm bảo độ chính xác cao trong khuếch đại tín hiệu.

• Nhiệt độ hoạt động rộng: Từ -40°C đến +125°C, phù hợp với nhiều môi trường làm việc khác nhau

Cấu tạo:

• Bao vỏ: SOP-8 (Small Outline Package 8 chân), phù hợp cho gắn bề mặt (SMD).

• Số kênh khuếch đại: 2 kênh độc lập, cho phép khuếch đại hai tín hiệu riêng biệt trong cùng một IC.

• Cấu trúc bên trong: Sử dụng công nghệ CMOS với thiết kế rail-to-rail, tối ưu hóa hiệu suất và tiết kiệm năng lượng.

Ứng dụng:

• Thiết bị di động và cầm tay: Điện thoại, máy tính bảng, thiết bị đeo thông minh.

• Hệ thống giám sát sức khỏe: Máy đo nhịp tim, thiết bị theo dõi sức khỏe cá nhân.

• Thiết bị tiêu dùng: Máy ảnh kỹ thuật số, máy nghe nhạc, thiết bị gia dụng thông minh.

• Hệ thống pin và năng lượng: Giám sát pin, hệ thống quản lý năng lượng trong các thiết bị sử dụng pin.

• Ứng dụng công nghiệp: Cảm biến, hệ thống điều khiển, thiết bị đo lường.

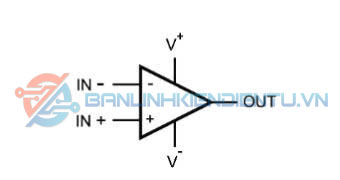

Sơ đồ khối LMV932MA

Sơ đồ cấu tạo LMV932MA

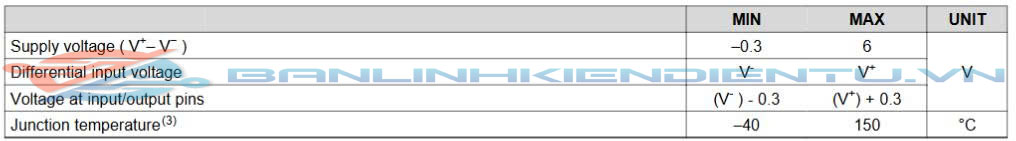

Thông số kỹ thuật:

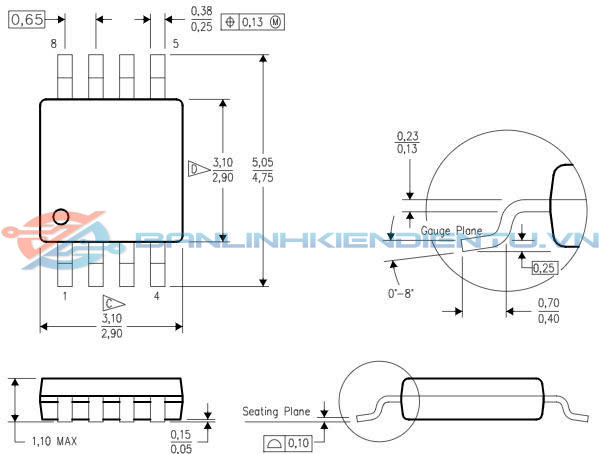

Kích thước LMV932MA

Datasheet LMV932MA
