IC LTC1625 LINEAR chuyên dụng SOP8

banlinhkiendientu.com là đơn vị chuyên cung cấp IC LTC1625CS với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.

Giới thiệu LTC1625CS

• LTC® 1625 là chuyển mạch bước xuống đồng bộ bộ điều chỉnh điều khiển nguồn N-Channel bên ngoài MOSFET sử dụng một số thành phần bên ngoài. Chế độ hiện hành điều khiển bằng cảm biến MOSFET VDS giúp loại bỏ sự cần thiết một điện trở có ý nghĩa và cải thiện hiệu quả.
• Tần số của một bộ dao động nội bộ 150kHz danh nghĩa có thể được đồng bộ hóa với đồng hồ bên ngoài trên dải tần 1,5: 1. Hoạt động Burst ModeTM ở dòng tải thấp giúp giảm tổn thất chuyển mạch và hoạt động sụt giảm thấp giúp kéo dài thời gian hoạt động trong các hệ thống chạy bằng pin.
• Một chốt điều khiển chế độ liên tục cưỡng bức có thể hỗ trợ cuộn thứ cấp điều chỉnh bằng cách vô hiệu hóa hoạt động Chế độ Burst khi đầu ra chính được tải nhẹ. Bảo vệ lỗi được cung cấp bằng cách giới hạn dòng điện gập lại và một bộ so sánh quá áp đầu ra. Một tụ điện bên ngoài được gắn vào chân RUN/SS giúp khởi động mềm khả năng sắp xếp trình tự cung ứng. Phạm vi cung cấp rộng cho phép hoạt động từ 3,7V (3,9V cho LTC1625I) đến 36V ở đầu vào và 1,19V đến VIN ở đầu ra.

Mô tả LTC1625CS

• Phạm vi VIN rộng: 3,7V đến 36V
• Phạm vi VOUT rộng: 1,19V đến VIN
• ±1% 1.19V Tham khảo
• Lập trình tần số cố định với khóa tiêm
• Hoạt động ngừng hoạt động ở mức rất thấp: Chu kỳ hoạt động 99%
• Chốt điều khiển chế độ liên tục cưỡng bức
• Khởi động mềm có thể lập trình tùy chọn
• Pin Điện áp đầu ra có thể lựa chọn
• Giới hạn hiện tại khi gập lại
• Bảo vệ quá áp đầu ra
• Tắt nguồn vi mạch được điều khiển bằng logic: IQ < 30µA
• Có sẵn trong các gói SSOP và SO hẹp 16 đầu dây

Xem thêm: Các sản phẩm IC khác

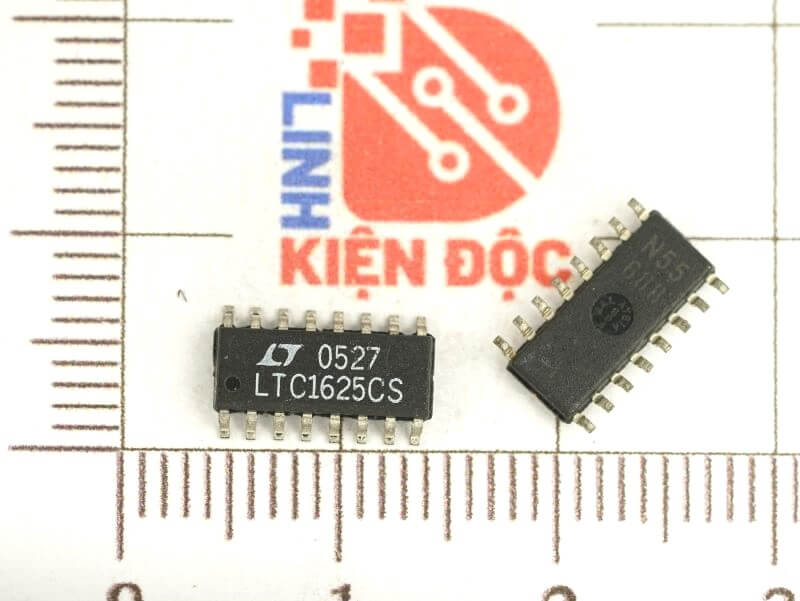

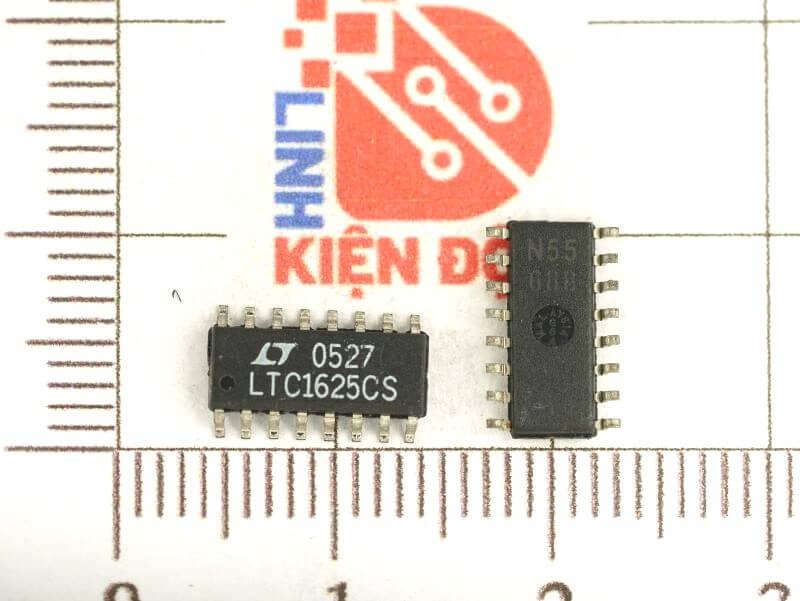

Hình ảnh thực tế LTC1625CS

Thông số kỹ thuật IC LTC1625CS

Sơ đồ cấu tạo của IC LTC1625CS

Kích thước của IC LTC1625CS

Datasheet LTC1625CS
