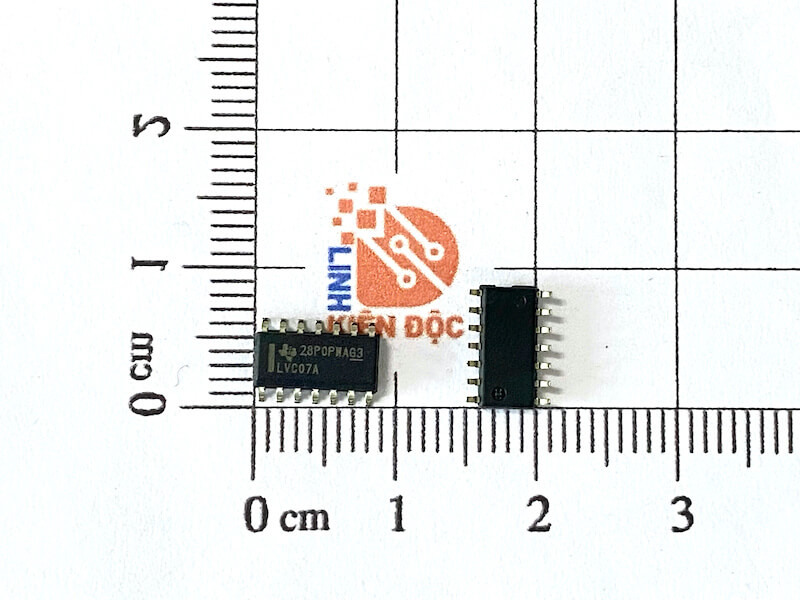

LVC07A SN74LVC07ADR IC logic SOP-14

Giới thiệu chung

LVC07A  là một IC logic gồm sáu bộ đệm không đảo (hex buffer) với ngõ ra dạng open-drain, thuộc dòng CMOS điện áp thấp (Low-Voltage CMOS). IC này được thiết kế để hoạt động trong dải điện áp rộng và có thể giao tiếp với nhiều chuẩn mức logic khác nhau, thích hợp cho các ứng dụng yêu cầu tốc độ cao và tiêu thụ điện năng thấp.

Đặc điểm

• Gồm 6 bộ đệm logic không đảo với ngõ ra open-drain độc lập.

• Tốc độ chuyển mạch cao, đáp ứng nhanh.

• Tiêu thụ công suất thấp nhờ công nghệ CMOS tiên tiến.

• Có khả năng giao tiếp với các mức logic 1.8V, 3.3V và 5V.

• Ngõ ra open-drain hỗ trợ nối dây OR (wired-AND), thích hợp cho các bus tín hiệu chung.

• Bảo vệ ESD tốt, chống nhiễu hiệu quả.

• Khả năng chịu dòng cao hơn so với các cổng CMOS thông thường.

Cấu tạo:

• Bên trong IC có 6 buffer logic độc lập, mỗi buffer gồm 1 transistor kéo xuống ngõ ra, không có transistor kéo lên.

• Ngõ vào là cổng CMOS tiêu chuẩn, độ nhạy cao.

• Ngõ ra dạng open-drain, cần điện trở kéo lên ngoài để đưa tín hiệu lên mức cao.

• IC được sản xuất trên nền công nghệ CMOS hiệu suất cao, tối ưu cho tốc độ và điện năng.

Sơ đồ chân

Ứng dụng:

• Điều khiển các tải như LED, relay, hoặc mạch số yêu cầu dòng kéo xuống lớn.

• Làm mạch giao tiếp giữa các thiết bị có mức logic khác nhau.

• Mạch truyền dữ liệu dùng bus chung như I2C, SPI có yêu cầu ngõ ra open-drain.

• Các mạch tạo tín hiệu logic điều khiển công suất nhỏ.

• Giao tiếp vi điều khiển với các thiết bị ngoại vi cần mức dòng cao hoặc ngõ ra dạng mở.

Thông số kỹ thuật chính:

Kích thước

Datasheet
