LVC4245A SN74LVC4245ADWR IC chuyên dụng SOP-24 7.2mm

banlinhkiendientu.com là đơn vị chuyên cung cấp IC LVC4245A với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.

Giới thiệu LVC4245A

Bộ thu phát bus không đảo 8 bit (bát phân) này chứa hai đường ray cung cấp riêng biệt; Cổng B có VCCB được đặt ở 3,3 V và cổng A có VCCA, được đặt ở mức 5 V. Điều này cho phép dịch từ môi trường 3,3-V sang 5-V và ngược lại. SN74LVC4245A được thiết kế để liên lạc không đồng bộ giữa các bus dữ liệu.

Thiết bị truyền dữ liệu từ bus A đến bus B hoặc từ bus B đến bus A, tùy thuộc vào mức logic tại đầu vào điều khiển hướng (DIR). Đầu vào cho phép đầu ra (OE) có thể được sử dụng để vô hiệu hóa thiết bị để các bus bị cô lập một cách hiệu quả. Sơ đồ chân SN74LVC4245A cho phép người thiết kế chuyển sang thiết bị 20 chân ‘245 all-3,3-V hoặc all-5-V thông thường không cần bố trí lại bảng. Người thiết kế sử dụng đường dẫn dữ liệu cho các chân 2–11 và 14–23 của SN74LVC4245A để phù hợp với sơ đồ chân ‘245 thông thường.

Đặc trưng LVC4245A

• Đường cơ sở được kiểm soát – Một địa điểm lắp ráp/kiểm tra, một chế tạo Địa điểm

• • Tăng cường sản xuất giảm dần Hỗ trợ nguồn (DMS)

• • Thông báo thay đổi sản phẩm nâng cao • Trình độ chuyên môn (1)

• • Bộ dịch điện áp hai chiều

• • 5,5 V trên Cổng A và 2,7 V đến 3,6 V trên Cổng B • Hiệu suất chốt vượt quá 250 mA mỗi lần JESD 17

• • Bảo vệ ESD vượt quá JESD 22 – Mô hình cơ thể người 2000-V (A114-A) – Model máy 200-V (A115-A) – Model thiết bị sạc 1000-V (C101)

Xem thêm: Các mã IC khác

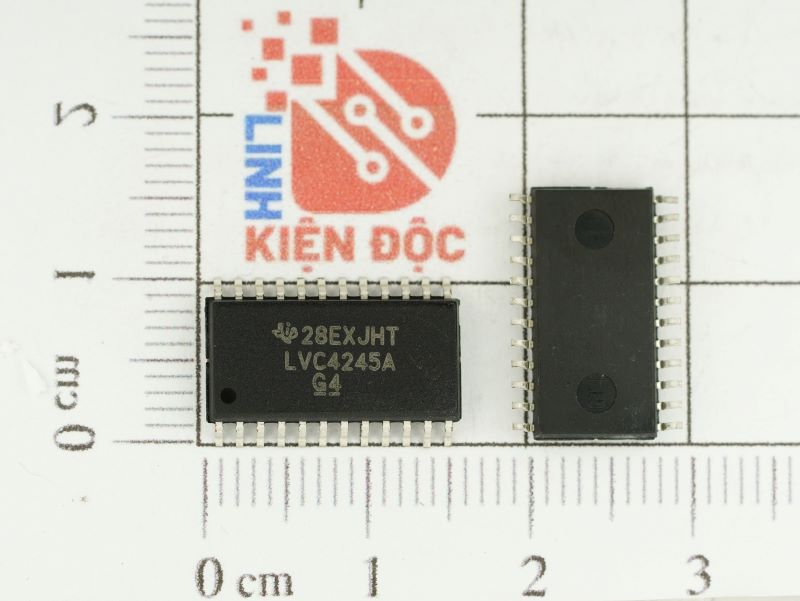

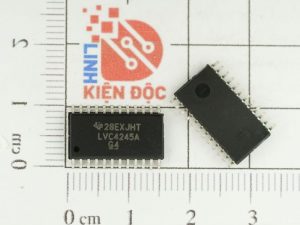

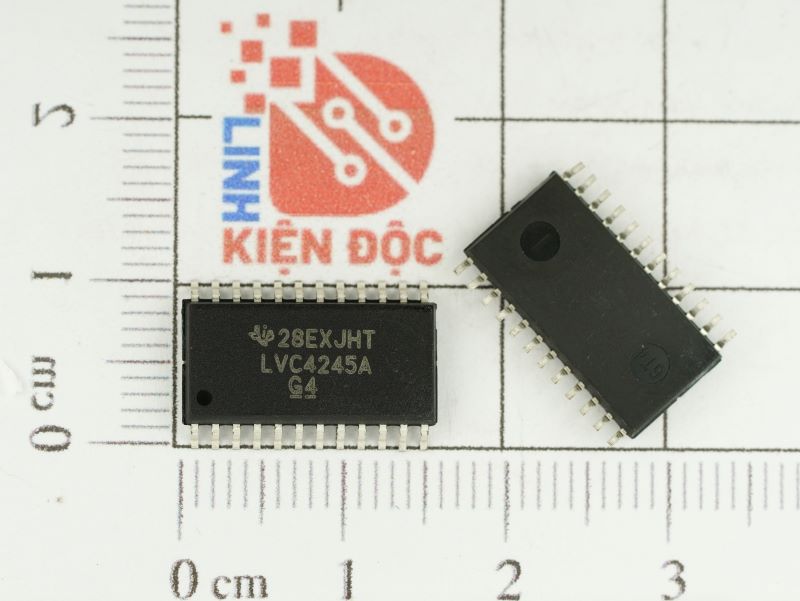

Hình ảnh thực tế IC LVC4245A

Sơ đồ cấu tạo LVC4245A

Thông số kỹ thuật của IC LVC4245A

Kích thước của IC LVC4245A

Datasheet LVC4245A
