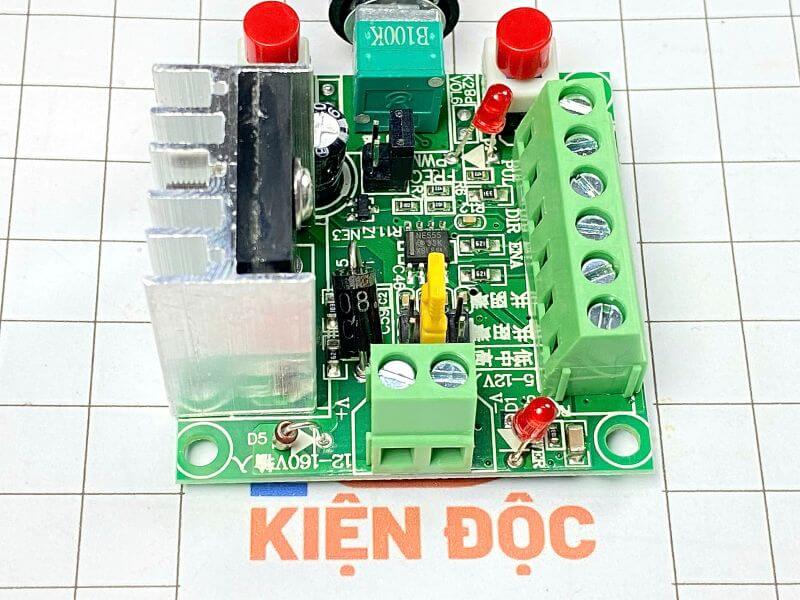

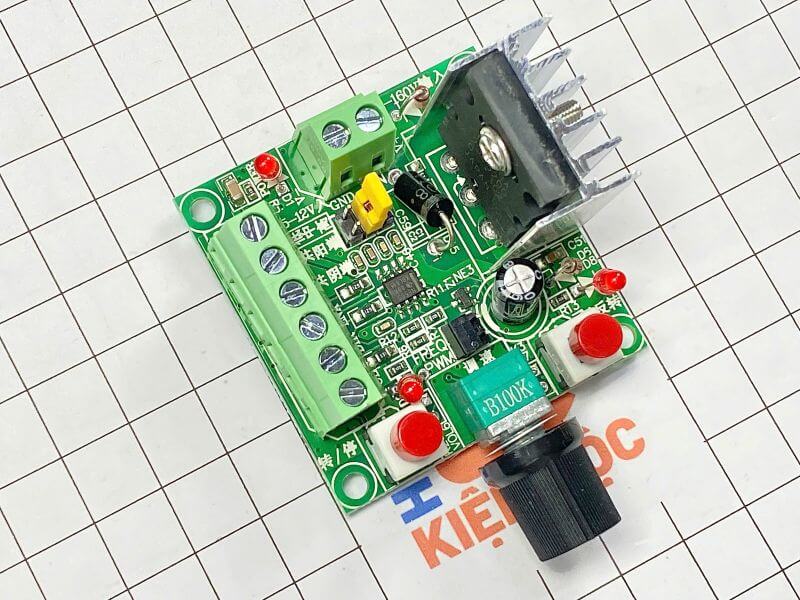

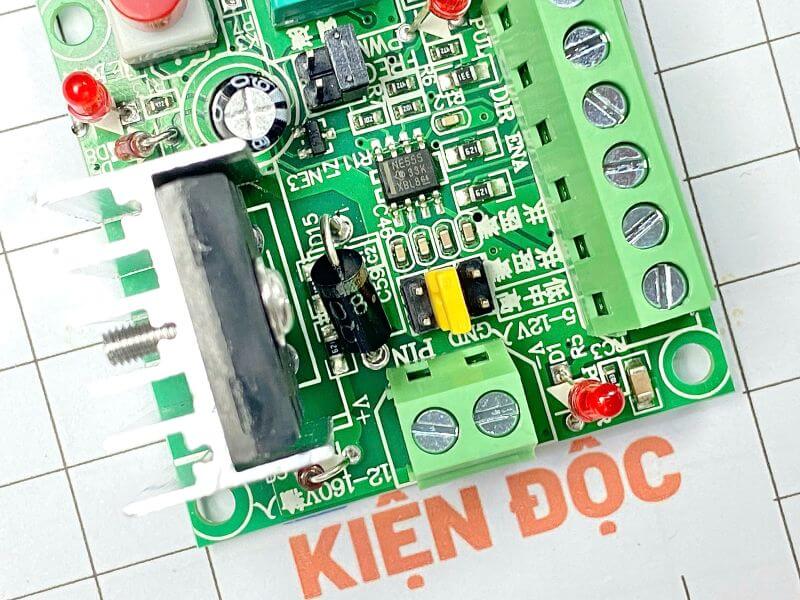

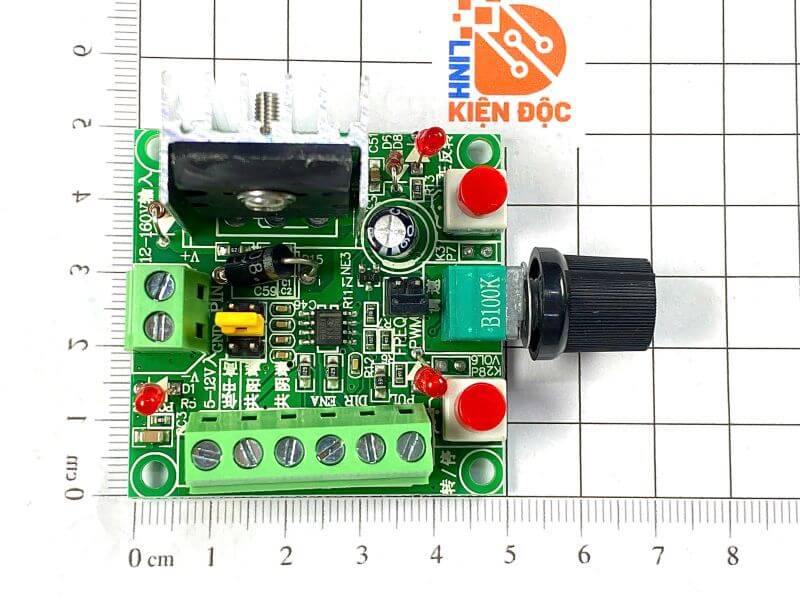

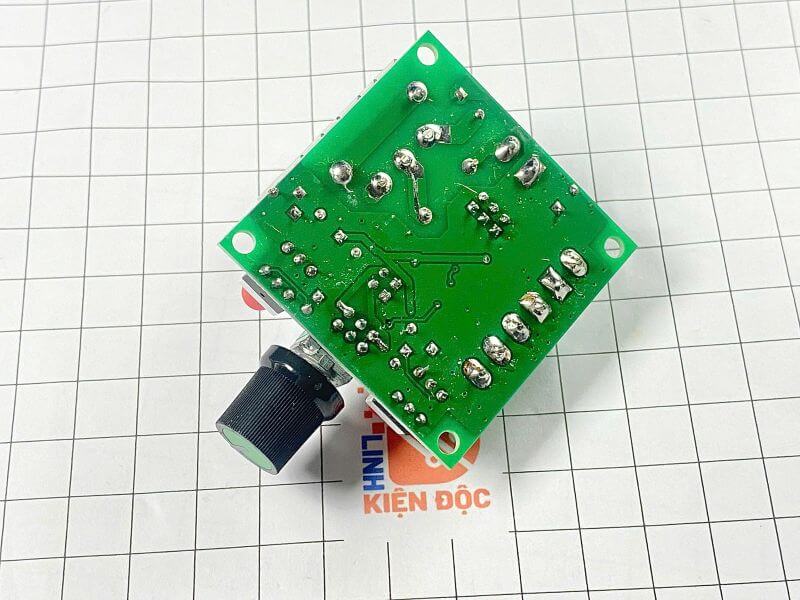

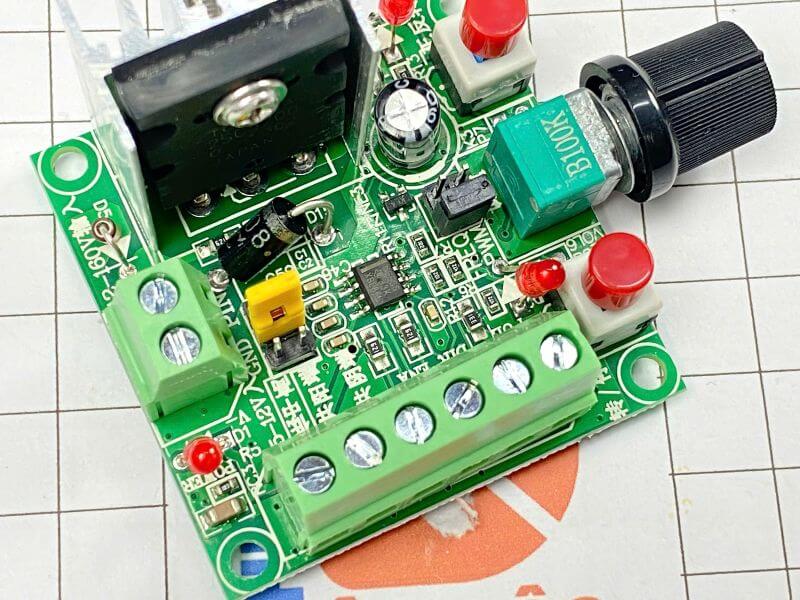

Mạch phát xung điều khiển Servo và Step motor

1. Mô tả sản phẩm

Thông số

1. Khi bộ điều khiển tạo tín hiệu tần số xung, nó có thể được cung cấp cho trình điều khiển bước dưới dạng tín hiệu. Muốn điều khiển động cơ bước cũng phải có driver.

Bộ điều khiển đơn giản này + trình điều khiển bước + động cơ bước + nguồn điện DC có thể tạo thành một nền tảng điều khiển đơn giản.

2. Bộ điều khiển có thể tạo tín hiệu tần số xung hoặc tín hiệu độ rộng xung PWM. Có một nút nhảy trên bo mạch, có thể được đặt và chọn, theo mặc định, nó được đặt để tạo tín hiệu tần số xung.

REQ là tạo tín hiệu tần số xung

PWM là để tạo tín hiệu PWM

3. Khi bộ điều khiển tạo tín hiệu tần số xung, có ba loại tín hiệu tần số cao, trung bình và thấp, có thể được chọn bằng kim nhảy.Các thông số tần số xấp xỉ:

Cao: 5,8KHZ-127KHZ

Trung bình: 590HZ-15,8KHZ

Thấp: 82HZ-2.3KHZ,

Đo tần số: Bạn có thể đo hai cổng PUL và cực âm chung (GND).

4. Bộ nguồn có 2 bộ đầu vào nguồn và 2 bộ chỉ cần được kết nối với một bộ nguồn. Nên sử dụng nguồn điện trên 15V để cấp nguồn Kết nối với nguồn điện của cực 2 vị trí và không đảo ngược cực dương và cực âm.

Một nhóm là nguồn điện được kết nối với DC 15-160VDC và điện áp làm việc được khuyến nghị là 15-80VDC.

Bộ kia là 5-12VDC. Khi sử dụng với ổ đĩa, nên sử dụng tối thiểu 12V, không sử dụng nguồn điện 5V, 5V không tốt, nguồn điện được kết nối với “đầu vào 5-12V” và nguồn điện được kết nối thành “cực âm chung”

2. Hướng dẫn đấu dây

1. Đối với việc đấu dây của mỗi cổng đấu dây, có các hướng dẫn bằng màn hình lụa bên cạnh các thiết bị đầu cuối. Nó có thể được kết nối với trình điều khiển động cơ bước bằng cực âm chung hoặc cực dương chung.

PUL: cổng xung

TRỰC TIẾP: hướng cổng

ENA: kích hoạt cổng

Thiết bị đầu cuối tiêu cực chung: mặt bằng chung (GND)

Cực dương chung: cực chung (+5V)

Đầu vào nguồn điện 5-12V tích cực: cực dương của nguồn điện 12V thường trống, nên sử dụng nguồn điện trên 15V để cấp nguồn

Ví dụ: nếu nó được kết nối với cực dương chung của trình điều khiển, nếu nó được điều khiển bởi 6 đường tín hiệu, thì các cực chung + 5V của ba tín hiệu phải được kết nối song song để tạo thành một đường và tất cả được kết nối với cực dương chung

Lưu ý rằng nếu bạn muốn sử dụng chức năng mở hoặc dừng, thiết bị đầu cuối kích hoạt ENA trên bộ điều khiển phải được kết nối với trình điều khiển bằng cực âm chung hoặc cực dương chung

2. Có thể điều khiển chiều quay dương và âm của động cơ cũng như khởi động và dừng bằng cách nhấn nút.

3. Tốc độ của động cơ có thể được kiểm soát bằng cách điều chỉnh chiết áp để thay đổi tần số.

4. Công tắc cho vòng quay tiến và lùi và khởi động/dừng của động cơ ban đầu là một công tắc thông thường có chức năng tự khóa.
