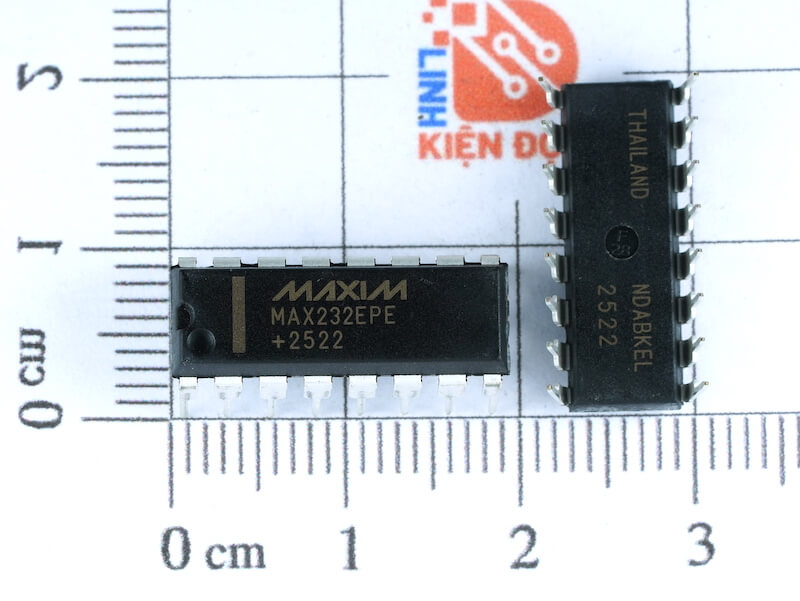

MAX232EPE IC truyền thông giao giao tiếp RS232 DIP-16

1. Giới thiệu

IC MAX232EPE là mạch tích hợp truyền thông RS-232 dùng để chuyển đổi mức điện áp giữa chuẩn RS-232 và TTL/CMOS, thường được sử dụng trong các hệ thống vi điều khiển, máy tính, thiết bị ngoại vi hoặc mạch giao tiếp nối tiếp. Với khả năng tích hợp sẵn bộ nạp điện (charge pump) và tụ điện nội, MAX232EPE có thể tạo ra điện áp ±10V cần thiết cho chuẩn RS-232 chỉ từ nguồn 5V duy nhất, giúp tiết kiệm linh kiện ngoài và đơn giản hóa thiết kế mạch.

2. Đặc điểm

• Chuyển đổi tín hiệu RS-232 sang TTL/CMOS và ngược lại.

• Hoạt động với nguồn điện 5V duy nhất.

• Tích hợp bộ nạp điện tạo điện áp ±10V từ nguồn 5V.

• Tương thích với nhiều loại vi điều khiển, module GSM, GPS, PLC, máy tính công nghiệp.

• Có 2 bộ truyền (driver) và 2 bộ nhận (receiver).

• Tiêu thụ điện năng thấp, hoạt động ổn định và chống nhiễu tốt.

• Đóng gói dạng DIP-16, dễ hàn, dễ lắp ráp và thay thế.

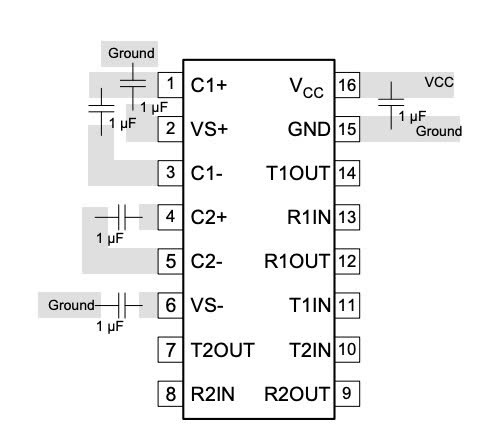

3. Thông số kỹ thuật

4. Ứng dụng

• Giao tiếp nối tiếp RS-232 giữa vi điều khiển và máy tính.

• Bộ chuyển đổi RS-232 sang TTL cho module GSM, GPS, RFID.

• Ứng dụng trong mạch điều khiển tự động, hệ thống nhúng, thiết bị công nghiệp.

• Truyền dữ liệu giữa thiết bị ngoại vi và mạch điều khiển.

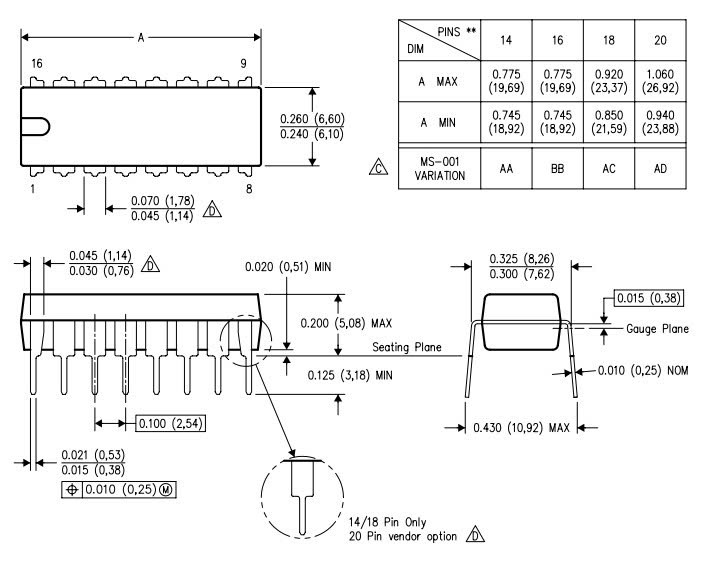

5. Kích thước

Xem thêm các loại IC khác tại đây

Datasheet
