IC chức năng MAX253, MAX253CSA, MAX253ESA SOP8

28,000₫

Mã sản phẩm: MAX253

Loại linh kiện: IC nguồn

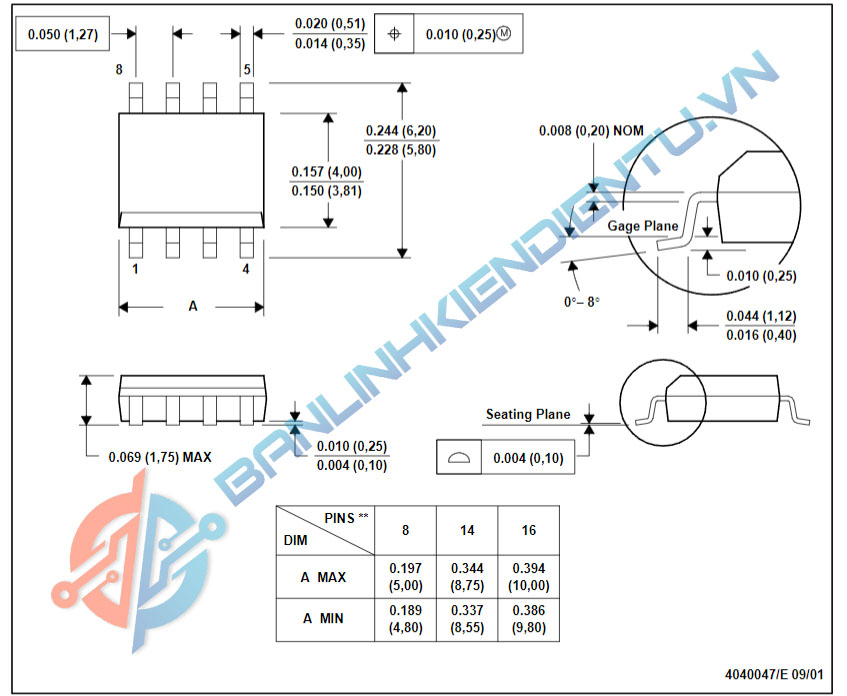

Kiểu chân: SOP-8

Hình thức: Mới

Tình trạng: Còn hàng

Vị trí: T1-17

Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ và chưa bao gồm phí vận chuyển.

Danh mục: IC, IC Chức năng

Mô tả
Đánh giá (0)

Giới thiệu về IC MAX253

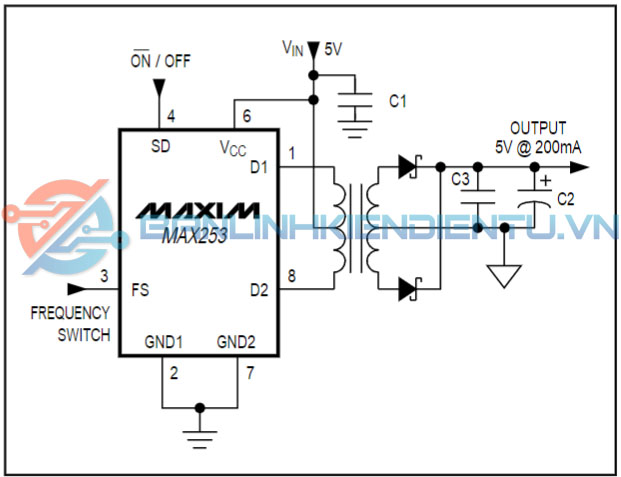

MAX253 là một bộ dao động/trình điều khiển nguồn đơn khối, được thiết kế riêng để cung cấp nguồn điện riêng cho giao diện dữ liệu RS-485 hoặc RS-232 riêng biệt. Nó điều khiển một máy biến áp có đầu nối trung tâm chính từ nguồn điện DC 5V hoặc 3,3V. Nguồn thứ cấp có thể được quấn để cung cấp bất kỳ điện áp riêng biệt nào cần thiết ở mức công suất lên đến 1W. MAX253 bao gồm một bộ dao động CMOS điều khiển một cặp công tắc nguồn kênh N. Bộ dao động chạy ở tần số gấp đôi, điều khiển một flip-flop chuyển mạch để đảm bảo chu kỳ nhiệm vụ 50% cho mỗi công tắc. Các độ trễ bên trong được sắp xếp để đảm bảo hành động ngắt trước khi đóng giữa hai công tắc. Chân SD đưa toàn bộ thiết bị vào trạng thái tắt nguồn ở mức thấp, vô hiệu hóa cả công tắc nguồn và bộ dao động.

Đặc trưng kỹ thuật

Trình điều khiển biến áp nguồn điện cho các ứng dụng giao diện dữ liệu RS-485/RS-232 riêng biệt
Nguồn cung cấp +5V hoặc +3,3V đơn
Chế độ tắt máy dòng điện thấp: 0,4μA
Tần số có thể lựa chọn chân: 350kHz hoặc 200kHz
Gói DIP, SO và μMAX 8 chân
