MAX487CPA IC truyền thông RS-485/RS-422 Maxim Integrated DIP-8

1. Giới thiệu

IC MAX487CPA là bộ truyền nhận tín hiệu RS-485/RS-422 hiệu suất cao, được sử dụng phổ biến trong các ứng dụng truyền thông nối tiếp công nghiệp và điều khiển thiết bị. Thiết bị hỗ trợ giao tiếp bán song công (half-duplex), cho phép truyền và nhận dữ liệu trên cùng một cặp dây, giúp tiết kiệm dây dẫn và tối ưu thiết kế hệ thống. Với đóng gói DIP-8, IC này dễ hàn, dễ lắp đặt và phù hợp cho cả mạch thử nghiệm lẫn sản phẩm thương mại.

2. Đặc điểm

• Chuẩn giao tiếp RS-485 và RS-422, đảm bảo khả năng truyền dữ liệu ổn định và chống nhiễu tốt trên đường truyền dài.

• Hỗ trợ tối đa 32 thiết bị trên cùng bus, thuận tiện mở rộng mạng truyền thông.

• Tốc độ truyền dữ liệu lên đến 250kbps, phù hợp cho đa số ứng dụng công nghiệp.

• Dòng tiêu thụ cực thấp, chỉ khoảng 120µA khi hoạt động.

• Bảo vệ ngắn mạch và chống tĩnh điện (ESD) giúp tăng tuổi thọ và độ bền mạch.

• Nguồn hoạt động 5V, dễ tích hợp với các hệ thống logic thông dụng.

3.Thông số Kỹ thuật

4. Ứng dụng

• Giao tiếp truyền thông RS-485/RS-422 giữa các vi điều khiển, cảm biến, PLC.

• Hệ thống tự động hóa, điều khiển công nghiệp, và truyền dữ liệu đường dài.

• Thiết bị đo lường, thu thập dữ liệu (DAQ), cảm biến môi trường.

• Mạch chuyển đổi giao tiếp RS-232 sang RS-485 hoặc RS-422.

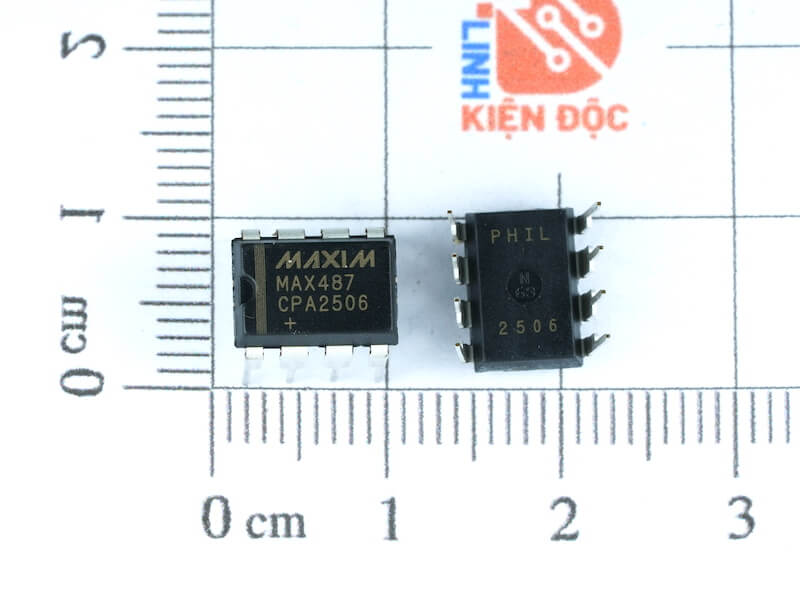

5. Kích thước
