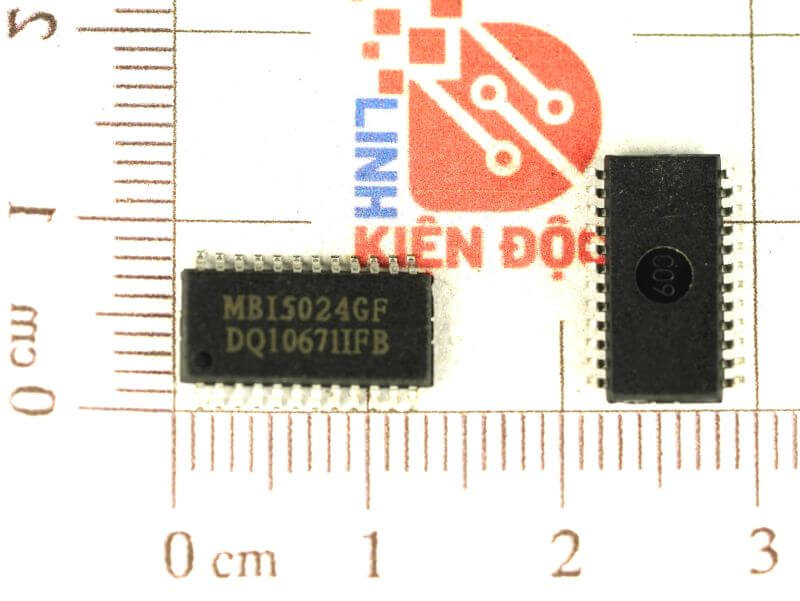

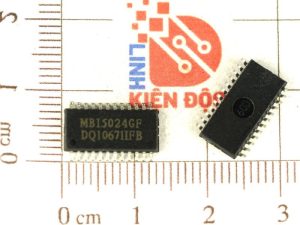

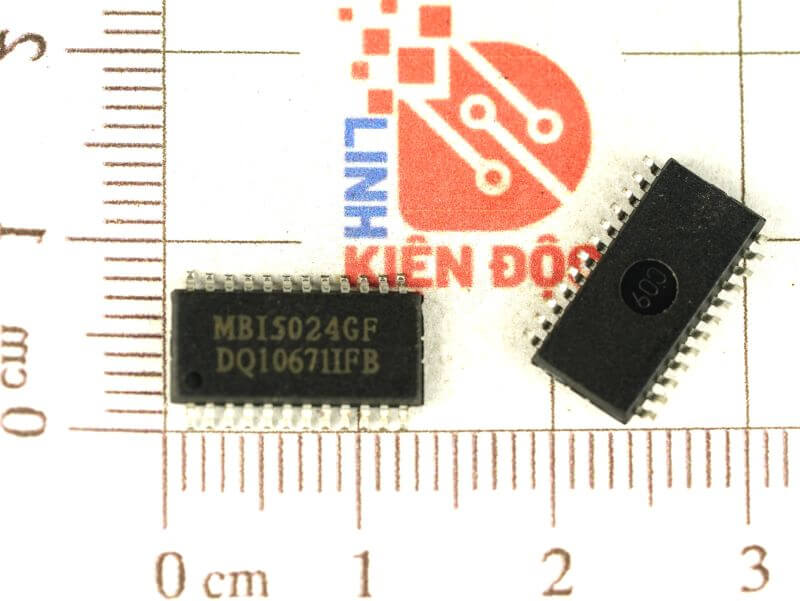

MBI5024GF MBI5024 SOP-24

Giới thiệu về MBI5024GF

MBI5024GF là một chip điều khiển dòng điện không đổi (constant current) 16 kênh, chủ yếu được sử dụng trong các ứng dụng màn hình LED, như bảng LED. MBI5024GF rất thích hợp cho các hệ thống LED yêu cầu hiệu suất cao và độ ổn định trong việc điều khiển các đèn LED, đặc biệt là trong các ứng dụng quảng cáo, thông tin hiển thị công cộng, và các hệ thống chiếu sáng đa kênh.

Đặc điểm MBI5024GF

• Điều khiển dòng điện không đổi: Đảm bảo rằng mỗi kênh của chip cung cấp dòng điện ổn định cho LED, giúp điều khiển độ sáng chính xác và tiết kiệm năng lượng.
• Tần số cao: Với tần số đồng hồ lên tới 25 MHz, MBI5024GF phù hợp với các ứng dụng yêu cầu truyền tải dữ liệu nhanh và ổn định.
• Khả năng chịu đựng điện áp cao: Chip có thể chịu đựng điện áp lên tới 17V tại cổng đầu ra, giúp bảo vệ các LED khỏi quá tải điện áp.

Thông số kỹ thuật MBI5024GF

• Dải điện áp cung cấp: 3V đến 5.5V.
• Dòng điện điều khiển: từ 3mA đến 45mA (được xác định bởi điện trở bên ngoài, Rext), giúp điều chỉnh độ sáng của đèn LED.
• Điện áp đầu ra tối đa: 17V.
• Tần số đồng hồ: lên tới 25 MHz, đáp ứng yêu cầu truyền tải dữ liệu với tốc độ cao.
• Số kênh: 16 kênh, giúp điều khiển nhiều đèn LED đồng thời trong các hệ thống hiển thị phức tạp.

Ứng dụng MBI5024GF

• Màn hình LED: MBI5024GF là lựa chọn lý tưởng để điều khiển các màn hình LED matrix (như P10, P3, P8), nơi cần điều khiển nhiều kênh LED cùng lúc.
• Điều khiển độ sáng LED: Chip này cho phép điều chỉnh độ sáng của từng đèn LED bằng cách thay đổi điện trở Rext, mang lại sự linh hoạt trong việc thiết kế ánh sáng cho các ứng dụng hiển thị.

Sơ đồ chân MBI5024GF

Sơ đồ khối MBI5024GF

Kích thước MBI5024GF

Datasheet MBI5024GF
