MBRF40100CT Diode Schottky 40A 100V TO-220F

Giới thiệu về Diode Schottky MBRF40100CT

MBRF40100CT là một loại diode Schottky kép có dòng điện tải tối đa 40A và điện áp ngược cực đại 100V, được tích hợp trong vỏ TO-220F. Đây là một trong những loại diode Schottky hiệu suất cao, với điện áp rơi thuận thấp và khả năng chuyển mạch nhanh, giúp giảm thiểu tổn thất năng lượng trong các mạch công suất lớn.

Diode này thường được ứng dụng trong các thiết bị điện tử công suất cao như bộ nguồn chuyển đổi (SMPS), bộ chuyển đổi DC-DC, và các hệ thống năng lượng tái tạo như tấm pin mặt trời và hệ thống lưu trữ năng lượng.

Đặc điểm của Diode Schottky MBRF40100CT

1. Điện áp rơi thuận thấp: Với điện áp rơi thuận chỉ khoảng 0.85V (ở dòng tải lớn), diode giúp giảm tổn thất năng lượng, cải thiện hiệu suất của mạch.
2. Dòng điện tải cao: Khả năng chịu dòng điện lên tới 40A, phù hợp với các ứng dụng công suất cao.
3. Điện áp ngược cực đại (V_RRM): Diode có thể chịu được điện áp ngược tối đa 100V, giúp đảm bảo sự an toàn và ổn định trong các ứng dụng có điện áp cao.
4. Thiết kế vỏ TO-220F: Vỏ TO-220F có khả năng cách điện tốt hơn so với TO-220 thường, giúp tăng độ an toàn và khả năng tản nhiệt tốt, hỗ trợ cho các ứng dụng công suất cao và yêu cầu hiệu suất nhiệt.
5. Dạng Schottky kép: MBRF40100CT chứa hai diode Schottky trong cùng một gói, giúp tiết kiệm không gian và giảm chi phí cho thiết kế mạch.

Ứng dụng của Diode Schottky MBRF40100CT

• Bộ nguồn chuyển đổi (SMPS): Được sử dụng trong các mạch chỉnh lưu ở đầu ra của các bộ nguồn chuyển đổi để tăng hiệu suất và giảm tổn thất điện năng.
• Bộ chuyển đổi DC-DC: Thường dùng trong các mạch DC-DC yêu cầu dòng điện lớn và hiệu suất chuyển đổi cao.
• Các thiết bị năng lượng tái tạo: Được ứng dụng trong các hệ thống năng lượng mặt trời và hệ thống lưu trữ năng lượng để giảm tổn thất năng lượng khi chuyển đổi dòng điện.
• Hệ thống UPS (Uninterruptible Power Supply): Sử dụng trong các hệ thống cung cấp điện liên tục (UPS) để đảm bảo dòng điện liên tục với ít tổn thất năng lượng.

Thông số kỹ thuật của Diode MBRF40100CT

• Điện áp ngược cực đại (V_RRM): 100V
• Dòng điện tải liên tục (I_F): 40A (trên mỗi diode là 20A)
• Điện áp rơi thuận (V_F): 0.85V (ở 20A)
• Dòng điện rò (I_R): 1mA (ở 100V)
• Nhiệt độ hoạt động: -65°C đến +150°C
• Vỏ bọc: TO-220F
• Cấu hình: Schottky kép (Dual Schottky Diode)

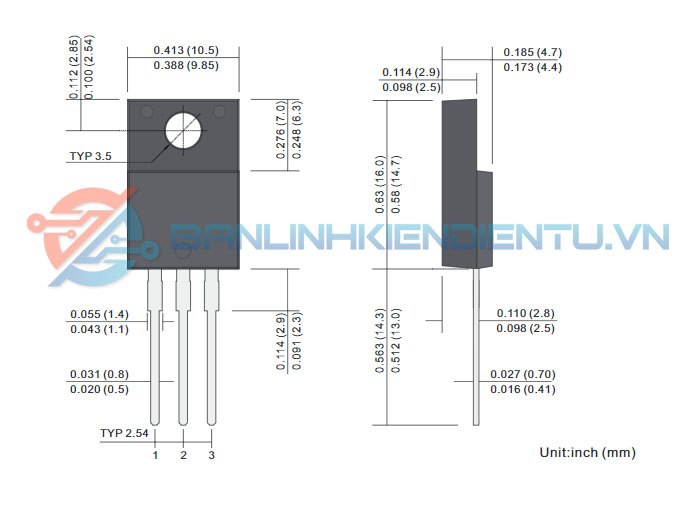

Kích thước MBRF40100CT

Xem thêm: Nhiều sản phẩm Diode Schottky tại đây

Datasheet MBRF40100CT
