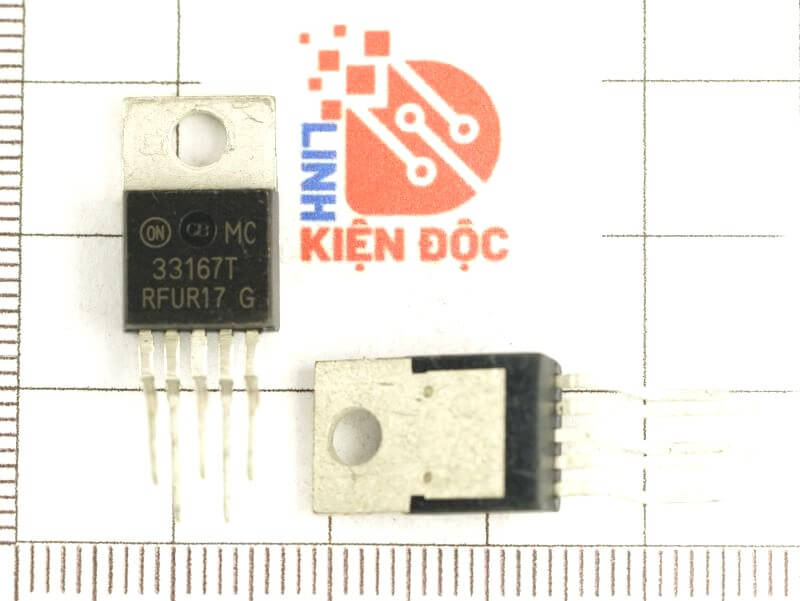

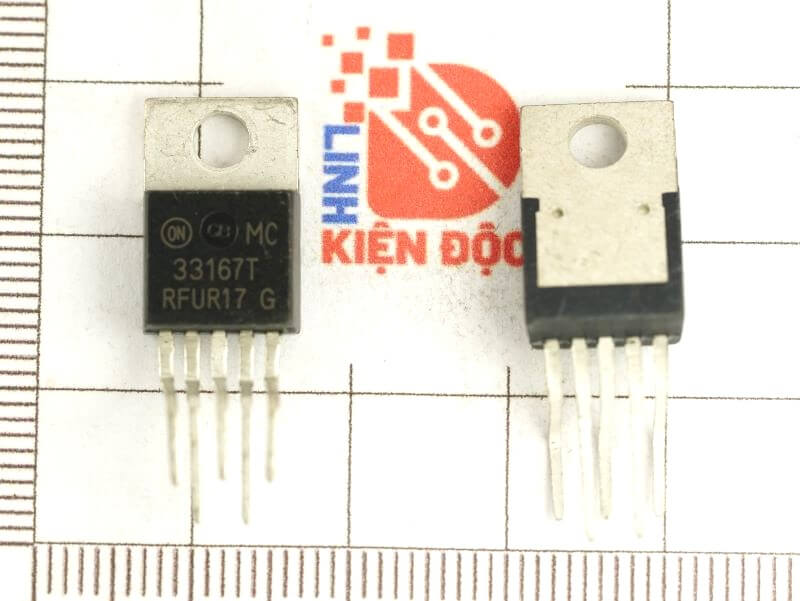

MC33167T, 33167T IC nguồn DIP-5

Giới thiệu về IC UMC33167

MC33167 là bộ điều chỉnh chuyển mạch nguồn tần số cố định hiệu suất cao có các chức năng chính cần thiết cho bộ chuyển đổi dc sang dc. Dòng này được thiết kế riêng để tích hợp trong cấu hình hạ áp và đảo điện áp với số lượng linh kiện bên ngoài tối thiểu và cũng có thể được sử dụng hiệu quả về mặt chi phí trong các ứng dụng tăng áp. Các thiết bị này bao gồm một tham chiếu bù nhiệt độ bên trong, bộ dao động tần số cố định với các linh kiện định thời trên chip, bộ điều chế độ rộng xung chốt để đo xung đơn, bộ khuếch đại lỗi khuếch đại cao và công tắc đầu ra dòng điện cao. Các tính năng bảo vệ bao gồm giới hạn dòng điện theo chu kỳ, khóa điện áp thấp và tắt nhiệt. Ngoài ra còn có chế độ chờ công suất thấp giúp giảm dòng điện cung cấp xuống còn 36 mA.

Đặc trưng kỹ thuật UMC33167

• Dòng điện chuyển mạch đầu ra vượt quá 5,0 A
• Bộ dao động tần số cố định (72 kHz) với thời gian trên chip
• Cung cấp đầu ra 5,05 V mà không cần bộ chia điện trở ngoài
• Tham chiếu chính xác 2%
• Chu kỳ hoạt động đầu ra từ 0% đến 95%
• Giới hạn dòng điện theo từng chu kỳ
• Khóa điện áp thấp với độ trễ
• Tắt nhiệt bên trong
• Hoạt động từ 7,5V đến 40V
• Chế độ chờ giảm dòng điện cung cấp xuống 36 mA
• Gói TO−220 5 chân tiết kiệm với hai dạng chân tùy chọn
• Cũng có trong Gói D2PAK gắn trên bề mặt
• Mức độ nhạy độ ẩm (MSL) bằng 1
• Có sẵn các gói không chứa chì

Thông số kỹ thuật UMC33167

Sơ đồ chân IC U16MC337

Kích thước IC UMC33167

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Datasheet UMC33167
