MC3487P IC Chuyên Dụng DIP-16

Giới thiệu về IC MC3487P

MC3487 cung cấp bốn trình điều khiển đường truyền vi sai độc lập được thiết kế để đáp ứng các thông số kỹ thuật của ANSIEIA/TIA-422-B và Khuyến nghị ITU V.11. Mỗi trình điều khiển có một đầu vào tương thích với TTL được đệm để giảm dòng điện và giảm thiểu tải. Đầu ra của trình điều khiển sử dụng mạch 3 trạng thái để cung cấp trạng thái trở kháng cao ở bất kỳ cặp đầu ra vi sai nào khi mức cho phép đầu ra thích hợp ở mức logic thấp. Mạch bên trong được cung cấp để đảm bảo trạng thái trở kháng cao ở đầu ra vi sai trong thời gian chuyển đổi bật nguồn và tắt nguồn miễn là mức cho phép đầu ra thấp. Các đầu ra có khả năng cung cấp dòng điện nguồn hoặc dòng điện chìm là 48 mA. MC3487 được thiết kế để có hiệu suất tối ưu khi sử dụng với bộ thu đường truyền bốn chân MC3486. Nó được cung cấp trong một gói 16 chân kép trong dòng và hoạt động từ một nguồn cung cấp 5 V duy nhất. MC3487 được đặc trưng để hoạt động từ 0°C đến 70°C.

Đặc trưng kỹ thuật

• Đáp ứng hoặc vượt quá các yêu cầu của ANSI EIA/TIA-422-B và Khuyến nghị ITU V.11
• Đầu ra tương thích với TTL, 3 trạng thái
• Thời gian chuyển đổi nhanh
• Đầu vào trở kháng cao
• Nguồn cung cấp 5 V đơn
• Bảo vệ khi bật và tắt nguồn
• Được thiết kế để có thể hoán đổi với Motorola MC3487

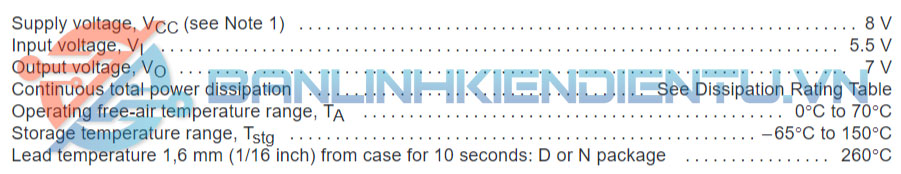

Thông số kỹ thuật

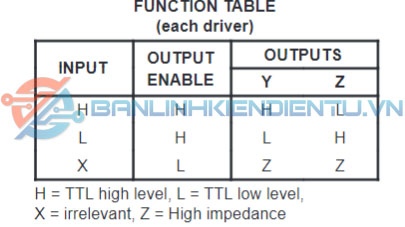

Bảng sự thật

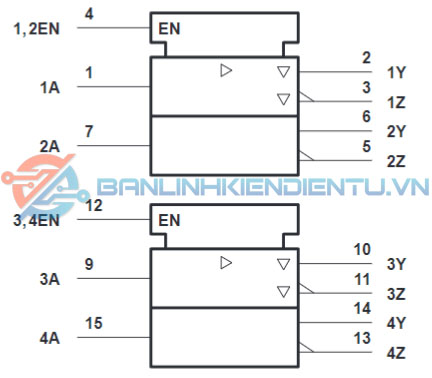

Ký hiệu logic

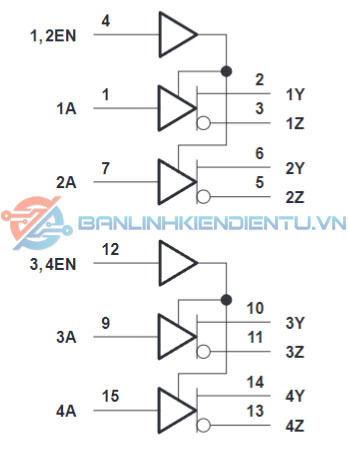

Sơ đồ logic

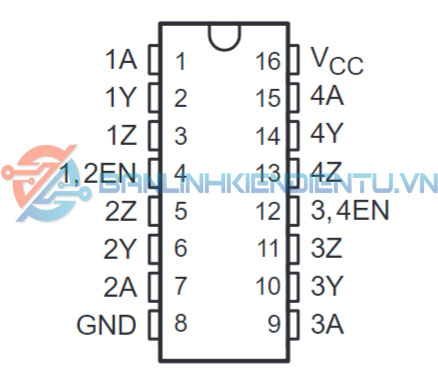

Sơ đồ chân

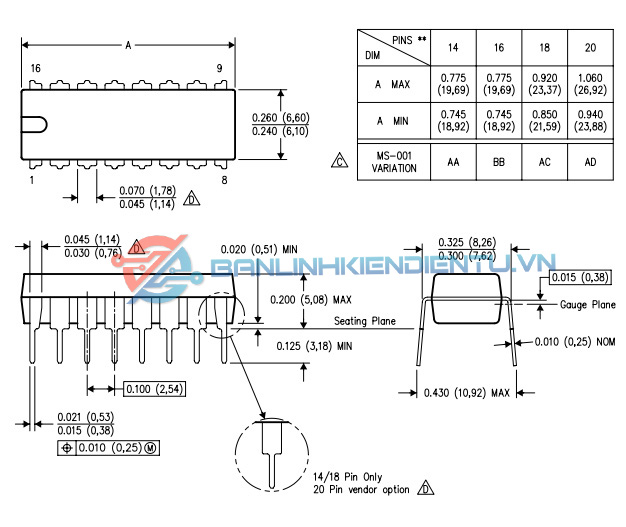

Kích thước IC MC3487P
