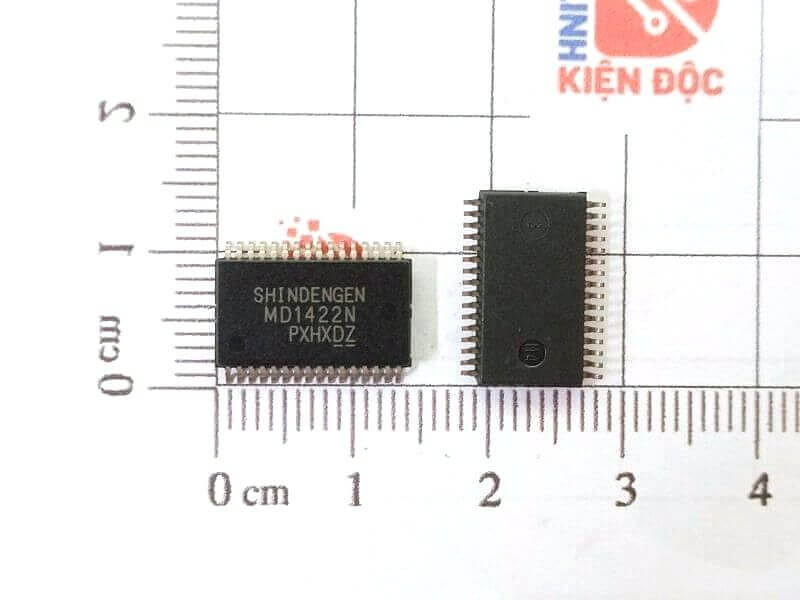

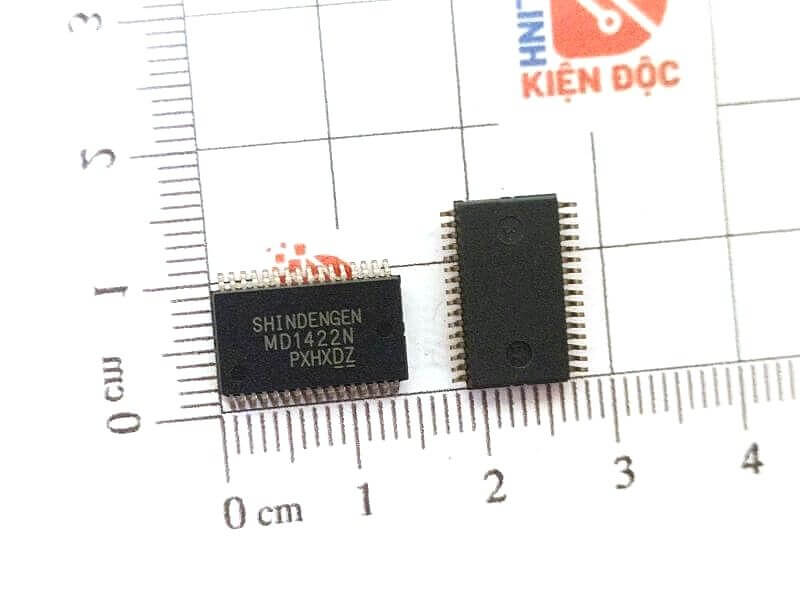

MD1422N, MD1422 IC Chuyển Đổi Công Suất SSOP-32

Giới thiệu IC nguồn MD1422N

MD1422N là bộ chuyển đổi nguồn hạ áp DC-DC hiệu quả cao. Tích hợp mạch nguồn với công tắc MOSFET chính và đồng bộ MOSFET cải chính. MD1422N có thể mang lại hiệu quả cao hơn dải điện áp đầu vào rộng. Thiết bị này có điện áp đầu ra kỹ thuật số có thể lựa chọn từ 2,5V đến 12V. Với MD1422N, bạn có thể tạo ra một bộ chuyển đổi DC-DC hoàn chỉnh chỉ sử dụng một số thành phần bên ngoài. Được đóng gói với 32 chân SSOP, MD1422N cho phép bạn kết hợp một nguồn điện rất nhỏ và mỏng trên bảng mạch

Đặc trưng thông số kỹ thuật IC nguồn MD1422N

• Hiệu quả cao
• Dải điện áp đầu vào rộng 8VDC đến 40VDC Lên đến 3ADC
• Chức năng điều chỉnh điện áp đầu ra 2.5V đến 12V
• Thiết bị nguồn chuyển mạch bên trong MOSFET chính cho chuyển mạch và MOSFET chỉnh lưu đồng bộ
• Cố định tần số PWM 250kHz (Không có điện trở bên ngoài và tụ điện)
•  Bảo vệ quá dòng
• Chức năng tắt đầu ra khi quá nhiệt
• Có chức năng điều khiển BẬT / TẮT hoạt động hay không

Sơ đồ chân và chức năng các chân của MD1422N

Kích thước chân datasheet MD1422N
