MFC70A-16, MFC70A-1600V Thyristor 70A 1600V

Giới thiệu MFC70A – 1600V

MFC70A – 1600V là một loại thyristor hiệu suất cao, được thiết kế để đáp ứng nhu cầu điều khiển điện năng trong các ứng dụng công nghiệp. Với dòng điện định mức 70A và điện áp tối đa 1600V, thiết bị này rất phù hợp cho các hệ thống điều khiển và chỉnh lưu.

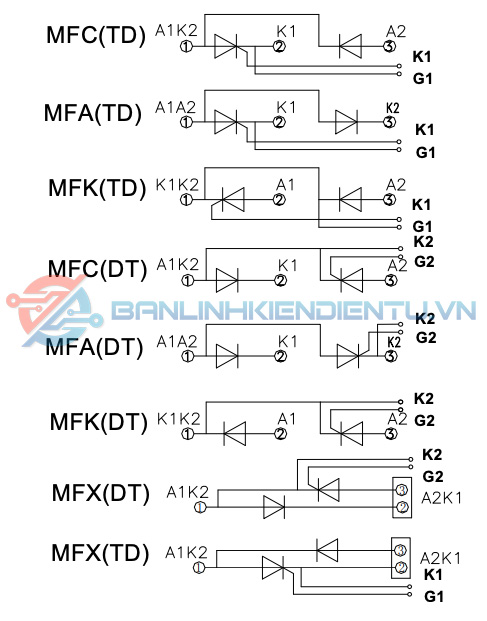

Sơ đồ cấu tạo MFC70A-16

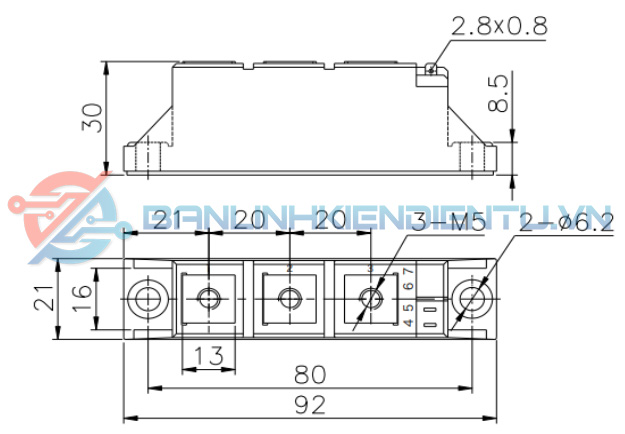

Kích thước MFC70A-16 (mm)

Thông số kỹ thuật MFC70A-1600V

• Mã sản phẩm: MFC70A – 1600V
• Dòng điện định mức (I_T): 70A
• Điện áp định mức (V_R): 1600V
• Điện áp ngắt (V_RRM): 1600V
• Điện áp ngắt tối đa (V_RWM): 1600V
• Điện áp khởi động (V_GT): Khoảng 1.5 – 2.0V (điện áp cần thiết để kích hoạt thyristor).

Thông số nhiệt

• Nhiệt độ hoạt động: -40°C đến +125°C
• Nhiệt độ lưu trữ: -40°C đến +150°C
• Điện trở nhiệt (R_th): Phụ thuộc vào thiết kế tản nhiệt, cần chú ý đến khả năng tản nhiệt để duy trì hiệu suất.

Thông số chuyển mạch

• Thời gian bật (t_on): Thường trong khoảng 10 – 30µs.
• Thời gian tắt (t_off): Thường trong khoảng 50 – 100µs.
• Thời gian phản hồi: Thời gian cần thiết để thyristor chuyển từ trạng thái bật sang tắt.

Cấu trúc và vật liệu

• Cấu trúc: P-N-P-N, cho phép điều khiển dòng điện lớn.
• Chất liệu vỏ: Thường là nhựa hoặc kim loại, đảm bảo bảo vệ và tản nhiệt.

Tính năng điện

• Khả năng chịu dòng xung: Khoảng 300A (tùy thuộc vào điều kiện hoạt động).
• Khả năng chịu điện áp xung: Có thể chịu được điện áp xung cao hơn điện áp định mức trong thời gian ngắn.

Ứng dụng MFC70A-1600V

• Chỉnh lưu: Chuyển đổi AC sang DC trong các mạch nguồn.
• Biến tần: Điều khiển động cơ, cho phép điều chỉnh tốc độ và mô-men xoắn.
• Hệ thống điều khiển công nghiệp: Sử dụng trong các ứng dụng tự động hóa và điều khiển tải.

Lưu ý khi sử dụng MFC70A-1600V

• Hệ thống tản nhiệt: Phải có bộ tản nhiệt hiệu quả để duy trì nhiệt độ trong giới hạn an toàn.
• Điều kiện làm việc: Luôn kiểm tra và tuân thủ các giới hạn điện áp và dòng điện để tránh hỏng hóc.
