MIG20J103H IGBT 20A 600V Tháo máy

1. Giới thiệu

Module MIG20J103H là loại IGBT công suất thông minh (Intelligent Power Module – IPM) được sử dụng để điều khiển và chuyển mạch công suất trong các thiết bị công nghiệp. Sản phẩm này có khả năng dẫn dòng 20A, điện áp chịu đựng 600V, hoạt động ổn định, hiệu suất cao. MIG20J103H thường được tháo từ máy công nghiệp, vẫn đảm bảo chất lượng và khả năng hoạt động tốt, phù hợp cho các ứng dụng cần độ tin cậy cao.

2. Đặc điểm

• Module tích hợp sẵn IGBT và mạch điều khiển, giúp giảm linh kiện phụ trợ trong mạch.

• Cấu trúc cách điện giữa phần công suất và đế tản nhiệt, dễ lắp đặt an toàn.

• Đóng cắt nhanh, tổn hao thấp, giúp nâng cao hiệu suất hệ thống.

• Thiết kế module khối, nhỏ gọn, dễ bảo trì và thay thế.

• Độ bền cao, thích hợp cho môi trường làm việc liên tục.

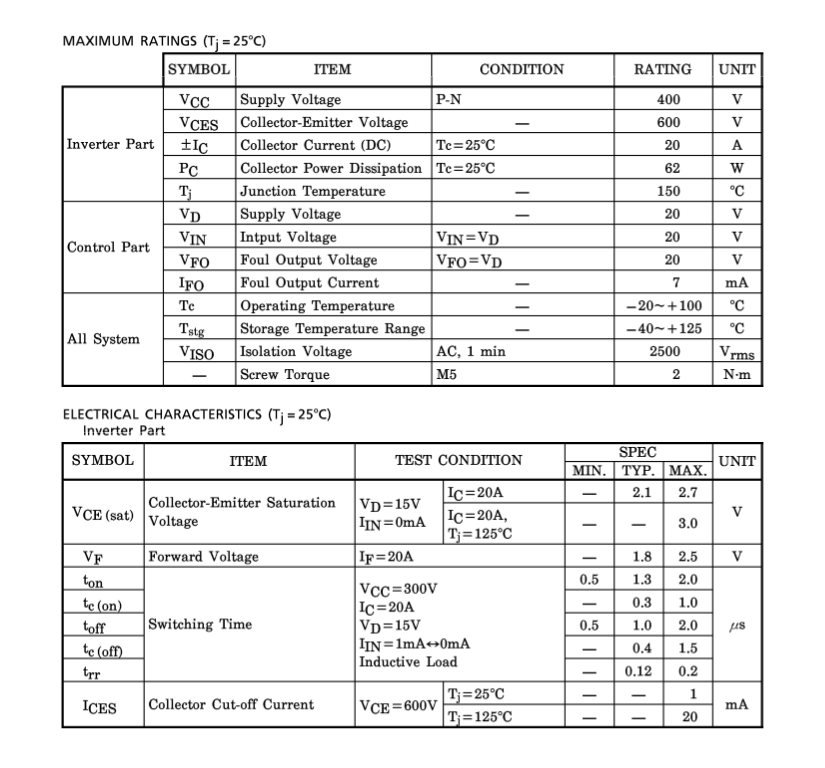

3. Thông số kỹ thuật

• Mã linh kiện: MIG20J103H

• Loại module: IGBT công suất thông minh (IPM)

• Dòng điện định mức: 20A

• Điện áp chịu đựng cực đại: 600V

• Điện áp điều khiển (Vge): ±20V

• Điện áp bão hòa khi dẫn (Vce(sat)): khoảng 2.7V

• Thời gian tắt: ≤ 2.0 µs

• Nhiệt độ hoạt động: -40°C đến 150°C

• Kiểu cách điện: Có, gắn trực tiếp lên tản nhiệt

• Tình trạng: Tháo máy, còn tốt

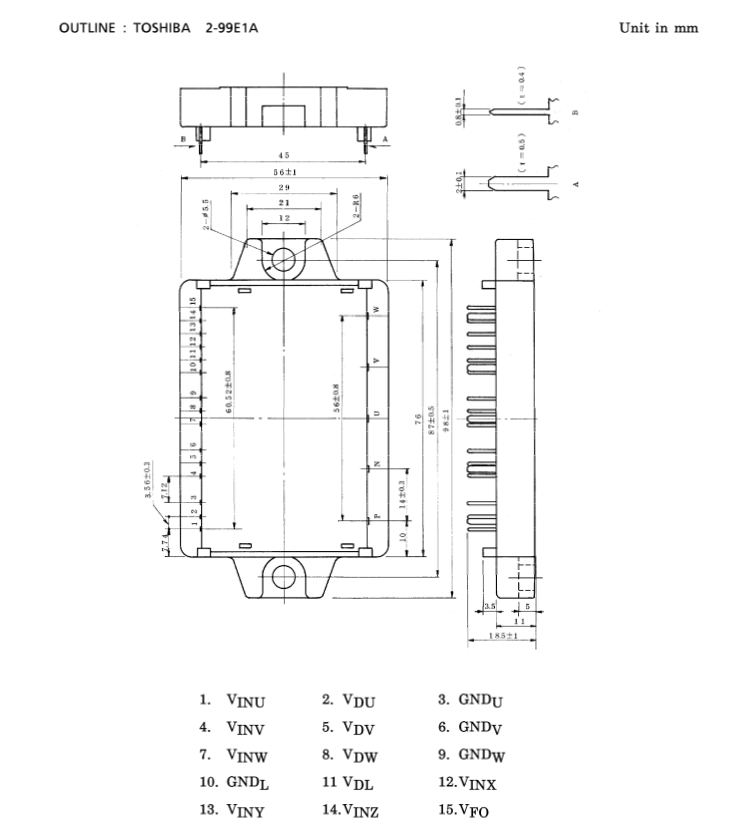

4. Kích thước

5. Ứng dụng

• Biến tần và điều khiển động cơ công nghiệp.

• Bộ nguồn công suất lớn, mạch nghịch lưu, UPS.

• Thiết bị hàn điện tử và servo drive.

• Máy CNC, robot, thiết bị tự động hóa.

• Hệ thống năng lượng mặt trời, điện gió.

Xem thêm :Nhiều sản phẩm IGBT khác tại đây

DATASHEET
