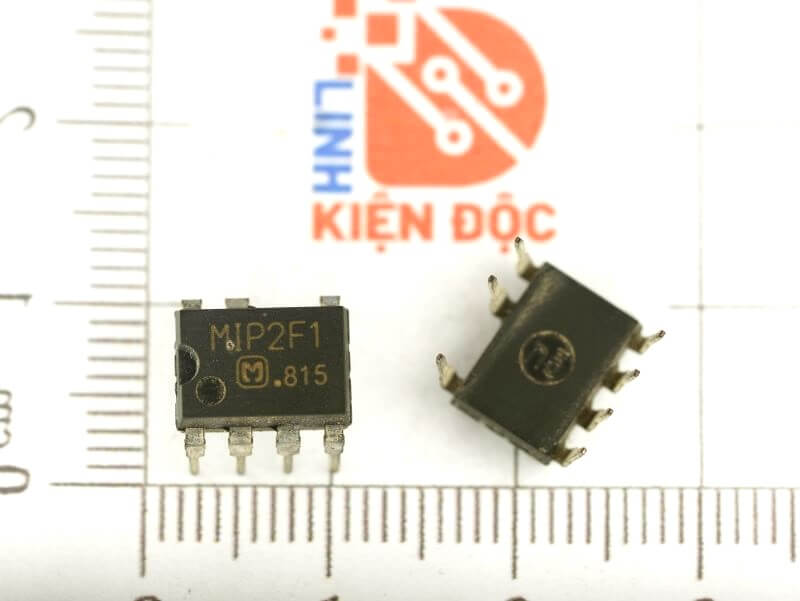

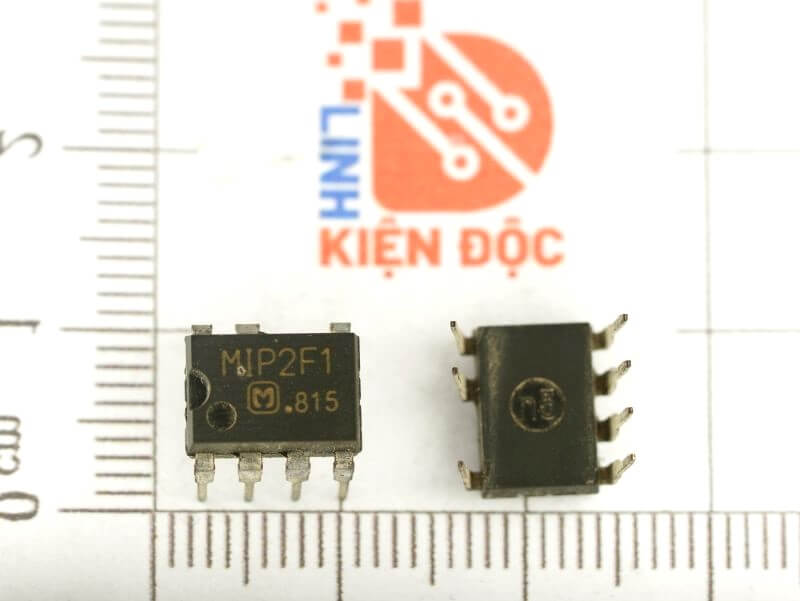

MIP2F1 IC nguồn DIP-7

Giới thiệu về IC MIP2F1

MIP2F1 là IPD hiệu suất cao được thiết kế cho bộ sạc pin 20W. Nó có mạch bảo vệ tích hợp cần thiết cho mạch sạc nguồn điện nhỏ gọn. Điều này cho phép giảm đáng kể các bộ phận được kết nối bên ngoài. Nó cung cấp điều khiển PWM khi tải bình thường được áp dụng và điều khiển không liên tục với tải thấp. Điều này dẫn đến hiệu suất cao hơn cho tải rất thấp đến tối đa, đồng thời cũng tiết kiệm điện năng trong chế độ chờ.

Đặc trưng kỹ thuật MIP2F1

• Giảm trách nhiệm về điện áp đầu vào.
• Giảm đáng kể mức tiêu thụ điện năng khi không tải:
  – 20mW ở 100VAC (đường dây hiện có: 25mW).
  – 20mW ở 240VAC (đường dây hiện có: 30mW).
• Mạch bảo vệ sạc tích hợp: tích hợp mạch bảo vệ quá dòng, quá nhiệt, ngắn mạch tải và quá áp.

Thông số kỹ thuật

Sơ đồ chân MIP2F1

Chức năng các chân:

• 1: VDD
• 2: FB
• 3: CL
• 4: Vcc
• 5: Drain
• 7,8: Source

Ứng dụng của IC MIP2F1

Kích thước MIP2F1

Xem thêm: Các mã IC nguồn MIP khác

Datasheet MIP2F1
