MIP353 IC Nguồn DIP-7

Giới thiệu về MIP353

MIP353 là sản phẩm mới có chức năng cao hơn dòng MIP28X/ MIP38X thông thường. Bằng cách sử dụng một thiết bị đầu cuối biến đổi bên ngoài, bảo vệ quá dòng (ILIMIT) và tần số dao động có thể được chuyển đổi theo ba giai đoạn. Ngoài chức năng bảo vệ quá nhiệt thông thường, nó còn có chức năng bảo vệ quá tải và chốt quá áp tích hợp. Điều khiển xung điện trong khi tải bình thường và dao động không liên tục của dòng xả cực đại thấp khi tải nhẹ có thể làm giảm tiếng ồn khi tải nhẹ. Có thể áp dụng các ứng dụng không cần bộ ghép quang.

Tính năng của MIP353

• Mở rộng phạm vi đầu vào/ đầu ra: Chuyển đổi tần số dao động giới hạn trên 3 giai đoạn mở rộng phạm vi đầu vào/ đầu ra và tăng tính linh hoạt trong thiết kế nguồn điện.
• Hiệu quả cao・ Giảm tiếng ồn: Điều khiển xung điện ở mức tải định mức và dao động lớn khi dòng điện cực đại tiêu hao ở mức tải nhẹ giúp giảm mức tiêu thụ điện năng ở mức tải nhẹ và đạt được hiệu suất cao trên toàn bộ phạm vi tải. Đặc biệt khi tải nhẹ, độ ồn có thể giảm bằng cách giảm dòng điện cực đại.
• Giảm tiếng ồn trung bình: Chức năng biến động tần số giúp giảm nhiễu trung bình và đơn giản hóa các thành phần biện pháp đối phó EMI.
• Chức năng bảo vệ: Bảo vệ quá tải (hoạt động hẹn giờ không liên tục), bảo vệ quá áp (dừng chốt), bảo vệ quá nhiệt.

Sơ đồ chân

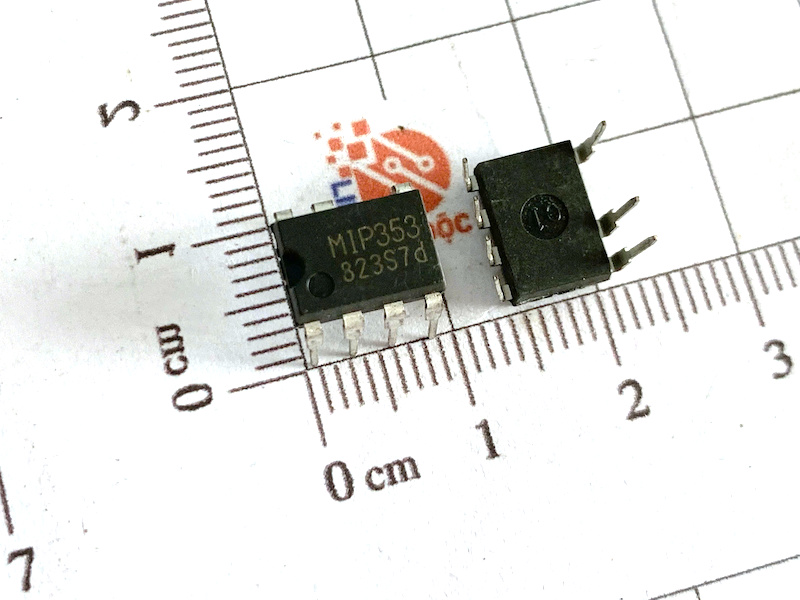

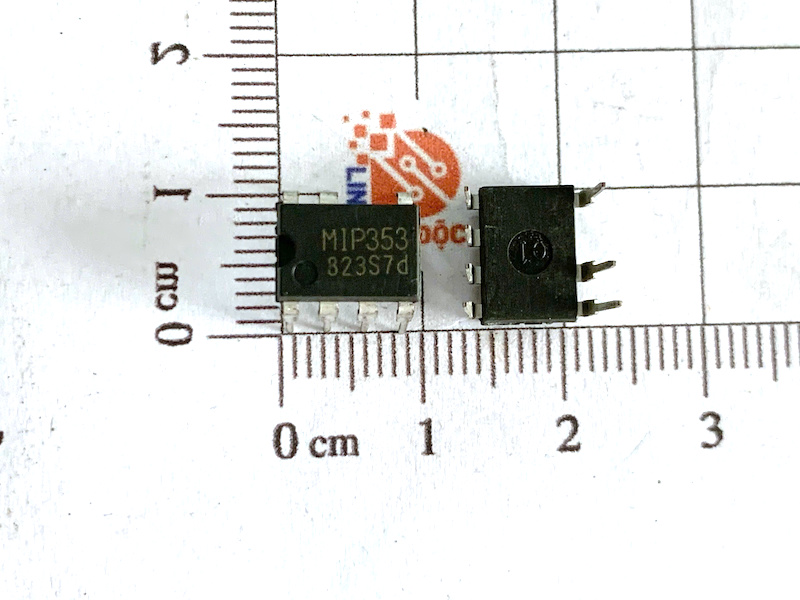

Kích thước IC MIP353
