MJH11020 Transistor Darlington NPN 15A 200V TO-247

Đặc trưng

• Chỉ định loại: MJH11020
• Chất liệu Transistor: Si
• Phân cực: NPN
• Tản điện tối đa của bộ thu (Pc): 150 W
• Điện áp cơ sở Collector tối đa |Vcb|: 200 V
• Điện áp cực thu-phát tối đa |Vce|: 200 V
• Điện áp cơ sở bộ phát tối đa |Veb|: 5 V
• Dòng thu tối đa |Ic max|: 15 A
• Tối đa. Nhiệt độ điểm nối hoạt động (Tj): 150 ° C
• Tần số chuyển tiếp (ft): 3 MHz
• Điện dung thu (Cc): 400 pF
• Tỷ lệ chuyển tiếp hiện tại (hFE), MIN: 400
• Hệ số tiếng ồn, dB: –

Đặc trưng

• Mức tăng dòng điện DC cao- : hFE = 400(Min)@ IC= 10A
• Điện áp duy trì cực thu-cực phát- : VCEO(SUS) = 200V(Min)
• Điện áp bão hòa Collector-Emitter thấp- : VCE(sat) = 2.5V(Max)@ IC= 10A = 4.0V(Max)@ IC= 15A
• Bổ sung cho loại MJH11019

Ứng dụng

• Được thiết kế cho các bộ khuếch đại đa năng, tần số thấp ứng dụng chuyển mạch và điều khiển động cơ. TỶ LỆ TỐI ĐA TUYỆT ĐỐI (Ta=25°C

Xem thêm: Các sản phẩm Transistor khác

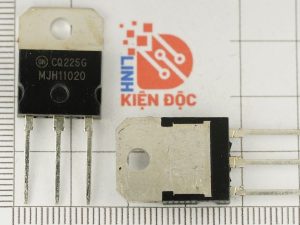

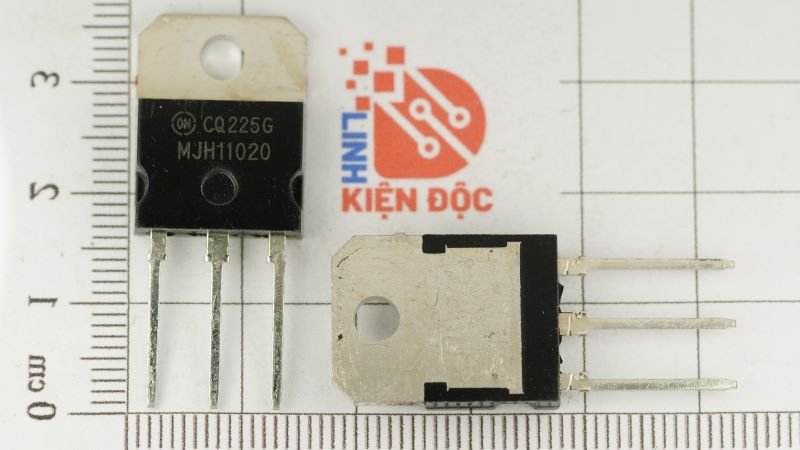

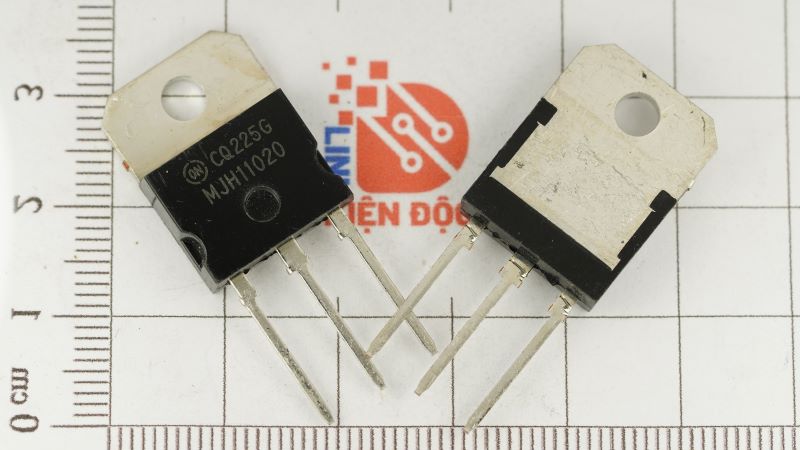

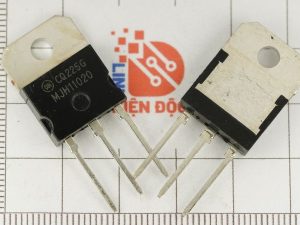

Hình ảnh sản phẩm
