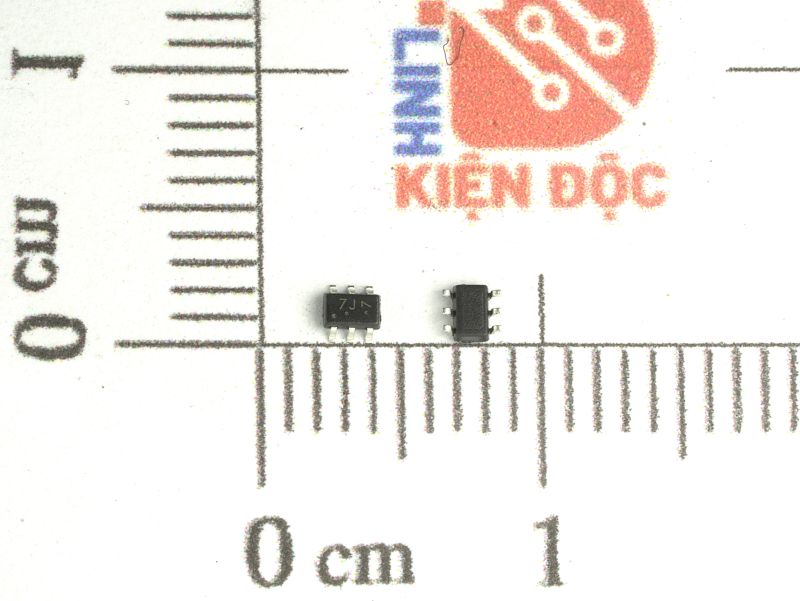

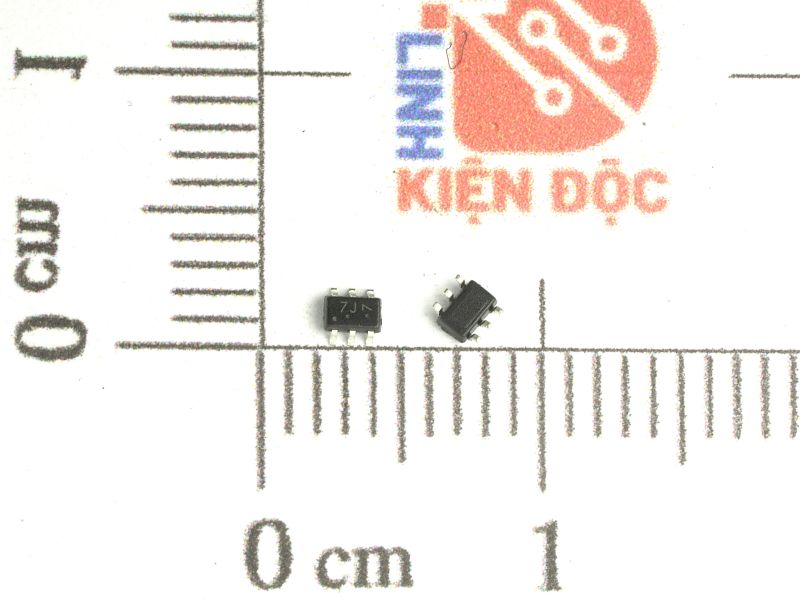

MUN5232DW1T1G kí hiệu 7J Transistor SOT-363

Giới thiệu chung

MUN5232DW1T1G 7J là một linh kiện bán dẫn thuộc dòng transistor kỹ thuật số (Digital Transistor) . Linh kiện này tích hợp hai transistor NPN với điện trở bias bên trong, được đóng gói trong vỏ SOT-363 (6 chân, kích thước nhỏ gọn), giúp giảm số lượng linh kiện rời và tiết kiệm không gian mạch.

Đặc điểm:

• Là loại transistor kỹ thuật số kép (dual digital transistor).

• Có hai transistor NPN độc lập trong cùng một package.

• Mỗi transistor có điện trở base–input và base–emitter tích hợp sẵn.

• Thiết kế giúp loại bỏ nhu cầu sử dụng điện trở rời bên ngoài, đơn giản hóa thiết kế mạch.

• Hoạt động ổn định, đáng tin cậy, phù hợp cho mạch logic mức thấp.

• Đóng gói dạng SOT-363 nhỏ gọn, thích hợp cho mạch in mật độ cao.

Cấu tạo:

• Gồm hai transistor NPN tích hợp (Transistor Q1 và Q2).

• Mỗi transistor có hai điện trở nội:

  • Điện trở giữa chân Base và Input (R1).

  • Điện trở giữa chân Base và Emitter (R2).

• Được chế tạo bằng công nghệ silicon epitaxial planar.

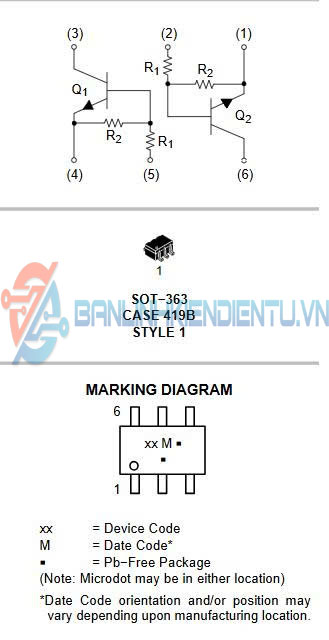

Sơ đồ chân và sơ đồ cấu tạo

Thông số kỹ thuật

Ứng dụng:

• Mạch điều khiển logic và giao tiếp tín hiệu mức thấp.

• Mạch chuyển mạch tín hiệu số và điều khiển tải nhỏ.

• Mạch điều khiển LED, relay mini, transistor driver.

• Thiết bị điện tử tiêu dùng, máy tính, điện thoại, module RF.

• Dùng trong mạch tích hợp có yêu cầu tiết kiệm không gian PCB.

Kích thước

Datasheet
